德國TESTEC電流探頭TT-CC 550產品介紹:
通過傳統示波器來顯示和測量被弓|用到高度普通模式電壓的信號波形。差分探頭擴展了示波器的電功率轉換器,逆變器,電機速度控制,開關模式電源,以及許多應用的測量能力。如果偏移電壓過大時,縮短輸入引線,并打開調節可變電阻器(直流電壓調整), 找到面板的孔,通過使用一個平頭 螺絲刀直到偏移電壓達到更低。
德國TESTEC電流探頭TT-CC 550主要參數:
測量帶寬DC~ 1.5Mhz
測量量程: 4A~ 100A
供電: 9 V堿性電池,或9VAC適配器上升下降時間: 1.23us ~ 0.23us
測量范圍 | 200 mV / A-20 mV / A |
當前 | 5安-50安 |
直流測量精度 | 200 mV / A時±3%±30 mA |
±4%±300 mA @ 20毫伏/伏 | |
200 mV / A時為±15% | |
帶寬 | 直流-500 kHz |
上升和下降時間 | 0.7微秒 |
最高 工作電壓 | 600 VAC RMS CAT II / |
300 VAC RMS CAT III | |
最高 浮動電壓 | 600 VAC RMS CAT II / |
300 VAC RMS CAT III | |
電池類型 | 9 V堿性(NEDA 1604,IEC 6LR61) |
電池壽命 | 8小時 |
工作溫度 | 0至50°C |
貯存溫度 | -20至80°C |
最高 工作濕度 | 0 bis 40°C,95%濕度 |
40 bis 50°C,45%濕度 | |
污染度 | 2 |
最大導體 | 11毫米 |
尺寸(長x寬x高) | 265毫米x 80毫米x 36毫米 |
重量 | 260克 |
配飾 | 包括硬盒和電源 |
訂單號 | 15355 |

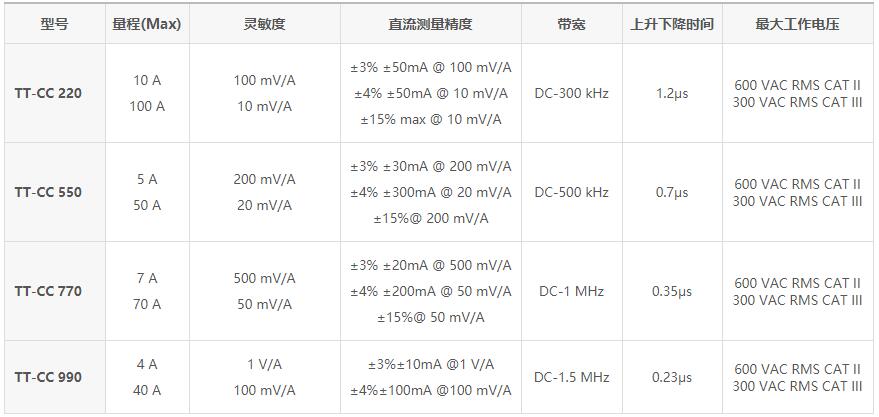

德國TESTEC電流探頭型號及指標:
