產品概述
CPL8100A/B是一款能夠同時測量直流和交流的電流探頭。測量電流最大100A峰值(70.7A RMS)，CPL8100A帶寬為600kHz(-3dB),CPL8100B帶寬為2MHz(-3dB)。提供兩個量程切換(10A和100A檔位)，根據電流大小選擇合適量程;具有自動調零功能，使用方便;帶有電源和電池低電壓報警指示燈，過載報警聲;可使用電池供電或者外部電源供電，使得測量更加方便;標準的BNC輸出接口,方便和示波器等其它設備的連接，可使用BNC轉雙香蕉插頭連接萬用表測量AC和DC電流。通常用于工頻測量﹑電機驅動﹑電源等場合。
電氣特性
測量條件：23℃,60%RH,附近無載流線，被測導線穿過中心測試，負載阻抗1MΩ。
產品規格
檔位 | L | H | ||
電流范圍 | 50mA~10A峰值 | 1A~100A峰值 | ||
量程靈敏度 | 0.1V/A | 0.01V/A | ||
典型DC精度 | 3%±50mA | 500mA~40A峰值：4%±50mA；40A~100A峰值：±15%最大值 | ||

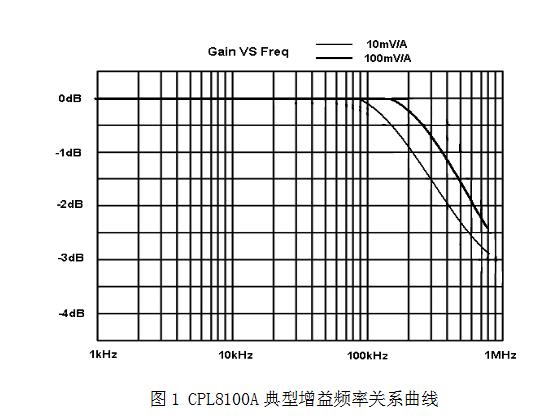

帶寬 （-3dB） | CPL8100A | DC-600kHz 參考典型幅頻特性(圖1） | ||

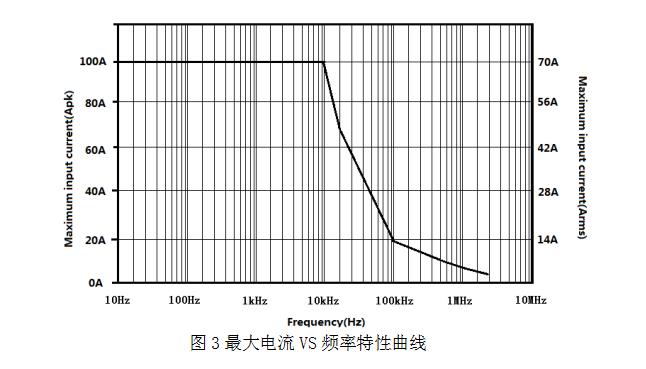

最大電流VS頻率特性曲線 | 參考圖3 | |||
相移 | DC～65Hz：<1.5° | DC～65Hz：<1° | ||

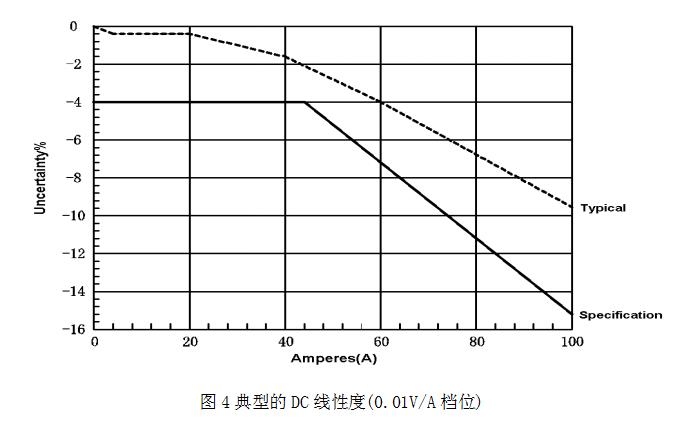

典型的DC線性度 | 在H檔位（0.01V/A）時典型的DC線性度 參考圖4 | |||
上升時間 | CPL8100A | ≤583ns | ||
最大工作電流 | 見電壓及電流額定值表 | |||
最大工作電壓 | 見電壓及電流額定值表 | |||
最大浮動電壓 | 見電壓及電流額定值表 | |||
工作電壓RMS | CATI 600V CATII 600V CATIII 300V | |||
共模電壓RMS | CATI 600V CATII 600V CATIII 300V | |||
典型電池類型和壽命 | 9V堿性層疊電池/ 15小時 | |||
低電池指示功能 | 當電池電壓＜6.5V時, 電池指示燈紅色報警 | |||
過載指示功能 | 被測電流超過量程，蜂鳴器響 | |||
