知用/CYBERTEK交直流高頻電流探頭CP3050

品牌：知用/CYBERTEK
型號：CP3050
產地：國產
供應商報價： ¥ 10800(僅供參考)
量程：50A
帶寬：50MHz
最大絕緣線電壓：300VCATI

收藏關注度： 84

　　產品概述

　　CP3000/4000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形;高精度，典型精度為1%，滿足大部分測試領域的需要;多款探頭可供選擇，方便不同量程電流測量;標準的BNC輸出接口，可匹配任何廠家示波器。常用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等設計和測試應用中。

　　CP3050體積輕巧，可在當前擁擠的電路板中使用自如;小型鉗夾可以在緊張的空間中探測電流，同時仍能夾住直徑達5mm的導線;可以測量50A的連續電流和50A的峰值電流，提供50MHz的帶寬;分辨率高達5mA;需配合CPA3000放大器同時使用。

　　電流探頭技術規格(典型)

參數			型號
			CP3050
量程			5A/V 10A/V
最小測量電流			5mA
噪聲(限制帶寬20MHz)			≤50uArms
耦合方式			AC,DC
交流耦合的低頻帶寬（-3dB）			<7Hz
電流最大值（隨頻率上升而下降）		量程	10A/V	5A/V
		DC連續	50A	25A
		RMS(正弦波)	35A	17.7A
		峰值	50A	50A
終端負載要求			50Ω
延時時間	電流系統		15ns
	BNC線1米		5ns
最大絕緣線電壓			300V CAT I

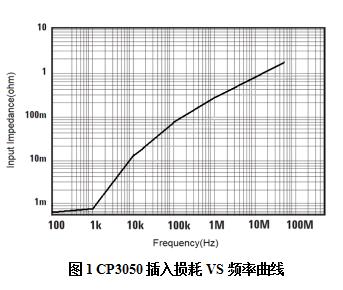

插入阻抗			參考圖1

詳細資料：電流探頭CP3050產品資料

詳細資料：電流探頭CP3050用戶手冊
