PEM cwt mini50hf羅氏線圈

　　cwtmini50hf

　　一種新型的屏蔽，懸掛式線圈，具有極好的外部電壓和50MHz帶寬的拒絕。

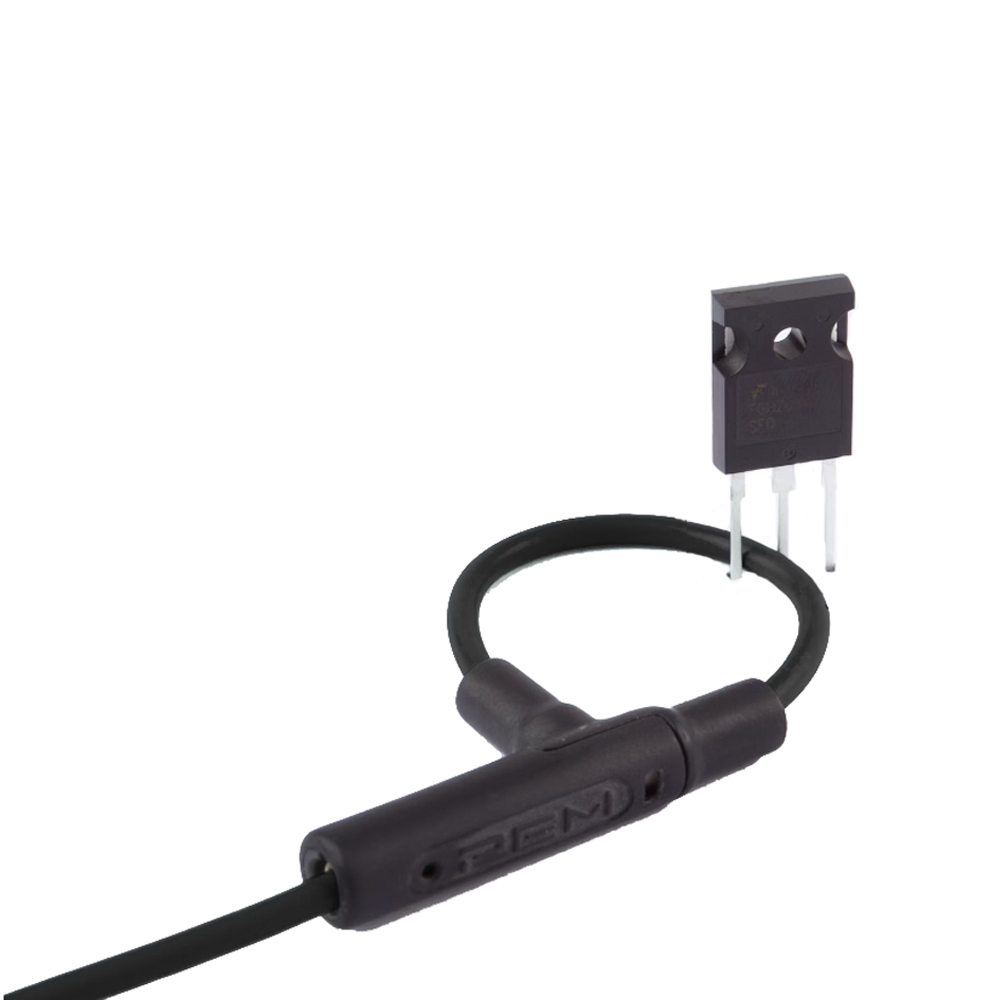

　　CWTMINI50HF提供了50MHz(-3db)的帶寬，該帶寬利用了100mm圓周和3.5毫米橫截面直徑的新型屏蔽夾式線圈。屏蔽層在線圈暴露于快速DV/DT瞬變的電路中提高了電流測量的性能;例如，在測量具有高阻斷電壓的半導體裝置中的快速電流瞬變時。

　　CWTMINI50HF是一種寬波段AC電流探針，其固定為0.5M BNC輸出，可連接到大多數類型的示波器或數據采集設備。

　　關鍵功能

　　·一種新型的靜電屏蔽Rogowski線圈-從快速局部DV/DT瞬變或大型50/60Hz電壓中干擾的出色免疫力。

　　·寬的工作溫度-40°C至+125°C。

　　· (-3db)帶寬高達50MHz。

　　·上升時間12.5NS(用于100mm線圈)。

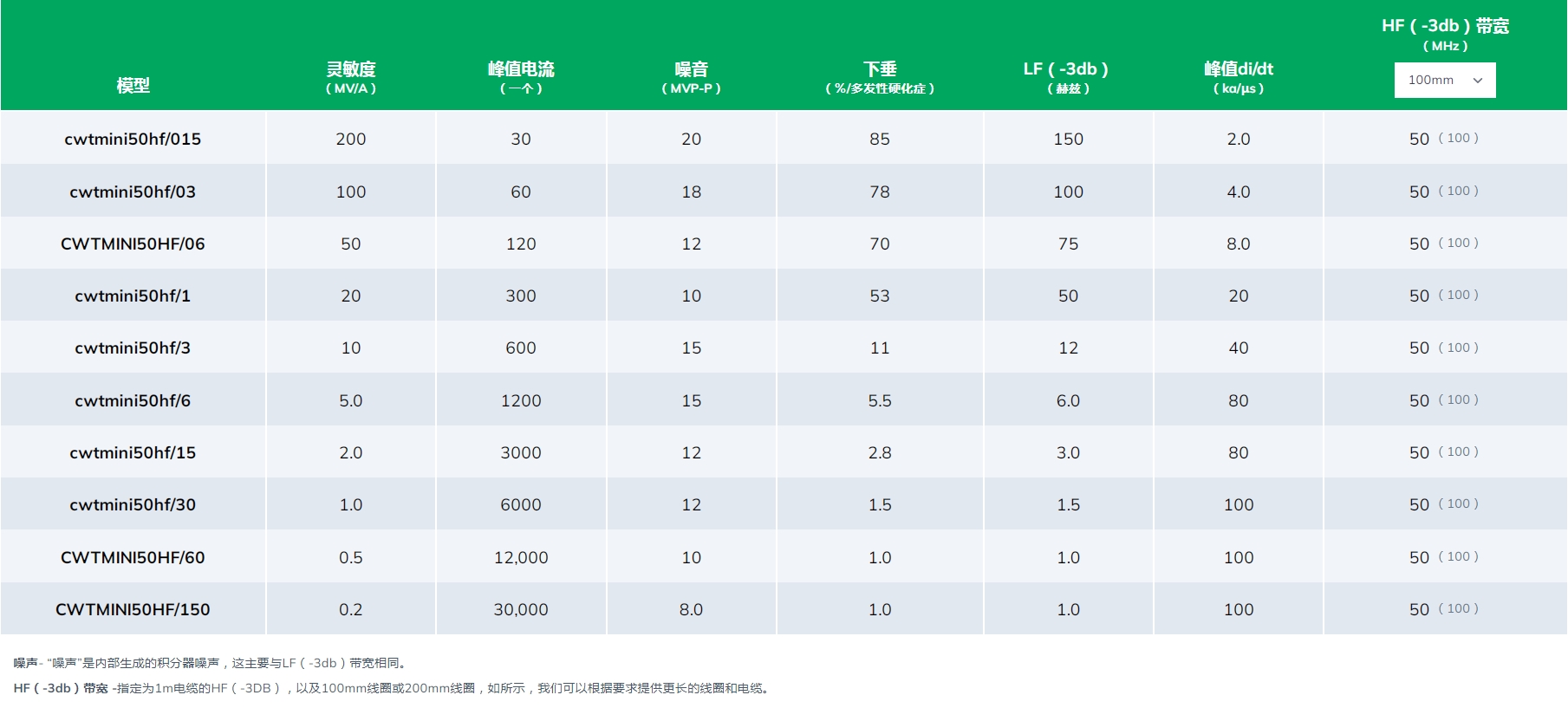

　　·當前評級從30aPK到30KA PK。

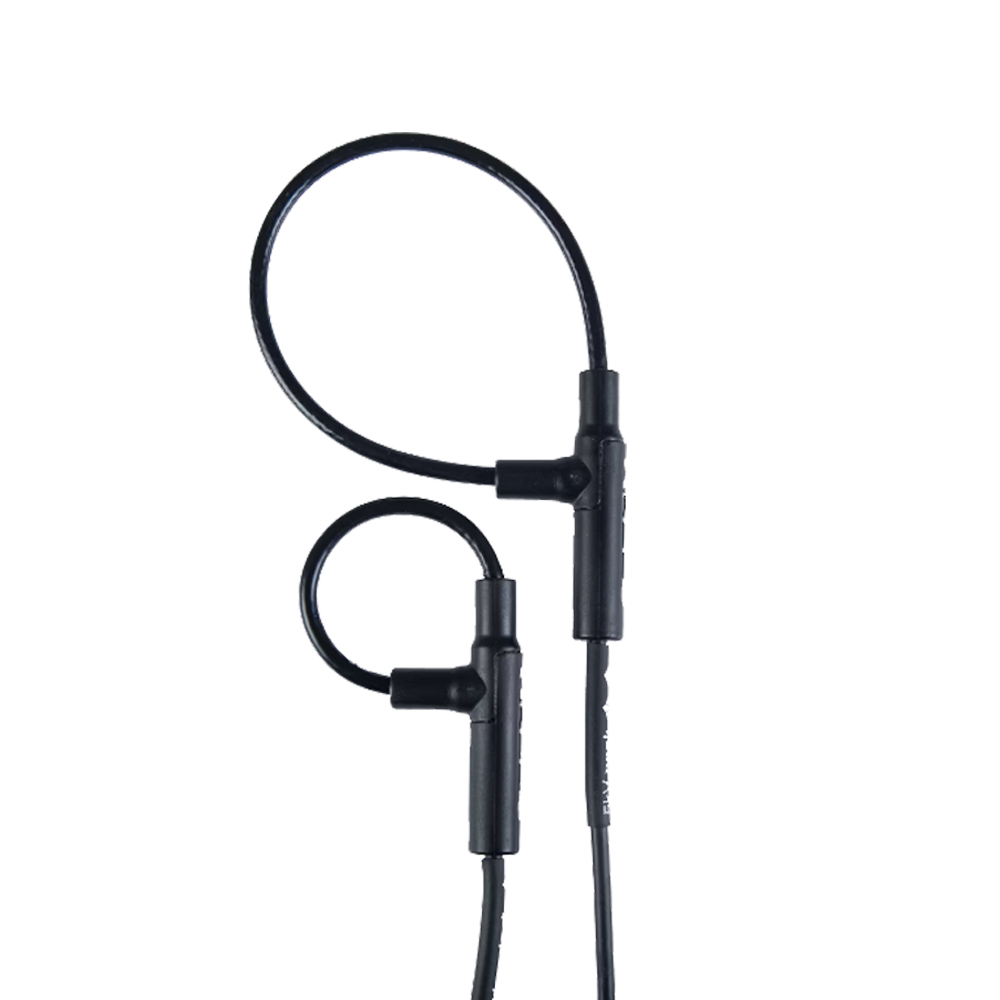

　　·標準線圈長度(周長)為100mm或200mm。

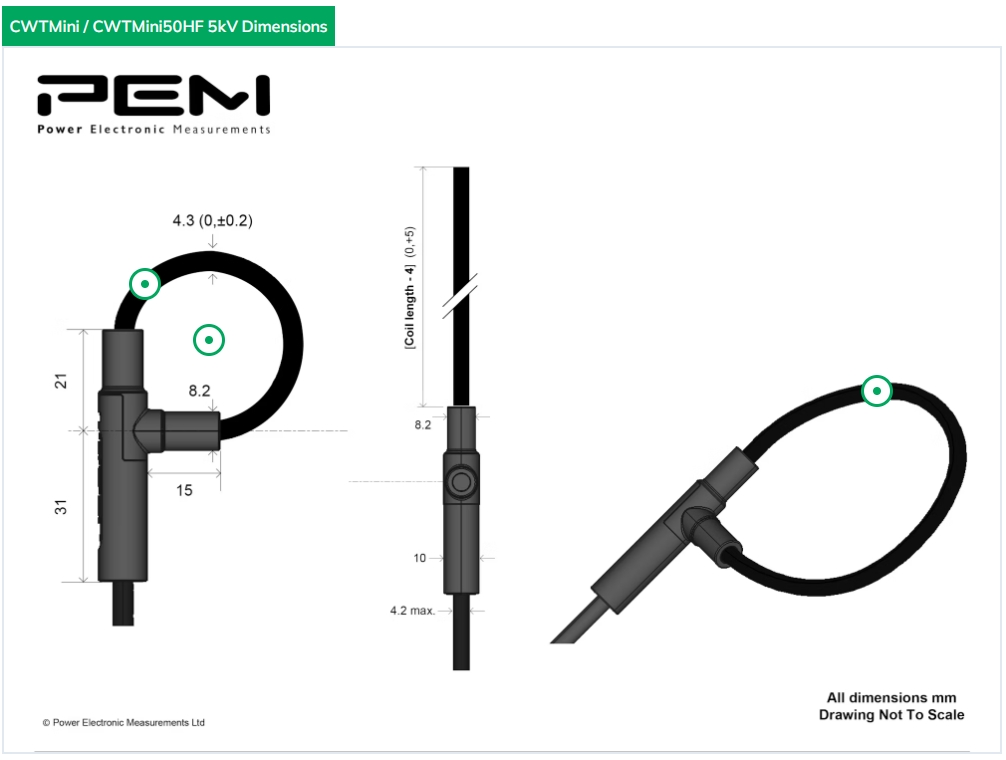

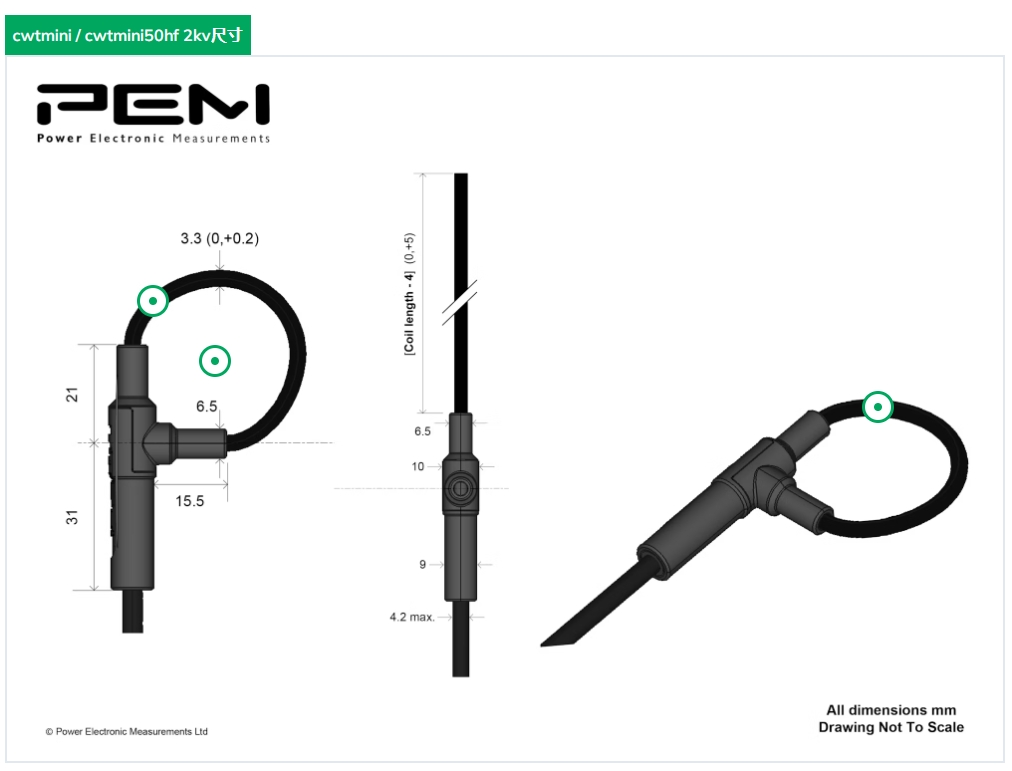

　　·薄線圈3.5mm橫截面直徑為2kVPK絕緣，為5kV PK線圈4.5mm。
