1. 概 述
HCP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形;高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要;兩個量程可供選擇，方便小電流測量;自動消磁調零功能，使用方便;聲光過流報警功能，提醒量程切換;電子輕觸式按鍵設計，使用壽命更長;標準的BNC輸出接口，可匹配任何廠家示波器。HCP8000系列電流探頭常用于開關電源、馬達驅動器、電子鎮流器、LED照明、新能源等設計和測試應用中。
HCP8070 鉗口可夾住直徑達5mm的導線;可以測量70A的連續電流和100A的峰值電流，提供30MHz帶寬;探頭具有70A (20X)和10A (2X)兩個量程可選擇，10A (2X)量程特別適用于小電流測量，分辨率高達2mA。
2. 產品電氣規格
型 號 | HCP8070 | ||

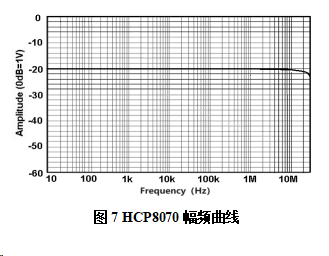

帶寬(-3dB) | DC-30MHz (圖7) | ||
上升時間 | ≤11.6ns | ||

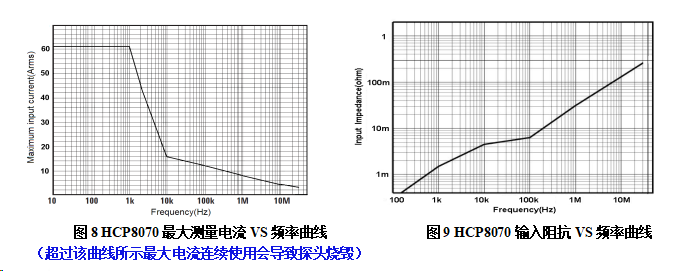

連續電流 最大值 | 70Arms (圖8) | ||
峰值電流 | 100Apk | ||
量程 | 10A | 2X衰減 | |
70A | 20X衰減 | ||
過流報警值 | 10A | ≥10APk | |
70A | ≥100APk | ||
電流傳輸比 | 10A | 0.5V/A | |
70A | 0.05V/A | ||
分辨率 | 10A | 2mA | |
70A | 20mA | ||
精度 (DC,45-66Hz最大連續電流) | 10A | ±1%±2mA | |
70A | ±1%±20mA | ||
輸入阻抗 | 參考(圖9) | ||
延時 | 探頭主機 | 23ns | |
BNC(1m) | 5ns | ||
終端負載要求 | ≥100kΩ | ||
供電方式 | DC 12V/1A（標配適配器） | ||
絕緣線電壓 | 300V CAT I | ||
安全符合標準 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | ||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||
