泰克TEKTRONIX低壓差分探頭TDP1500的產品說明及其應用

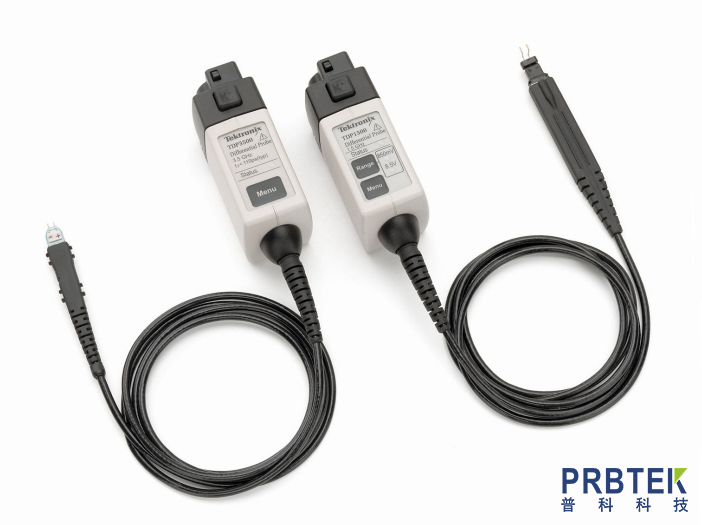

　　差分有源探頭為高頻測量提供更真實的信號再現和保真度。TDP1500、TDP3500和TDP4000具有超低輸入電容和多功能的被測設備連接功能。差分端有源探頭提供當今數字系統設計所需的出色的高速電氣和機械性能。

　　關鍵性能指標:

　　4 GHz(TDP4000)、3.5 GHz(TDP3500) 和1.5 GHz(TDP1500)探頭帶寬

　　≤1pF (TDP1500)和≤0.3 pF(TDP3500/TDP4000)差分輸入電容

　　200kΩ(TDP1500)a和100kΩ(TDP3500/TDP4000)不同的aL輸入電阻

　　±25V(TDP1500)和±15V(TDP3500/TDP4000)直流+pk交流輸入電壓(無損)

　　在1MHz時>60 dB，在1 GHz時>25 dB

　　主要特點：

　　出色的電氣性能

　　·4GHz、3.5 GHz和1.5 GHz帶寬型號-適用于串行和數字應用的精確測量

　　·出色的共模抑制一一減少更高公共環境下的測量誤差

　　·低容性和電阻性負載-保持信號保真度并減少直流偏置交互

　　多功能機械性能

　　·用于探測小型幾何電路元件的緊湊型探頭尺寸

　　·DUT附件可連接到細間距SMD

　　·可靠性的穩健設計

　　易于使用

　　·使用TekVPI直接連接到示波器?探針界面

　　·在示波器顯示屏上提供自動單位縮放和讀數

　　·輕松訪問探頭組件盒控件或示波器探頭菜單顯示，查看探頭狀態、設置控制和診斷信

　　集成式探頭系統

　　·直接連接TekVPI并從TekVPI供電?示波器接口(直接連接到TekVPl示波器，無需外部電源，而許多競爭對手需要外部電源)

　　·單按鈕示波器探頭菜單訪問

　　·通過探頭組合箱或示波器用戶界面進行設置和控制

　　·AutoZero-輸出偏移量為零

　　·通過示波器遠程GPIB/USB探頭控制

　　應用程序：

　　常見高速串行總線設計的設計、驗證、調試和表征:

　　I2C

　　CAN/LIN

　　SPI

　　串行ATA

　　以太網 (GbE)

　　USB2.0

　　閃電線(1394b)

　　信號完整性、抖動和時序分析

　　制造、工程和測試

　　更好的測量工具

　　TDP1500、TDP3500和TDP4000探頭接口專為使用和直接連接示波器而設計差分探頭通過解決三個傳統問題，實現了高速信號采集和測量保真度:

　　DUT負載效應-通過更低的輸入電容和更高的輸入電阻減少

　　DUT連接-有各種附件可連接到小型SMD，有些A是標準或推薦的

　　最大限度地提高系統(示波器和探頭)帶寬-適用于高達4 GHz的TekVPI接口示波器型號的所有測量的探測解決方案.
