泰克TEKTRONIX低壓差分探頭P6248產品特征及其安裝使用方法

　　TEKTRONIX泰克P6248是一款帶TEKPROBE接口的高帶寬差分探頭。P6248探頭的帶寬為1.5GHz(典型值為1.7GHz)。探頭具有低電路負載、高共模抑制，并配有可適應各種應用的附件。

　　TEKPROBE接口是泰克TDS系列示波器的標準配置。如果您的示波器沒有TEKPROBE接口，有幾個可選的適配器可供選擇，讓您使用P6248探頭。

　　安裝使用：

　　在連接P6248差分探頭的輸出之前，請確定示波器是否具有TEKPROBE接口。(見圖一)

　　圖1:TEKPROBE接口輸入連接器

　　對于具有TEKPROBE接口的儀器，只需將探頭連接到輸入端即可。TEKPROBE接口提供電源，選擇正確的顯示縮放比例，并自動設置示波器輸入端的50Q端接

　　注：TDS400和TDS4004系列示波器不解釋P6248差分探頭的比例因子編碼。當探頭處于+1位置時，這個問題就很明顯了。為了糾正這個問題，當你在+I位置使用探頭時，將測量值(或比例因子)除以10。

　　不帶TEKPROBE接口的儀器

　　對于沒有TEKPROBE接口的儀器，您必須訂購可選的1103電源。每個1103可以為兩個探頭供電。示波器的輸入端也必須終止為502。此外，擴展的探頭的輸出的影響進行了討論。

　　當您設置探頭的衰減時，您必須在測量中考慮該衰減。例如，如果探頭設置為+10，儀器顯示0.2V,0信號，則信號的實際幅度為2Vpp-

　　操作基礎

　　輸入電壓極限

　　該P6248差分探頭旨在探測低電壓電路。在探測電壓之前，請考慮最大輸入電壓的限制、共模信號范圍和差模信號范圍。

　　最大輸入電壓

　　最大輸入電壓是指在不損壞探頭的輸入電路的情況下，輸入所能承受的最大對地電壓。

　　注意為避免損壞P6248差分探頭的輸入端，每個輸入端和接地端之間的電壓不得超過土25V(C+峰值交流)。

　　共模信號范圍

　　共模信號范圍是在不使探頭的輸入電路飽和的情況下，相對于地，可以施加到每個輸入的最大電壓。超過共模信號范圍的共模電壓可能產生錯誤的輸出波形，即使?jié)M足差模規范。

　　為了驗證共模信號是否在規定范圍內，將探頭設置為÷10，暫時將一個探頭輸入接地，并將另一個探頭輸入連接到差分信號的一個輸出。重復該過程以測試差分信號的另一個輸出。

　　差分模式信號范圍

　　差模信號范圍是指探頭在不使信號失真的情況下所能接受的(+)和(一)輸入之間的最大電壓差。電壓過大的失真會導致無效的測量。有關詳細信息，請參閱規范。

　　衰減設置

　　差分探頭有兩個衰減設置:÷1和÷10。I設置為低幅度信號提供了最佳的信噪比性能?！?0設置將差模信號范圍增加10倍。

　　探頭接地

　　除了探頭上的(+)和(-)輸入外，還有一個接地(公共)輸入。

　　注意為避免損壞被測電路，僅將探頭接地(普通)連接到接地參考點。

　　無論是否連接了接地(公共)，都可以使用探頭進行差分測量。

　　有一些應用可能需要一個接地參考連接來保持測量精度。一般來說，當探測完全與地隔離的電路(如電池供電的設備)時，這是必要的。然而，在大多數應用中，對地共模阻抗大于差分阻抗。因此，增加探頭接地引線并不能改善測量的高頻性能。

　　除了3英寸接地引線外，還有在某些應用中有用的可選接地引線附件，例如，短接地觸點。(見圖二)

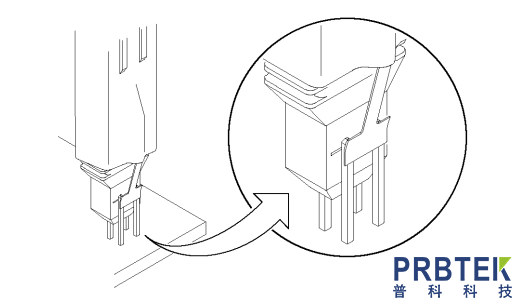

　　圖2:使用短接地觸點

　　輸入阻抗和探頭負載

　　當你把探頭輸入端連接到電路上時，你就在電路中引入了一個新的電阻、電容和電感。該P6248差分探頭的每一個輸入有一個100k的特性輸入阻抗接地并聯小于1pF。(見圖三)

　　對于低源阻抗和低頻率的信號，每個輸入端的100kQ輸入阻抗足以防止輸入端負載信號源。源阻抗越大，信號頻率越高，就越應該考慮這些因素。

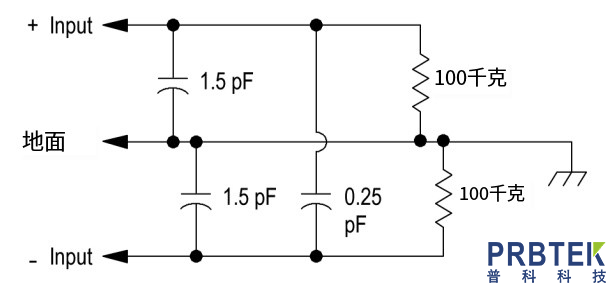

　　圖3:典型的探針輸入模型

　　隨著輸入端上信號源的阻抗增加，探頭對信號源的負載越大，信號幅度就越小。

　　信號的頻率也會影響信號的測量。隨著信號頻率的增加，探頭的輸入阻抗減小。探頭的阻抗相對于源的阻抗越低，探頭對被測電路的負載就越大，信號幅度就越小。示出了頻率與輸入阻抗的曲線圖。
