泰克TEKTRONIX無源探頭P3010如何進行補償

　　泰克P3010無源探頭與TDS3000系列100MHz示波器兼容。探頭還與泰克示波器兼容，可自動檢測探頭衰減并相應地調整刻度讀數。

　　低頻探頭補償

　　在使用探頭進行任何測量之前，首先檢查探頭的補償，并將其調整為與通道輸入相匹配。

　　大多數示波器的前面板上都有一個方波參考信號，用來補償探頭。

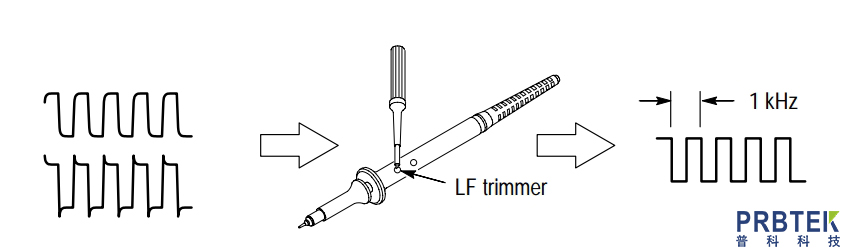

　　1.將探頭連接到信號源以在示波器上顯示1kHz的測試信號。

　　2.調整測頭上的低頻微調器，使方波的角是方形的，頂部是平坦的。

　　高頻探頭補償

　　探頭高頻補償應該很少需要調整;但是，如果出現以下任何情況，您的探頭可能需要進行高頻調整:

　　探頭有高頻像差

　　探頭不能在額定帶寬下工作

　　你已經將探頭安裝在一個輸入電容接近探頭補償范圍極限的示波器上(見表1)。

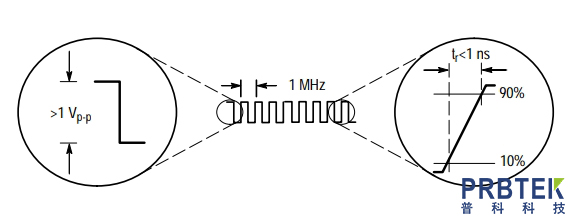

　　要執行高頻補償調整，您需要一個具有以下所有特性的信號源:

　　1MHz的方波輸出

　　上升時間小于1ns的快速上升輸出

　　正確終止輸出

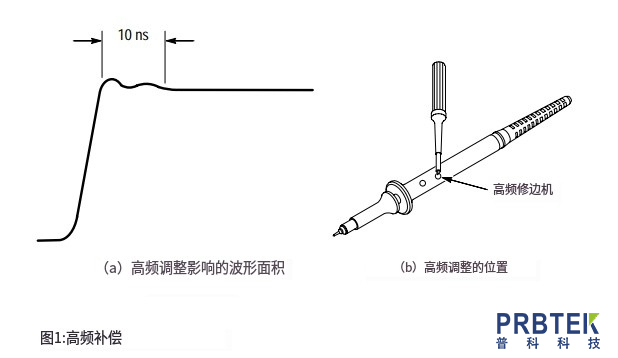

　　1.將探頭連接到信號源以在示波器上顯示1MHz的測試信號。顯示應與圖1(a)所示類似。

　　2.調整高頻微調器，直到波形頂部平坦且具有方形前緣。
