是德科技KEYSIGHT無源探頭N2870A的產品說明及其連接

　　N2870A系列無源探頭系列為高達1.5GHz帶寬的高性能探測設定了新標準。這些通用探頭和附件以非常合理的價格提供高質量的測量。

　　N2870A系列無源探頭提供直流至35MHz、200 MHz、350 MHz、500 MHz和1.5 GHz帶寬以及各種衰減因子，可滿足廣泛的測量需求。對于一般的purposeprproBing,you can使用N2873A500MHz model，這是provldes supERlor10MΩ在put抵抗aNce，9.5PF的低輸入電容和低電感接地。這使得探頭負載足夠低，以實現高信號完整性測量。1.5GHz無源探頭提供更低的輸入電容，可更精確地測量更快的邊緣，是有源探頭的低成本替代方案。所有的N2870A系列探針都有探測器LD讀出功能，當連接到大多數關鍵技術公司示波器時，可以自動識別探頭。

　　輕松訪問信號

　　與傳統的5mm或3.5mm探頭相比，2.5mm探頭直徑的緊湊型設計為被測電路提供了更好的可視性。這使得它更容易探測今天的細間距空間IC和組件。除此之外?？筛鼡Q的探頭尖端為彈簧加載防止它從你正在探測的設備上滑下來。所有N2870A系列探頭都安裝有一個彈簧加載探頭和四個備用探頭(2個彈簧加載探頭，2個剛性探頭)。

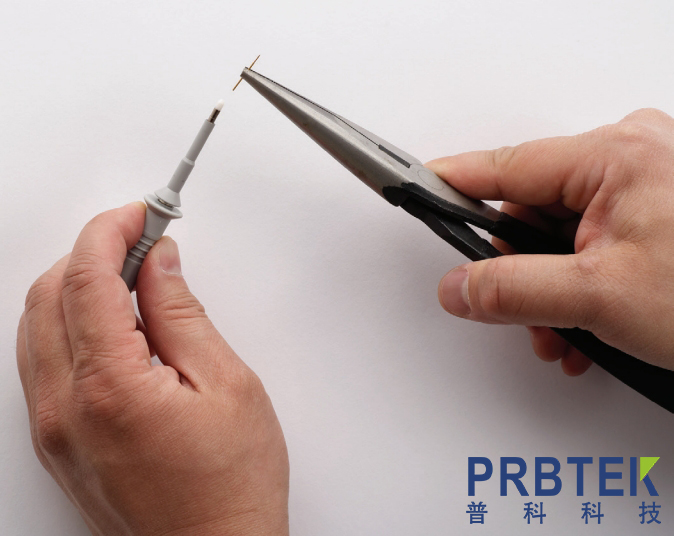

　　圖1所示。鋒利的探頭尖端使探測當今精細的傾斜部件變得容易。

　　為了盡量減少導致高速信號振鈴的感應效應，請使用創新的接地葉片或彈簧接地連接。與探針一起提供的粘性銅焊盤可以附著在IC的頂部并連接到其接地引腳，以創建方便探針連接的接地平面。當與接地刀片一起使用時，這種方法為探測具有高頻內容的信號提供了理想的接地連接。

　　IC帽安裝在探頭尖端，提供了一個方便的自對準連接到細間距IC引腳。每個N2870A系列探頭配有5個不同的IC帽，適用于0.5mm至1.27mm的IC引線間距。

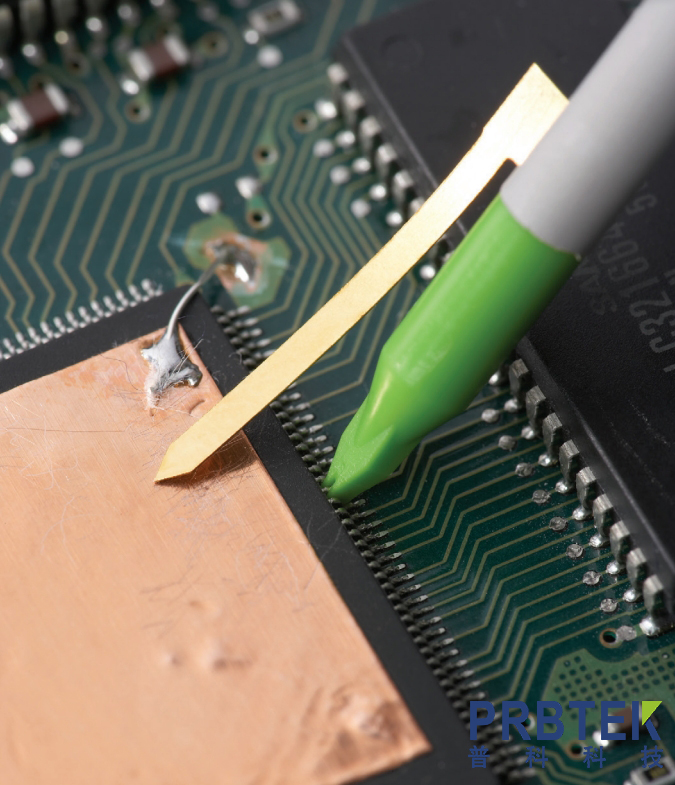

　　圖2所示。短接地刀片與銅接地平面墊提供了一個理想的接地連接，為探測信號的高頻內容。綠色0.5mm間距IC帽適合在探頭尖端提供方便的自對準連接到IC引腳。

　　各種連接

　　使用可選的附件套件來訪問難以探測的信號和組件。

　　圖3所示。Keysight N2885?PCB適配器插座被設計成印刷電路板(PCB)的測試點，以盡量減少接地電感和最大限度地提高信號的保真度。這個軟件包包含25個插座。

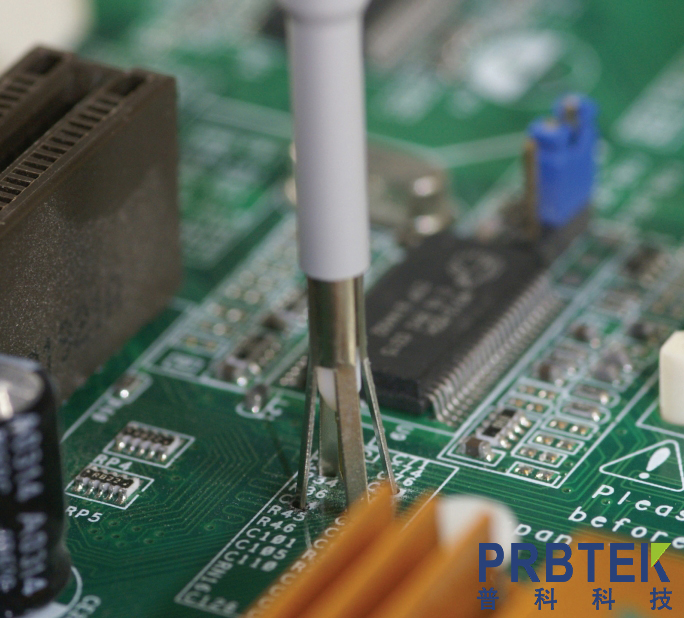

　　圖4所示。微型SMD夾是專門設計的，提供快速和方便的免提探測表面貼裝芯片電阻器或電容器。該部件包含在N2877A和N2879A附件套件中。

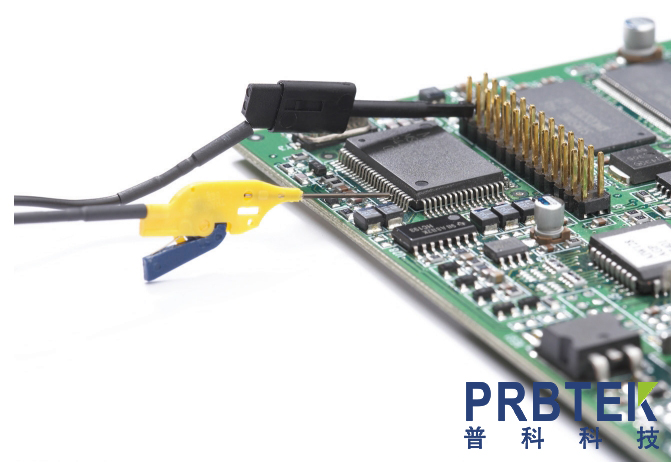

　　圖5所示。和今天的微型IC-和組件封裝技術，探測可以是一個相當大的挑戰。使用0.5mm引腳間距或更大的TQFP/PQFP封裝的0.5mm QFP IC夾，或使用用于連接引線高達0.04的元器件或?qū)Ь€的微微鉤夾直徑或更小。

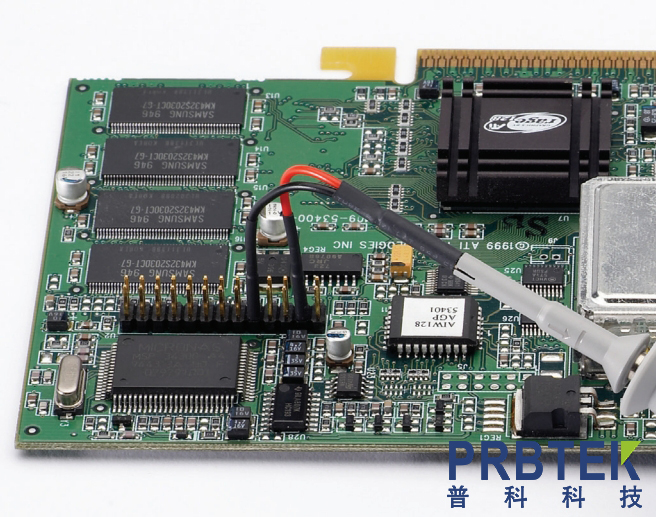

　　圖6所示。雙引線適配器允許您輕松地將N2870A系列探頭連接到流行的0.1“針頭0.025平方針。這種雙引線適配器沒有短路危險，因?yàn)樗型獠拷饘俦砻娑际墙^緣的。

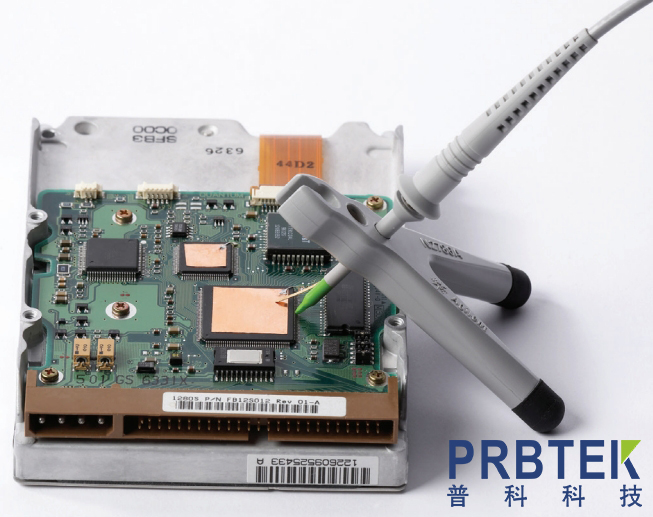

　　圖7所示。帶有可選N2786A雙引腳探頭定位器的IC蓋適配器和接地刀片為細間距IC的防短路探頭提供了理想的免提解決方案。N2877A豪華附件套件和N2878A細間距附件套件包含一個N2786A雙腳探頭定位器。
