普源RIGOL示波器電流探頭RP1005C的測量步驟說明

　　普源電流探頭RP1005C可直接與波形測量儀器的 BNC 輸入連接器相連，通過傳感器頭連接被測導體，可輕松捕獲電流波形。

　　電流探頭使用方法

　　測量準備：

　　1. 準備一臺 RP1000P 電源適配器和一臺波形測量儀器。

　　注意：打開電源適配器之前，請確保所使用的電源電壓與電源適配器后面板上所標注的供電電壓相匹配。若不匹配，則可能會損壞電源適配器，并發生電氣事故。

　　2. 關閉電源適配器的開關，將電源適配器連接至交流電源。

　　3. 將電流探頭的電源插頭連接至電源適配器。

　　4. 打開電源適配器的開關，并檢查電源指示燈是否點亮。

　　5. 打開電流探頭后，請等待至少30分鐘。剛接通電源時，由于預熱等因素，將產生明顯的零點漂移，因此，為保證測量的準確性，執行測量前，應將電流探頭預熱30分鐘以上。

　　消磁和零位調整：

　　1. 如果波形測量儀器的輸入為地電平，應將其基線調整至零位。

　　2. 將波形測量儀器的輸入耦合設置為直流。

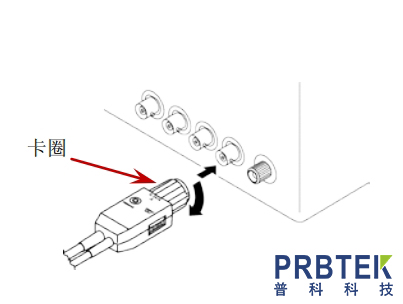

　　3. 將電流探頭的輸出連接器連接至波形測量儀器的輸入端。轉動輸出連接器的卡圈，如下圖所示，并檢查卡圈是否鎖緊。

　　注意：

　　斷開輸出連接器與波形測量儀器的連接時，首先解除鎖緊，然后將連接器拔出。未解除鎖緊而直接拔出或拉扯電纜線可能損壞終端連接器。

　　若使用 BNC 轉香蕉插頭或其它類似連接器連接除 BNC 連接器之外的輸入端，請注意保證極性正確。

　　當電流探頭的電流傳感器連接被測導體時，請勿進行消磁操作，因為消磁操作會導致電流流入導體，可能會損壞被測電路的器件。

　　鑒于上述考慮，為電流探頭供電前，請確保電流探頭未連接被測導體。接通電流探頭的電源將產生消磁波形。

　　4. 請確保電流傳感器處于鎖緊狀態(對于 RP1003C/RP1004C，滑動開關應處于 LOCK 位置;對于 RP1005C，滑動開關上面顯示 LOCK 標識且無 UNLOCK標識顯示)。

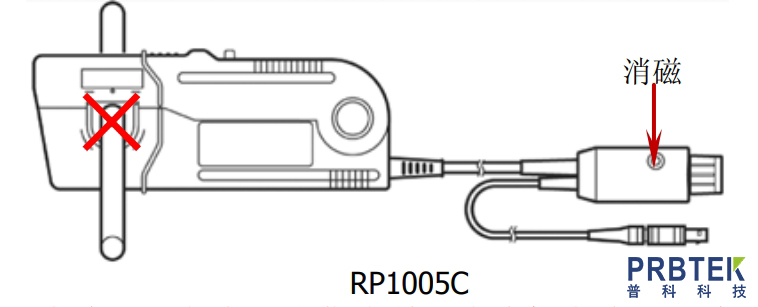

　　5. 按下終端連接器上的消磁開關(DEMAG)。

　　6. 撥動終端連接器上的零位調整表盤，將基線調至零位。

　　測量步驟

　　1. 檢查并確保測量系統安全且上述準備工作已就緒。

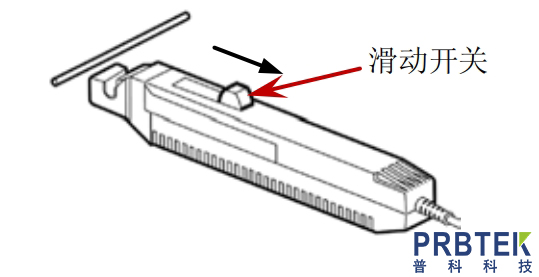

　　2. 按照下圖箭頭所示方向撥動滑動開關打開電流傳感器(對于RP1003C/RP1004C，滑動開關處于 OPEN 位置;對于 RP1005C，滑動開關上面顯示 UNLOCK 標識，LOCK 標識消失)。

　　3. 調整電流傳感器，使其電流方向標識與待測導體中的電流方向一致，使用電流傳感器連接待測導體，并使待測導體位于孔中心。

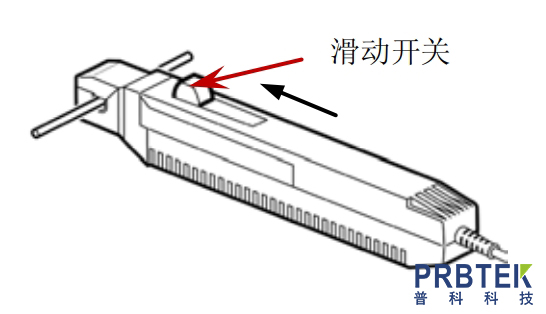

　　4. 按照下圖箭頭所示方向撥動滑動開關將電流傳感器鎖緊(對于RP1003C/RP1004C，滑動開關應處于 LOCK 位置;對于 RP1005C，首先應該上下按壓電流探頭閉合電流傳感器，然后撥動滑動開關直至上面顯示LOCK 標識，UNLOCK 標識消失)。

　　5. 此時，您可以查看電流波形。RP1003C/RP1004C 的輸出增益為 0.1V/A，RP1005C 的增益為 0.01V/A。您可以通過波形測量儀器的電壓靈敏度計算出電流靈敏度。例如，對于 RP1003C，波形測量儀器的電壓靈敏度為10mV/div，則電流靈敏度為(10mV/div)/(0.1V/A)=100mA/div。
