RIGOL示波器高壓探頭RP1018H的操作說明及使用注意事項

　　1. 操作說明

　　1) 連接探頭衰減端的地線(鱷魚夾)到好的接地點或可靠的接地測試端。

　　2) 連接 BNC 連接頭到示波器的 BNC 輸入端口。

　　3) 選擇示波器要求的量程范圍。

　　注意:請務必在連接測試前把高壓電源關閉。

　　2.匹配電容調整

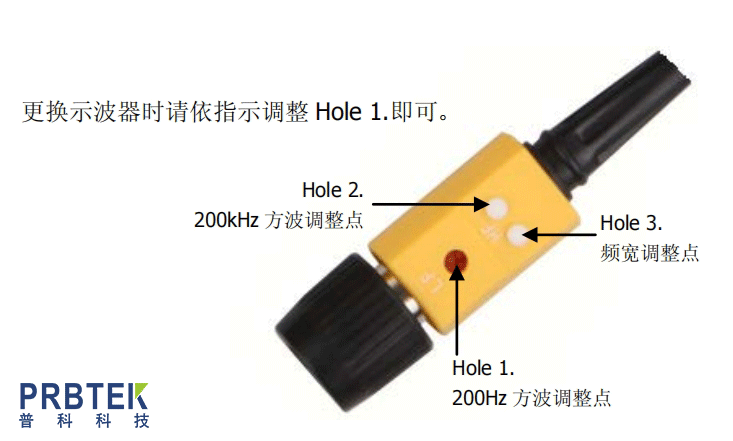

　　連接探頭至示波器，輸入 200Hz 方波至探頭測試端，然后調整示波器控制項進而顯示一些波形，并針對方波波型上升型態調整位于 BNC 接頭的可變電容器。

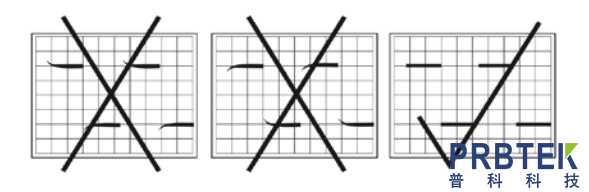

　　正確調整 200 Hz 方波的示意圖

　　警告：

　　1) 200 Hz 方波請使用函數信號發生器，輸出 20Vp-p。

　　2) 非專業人員請勿調整 Hole 2，Hole 3 調整點。

　　3) 本產品出廠時已經對 Hole 2，Hole 3 調整過，請安心操作使用。

　　4) 調整時請使用本公司附帶的指定調棒。

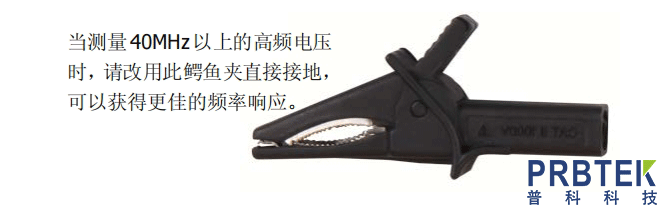

　　5) 當待測高壓的頻率超過 40 MHz 時，為了取得更好的頻率響應與更佳的接地，請將長地線更換為鱷魚夾。

　　3. 注意事項

　　1) 請勿將測試設備的接地線從地面接線柱上移開。

　　接地連接是探頭安全操作的一個關鍵點。當高壓測量的時候，如果沒有這種連接將可能導致人身傷害或者對連接的示波器、探頭產生損害。在探頭測試端測試連接高壓前，一定要先連接好地線，并且地線連接不能輕易挪開，直到高壓測試端遠離高壓源。

　　2) 絕對不能把接地線與高壓電源連接或者把探頭測試端接地。

　　3) 打開高壓源前，要保證身體的任何部位都沒有和測試設備接觸。

　　4) 測量電壓時，請牢記被測電壓是實際讀數的 1000 倍。

　　5) 在移走接地夾前，一定要把探頭高壓測試端從高壓源上斷開。
