KEYSIGHT是德1146B交直流電流探頭的產品特點及其測試準備

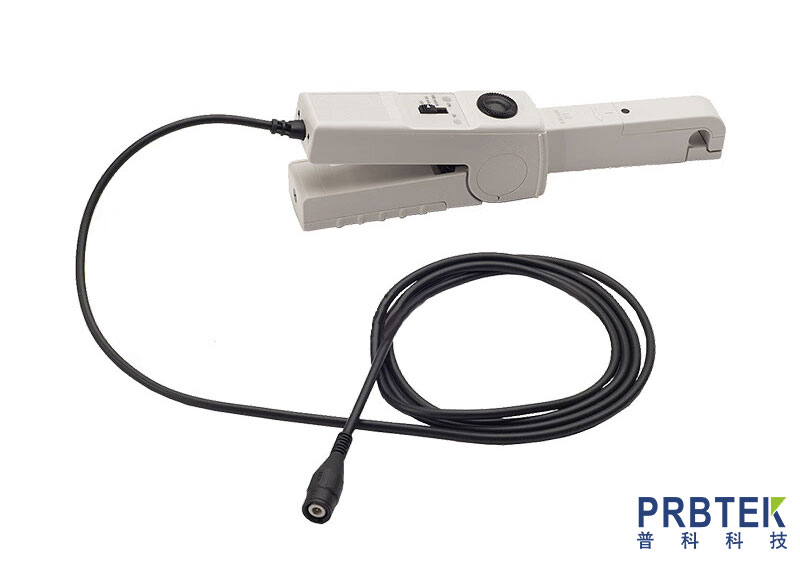

　　KEYSIGHT是德1146B交直流電流探頭可在不中斷電路的情況下準確測量和顯示高達 100 A 的直流或峰值交流(直流至 100 kHz)電流。

　　產品特點：

　　? 頻率范圍：直流至 100 kHz(-3dB 電流降額)

　　? 最大峰值電流：100 mV / A 時為 10 A 直流或峰值交流;10 mV / A 時為 100 A 直流或峰值交流

　　? 交流電流準確度：100 mV / A(50 mV，10 A 峰值)- 讀數的 3% ≥ 50 mA;10 mV / A(500 mA 至 40 A 峰值)- 讀數的 4% ≥ 50 mA;10 mV / A(40 A 至 100 A 峰值) - 15% 最大值，100 A

　　? 工作電壓：600 V 最大值

　　? 電池：9 V 堿性

　　Keysight 1146B 交流/直流探頭可在不中斷電路的情況下準確測量和顯示高達 100 A 的直流或峰值交流(直流至 100 kHz)電流。 1146B 交流/直流探頭采用了霍爾效應傳感器技術，能夠測量交流和直流信號。 它與具有 0.2 至 0.5 V / 格靈敏度和 1 MΩ BNC 輸入的是德科技示波器相兼容。

　　1146B 交流/直流探頭非常適合用于捕獲瞬態電流信號，例如電機控制器、開關電源、逆變器以及驅動電感性負載的電流放大器中的信號。

　　1146B 交流/直流探頭與已停產的 1146A 具有相同的外形尺寸和功能，是后者的替代產品。

　　測試失敗的處理方法：

　　1，更換電池。確認電池電壓為9V+0.1V

　　2，確保

　　探頭的磁性接觸表面清潔

　　探頭尖端完全圍繞線圈的導體閉合

　　線圈位于探頭尖端開口的中心

　　探頭尖端垂直于線圈的導體

　　探頭電流指示器指向正確的方向

　　3，打開和關閉夾具5至10次使探頭消磁
