TESTEC有源差分探頭TT-SI-8050的使用方法

　　有源差分探頭8000系列

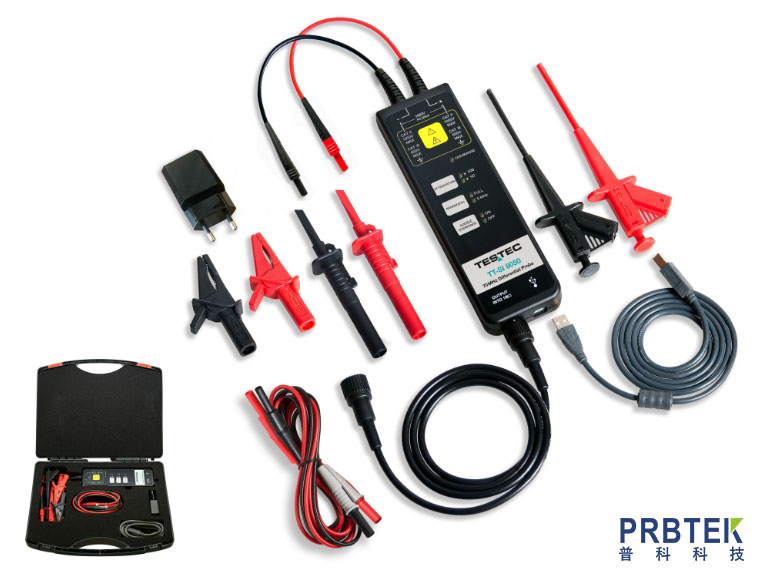

　　新型TT-SI8050有源差分探頭允許在兩個電壓點之間進行安全、準確的測量，且兩個電壓點均不接地。這些探頭是為高達200MHz的各種測量而設計的完美產品，并與所有主要制造商的示波器兼容。

　　探頭使用方法：

　　在接通探頭電源時，輸入引線不得連接到要測試的項目上。切勿在打開外殼的情況下操作探頭。

　　該探頭用于在被測電路的兩個點之間進行差分測量。此探頭的設計不是為了對被測電路或測量?jī)x器進行電絕緣。

　　入門

　　1.將BNC輸出連接器連接到通用示波器的垂直輸入端。示波器必須有一個接地參考。

　　2.通過USB或USB適配器連接電源。

　　3.LED燈會打開。

　　4.默認的出廠設置是高衰減率，F(xiàn)ULL帶寬和聲音報警是打開的。探頭具有自動記憶功能，因此可保存掉電前的狀態。

　　測試程序

　　1.將BNC輸出連接器連接到示波器的垂直輸入端。

　　2.在示波器上設置衰減設置，使其與探頭設置相匹配。

　　3.將探頭的輸入端連接到函數發生器。然后選擇振幅為10V、頻率為100kHz的方波輸出。

　　4.方波將顯示在示波器的屏幕上。示波器應顯示與函數發生器相同的電壓和頻率。這表明探頭工作正常。
