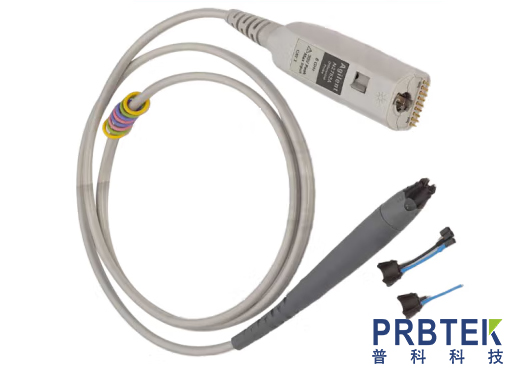

是德keysight N2751A有源差分探頭3.5GHz產品介紹

　　N2751A InfiniiMode 差分探頭是新一代低成本差分有源探頭，與 Keysight InfiniiVision 和 Infiniium 示波器的 AutoProbe 接口兼容。 它采用了新的操作模式，通過一個探針方便地測量差分、單端和共模信號，無需重新連接探頭來改變連接。 N2751A 探頭的 InfiniiMode 提供了以下操作模式。

　　A – B(差分)

　　A – 接地(單端 A)

　　B – 接地(單端 B)

　　(A+B)/2 – 接地(共模)

　　快捷式示波器控制

　　內置于探頭的快捷式示波器控制功能可以讓您開關探頭的前照燈或控制某些常用的示波器功能，例如運行/停止、自動縮放、快速打印、快速保存等，只需按下探頭上的按鈕即可。

　　測量通用性

　　這些探頭集成了當今通用的高速差分探測所需的許多功能和特性，特別是在數字系統設計、元件設計/表征和差分串行總線測量方面。 N2751A 系列差分探頭提供 2:1 和 10:1 雙衰減設置，適用于廣泛的應用場合。 雙衰減范圍根據輸入信號的大小自動配置。 這些差分探頭具有 200 kΩ(差分)或 100 kΩ(每個輸入單獨接地)的輸入電阻和 700 fF 的極低輸入電容，最大限度地降低了電路負載。 憑借出色的信號保真度，該探頭適用于大多數數字設計和調試應用。 而且，憑借寬動態范圍(10:1 衰減比時為 10 Vpp)和偏置范圍(±15 V)，這些探針還可用于廣泛的模擬信號測量。

　　技術指標：

　　帶寬：3.5 GHz

　　衰減比：2:1 或 10:1(可切換)

　　范圍：

　　動態范圍：± 5 V 或 10 Vpp(10:1 衰減比時)、± 1 V 或 2 Vpp(2:1 衰減比時)

　　直流偏移范圍：± 15 V

　　最大輸入電壓：30 V DC + 直流峰值

　　輸入阻抗：

　　差分輸入電阻：200 k?

　　單端輸入電阻：100 k?

　　共模輸入電阻：50 k?

　　輸入電容：700 fF(使用點測式探頭前端時)

　　連通性：

　　標配焊入式、插座式和點測式探針(每個探頭配備兩個探針)

　　替換部件：N2776A 差分點測式探針(3 個)、N2777A InfiniiMode 焊入式探針(3 個)和 N2778A InfiniiMode 插座式探針(3 個)

　　訂購 N4822A 插座式探針，與 USB/以太網應用夾具一起使用(未包含在標準探頭套件中)
