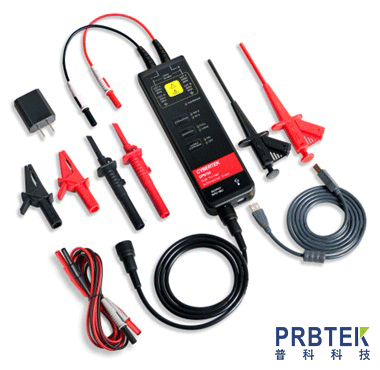

CYBERTEK示波器差分探頭DP6150B產品簡介與應用

　　DP6000系列高壓差分探頭是具有浮地測量功能的高壓差分探頭。其帶寬達到200MHz，滿足了大部分測試系統的需要;豐富的量程可供選擇，其差動測量電壓范圍滿足大部分測試電路的要求;具有5MHz帶寬限制功能選擇，5MHz頻率帶寬滿足大部分開關電源中FETs的開關頻率的測量，并可以濾除更高頻率的噪聲和干擾;探頭配備標準的BNC輸出接口，可與任何廠家的示波器配合使用。　

　　用戶可進入測試模式，調整偏置電壓，探頭長期使用后若出現失調現象，用戶可進入該模式，調整偏置，實現歸零;電子輕觸式按鍵，使得使用壽命更長;帶有聲光報警功能，且可手動關閉聲音報警功能，更具有人性化設計;USB供電接口，使用更加方便靈活;自動保存功能，防止掉電后用戶重復操作。探頭具備良好的共模噪聲抑制能力，輸入端具有較高的輸入阻抗和較低電容，可以準確高速地測量差分電壓信號?？蓮V泛用于開關電源、變頻器、電子鎮流器、變頻家電和其它電氣功率裝置等的研發、調試或檢修工作中。

　　二、示波器電壓探頭DP6150B應用：

　　1.浮地電壓測量

　　2.變頻器

　　3.開關電源設計

　　4.焊接、電鍍電源

　　5.感應加熱、電磁爐

　　6.電機驅動設計

　　7.電子鎮流器設計

　　8.CRT顯示器設計

　　9.逆變、UPS電源

　　10.變頻家電

　　11.電源轉換等相關設計

　　12.電工實驗

　　13.低壓電器試驗

　　14.電力電子和電力傳動實驗等

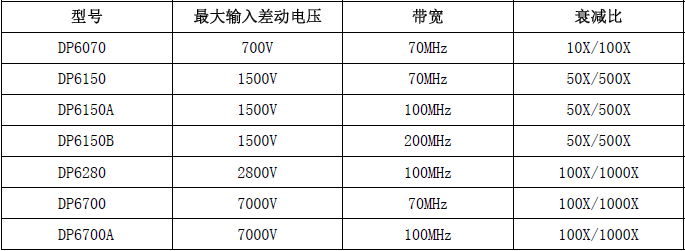

　　三、DP6000系列簡要說明：

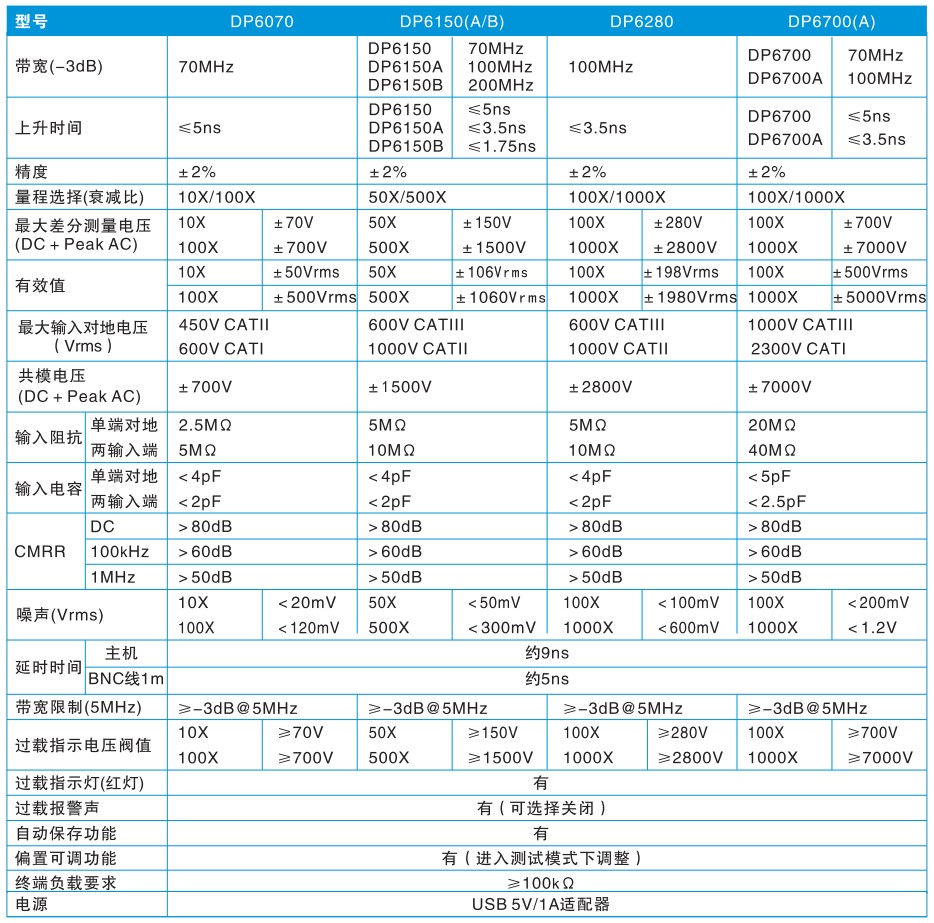

　　四、電氣規格：
