?示波器電流探頭延時如何測量

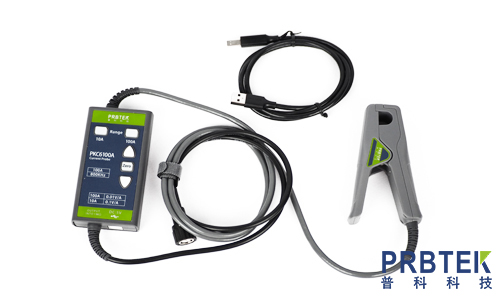

　　示波器的標配探頭只能測電壓，實際上示波器本身只能測電壓。如果要測量電流，就必須選擇電流探頭，電流探頭實際上是將電流信號轉化為電壓信號，傳輸給示波器，相當于一個傳感器。

　　選擇電流探頭時應注意以下幾點。有些電流探頭只能測量交流電，不能測量直流電。這些探頭通常是無源的，不需要外部電源。如果需要測量DC，需要找一個支持交流/DC測量的電流探頭;其次，需要考慮被測電流的最大值和最小值是否在電流探頭的測量范圍內，其精度是否可以接受;電流探頭的帶寬也是一個考慮因素，帶寬太小的電流探頭在測試信號頻率較高的信號時可能會失真;并且電流探頭的鉗夾的尺寸決定了被測導線的最大直徑。最后，用電流探頭測量時，很可能會產生非常高的溫度，所以探頭的溫度范圍也是一個很大的考慮因素。

　　電流探頭的一大用處是進行功率測量。由于功率等于電壓乘以電流，因此我們往往會將示波器的一個通道測量電壓，另一個通道測量電流，然后二個通道的積即為其功率。之前我們和大家分享過差分探頭的延時測量，同樣的電流探頭也有其延時，并且往往和電壓探頭是不一樣的。這就導致示波器在測量計算功率的時候，其電壓通道和電流通道所測得的值，實際并不在同一時間點，那樣計算得到的實時功率就有誤差。今天我們就來和大家分享一下電流探頭的延時測量。

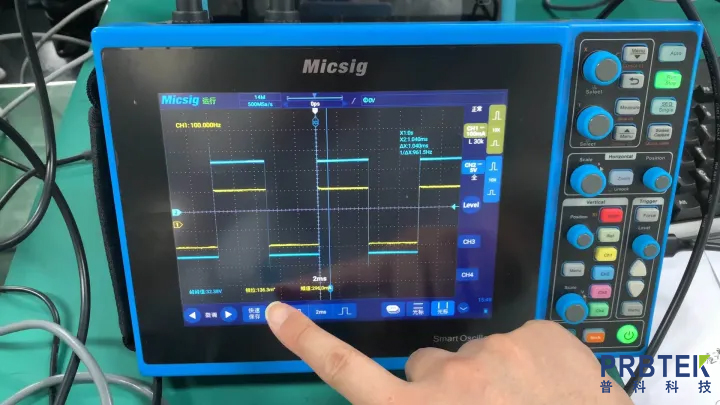

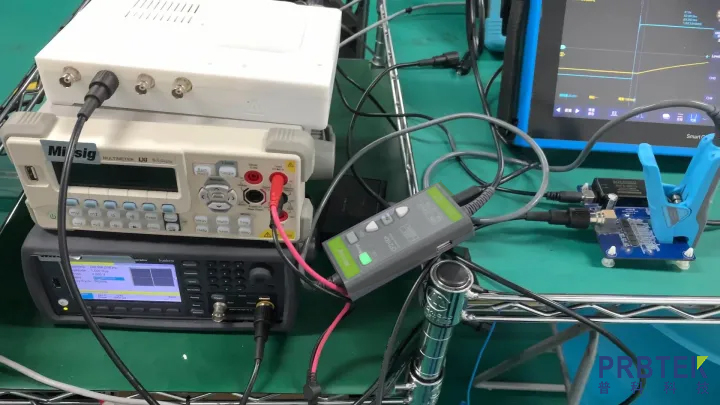

　　首先我們準備一個專門的電流信號板，把信號源的信號轉換成電流信號。為了減小寄生電感和電容對信號的影響，電流信號板的測試區域是一條與多個采樣電阻串聯的直線。測試時，將電流探頭夾在測試區域的直線邊緣，電流方向為電流探頭指示的方向。然后，采樣電阻的兩端由饋線焊接，因為是純阻性負載，電壓和電流相位相等。最后信號源輸出一個100Hz的方波信號，觀察示波器電流探頭和饋線采樣波形的上升沿延遲。獲得的波形如下:

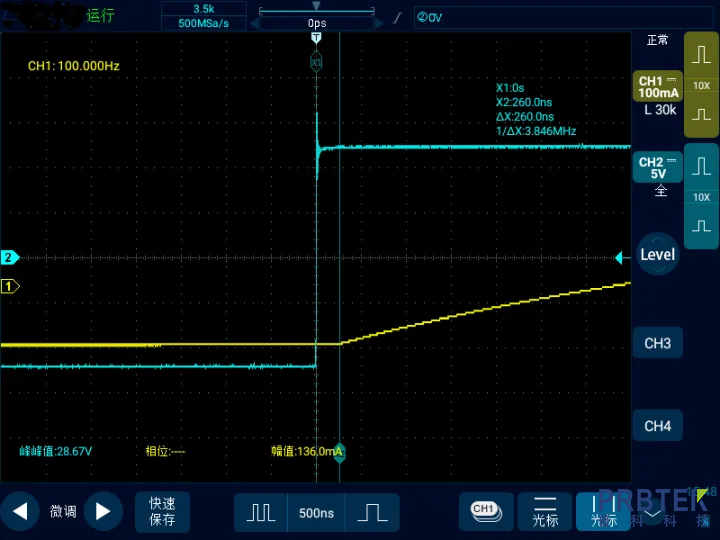

　　我們減小示波器的時基并擴展波形。由于被測電流探頭的帶寬為800K(CP2100X)，再采樣電阻兩端焊接饋線的情況可視為帶寬為20M，所以兩個通道捕捉到的上升沿的上升時間并不一致。我們可以把兩個信號上升沿的起始點作為差值計算點。打開示波器的X光標，X1移動到通道2上升沿的起點，X2移動到通道1上升沿的起點，可以看到X1和X2的差別，所得的差值基本就是這個電流探頭的延時。
