PRBTEK為您分享TCPA300電流探頭使用設置問題

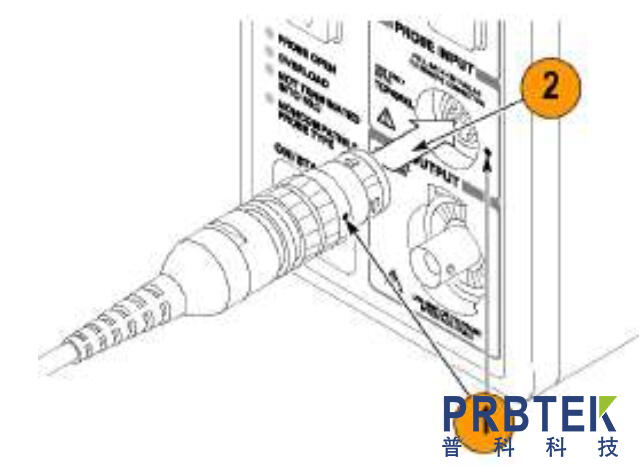

　　1.將探頭連接到放大器并鎖定。

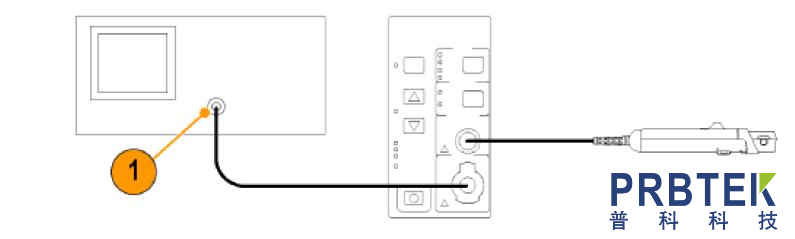

　　2.放大器與示波器連接：

　　TDS3000 系列可以使用TEKPROBE 接口的線纜直連(自動識別探頭)

　　使用BNC 電纜連接通用型號的示波器，示波器可以設置50Ω輸入阻抗的選擇直連;無法設置50Ω阻 抗的，在1 號位置接入50Ω通過式終端(011-0049-02)

　　TDS3000 使用TEKPROBE 線纜，示波器可以自動識別探頭信息;使用BNC 電纜的，根據探頭當前設置 的檔位在示波器設置探頭，例如：選擇電流，對應衰減比——5A/V 設置為5X 衰減。

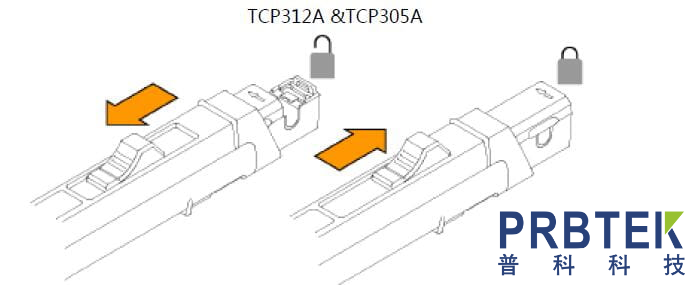

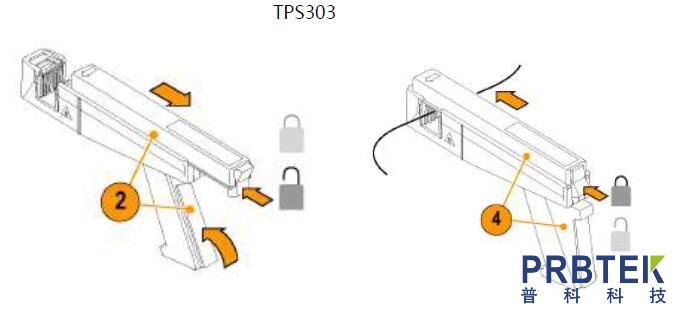

　　3.將探頭的鉗口閉鎖，不接入任何被測線纜，如圖所示：

　　4.完成上述設置后，點擊按鈕1，進行自平衡(消磁)

　　5.消磁完成后，autobalance 的指示燈為綠色，標記3 位置的燈應為長暗。

　　如此時示波器上看到的電流極限有所偏差，可以使用標記2 的上下按鈕對探頭進行手動微調。

　　如標記3 的指示燈有亮起的情況，請根據下表進行糾錯：

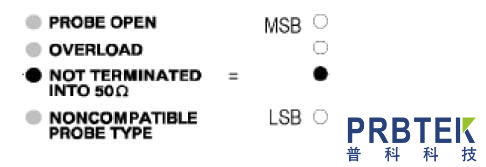

　　二進制錯誤代碼，從上往下解讀，下圖顯示的錯誤代碼為0010，error code 為2

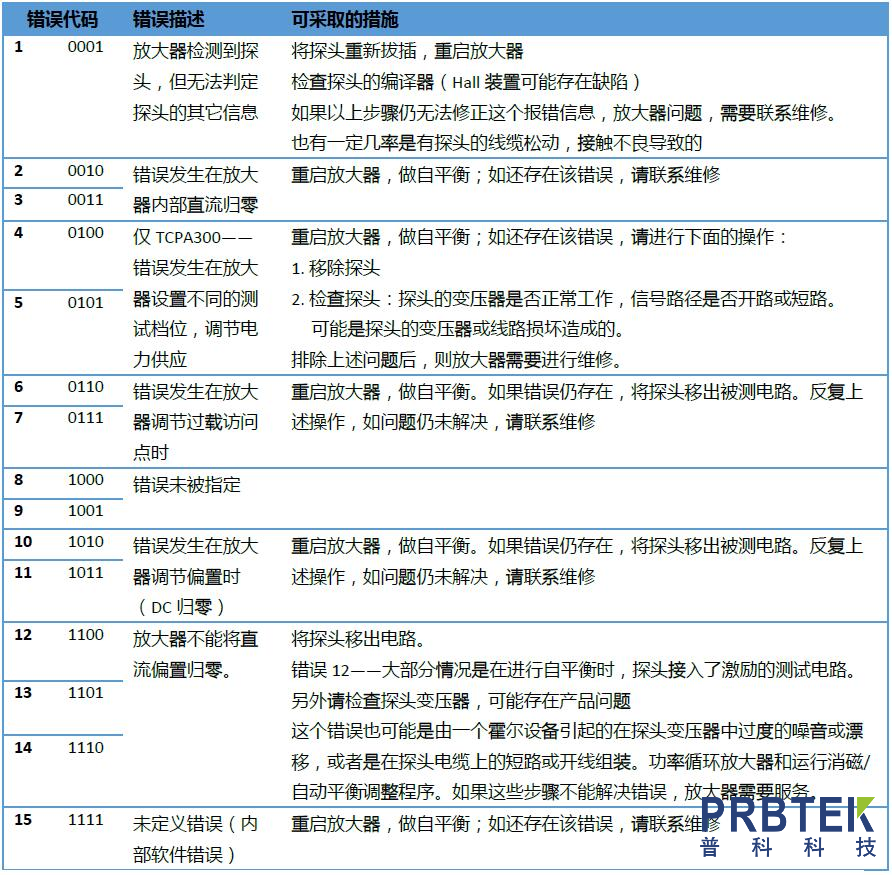

　　6.具體報錯請參考下面的列表：
