關于射頻線纜N型接頭的認識

　　首先來了解一下，什么是N型接頭?以及它的來源是什么?

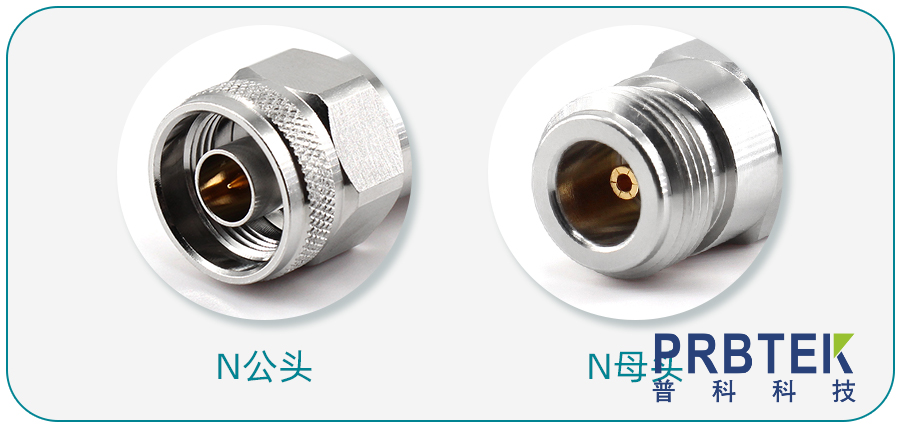

　　N型接頭，俗稱N頭，是一種用于射頻領域的連接器和轉接器，全稱為Type N connector，它是螺紋連接，可旋轉鎖定。N型接頭(Navy)為螺紋連接的中功率連接器，具有可靠性高、抗振性強、機械和電氣性能優良等特點。

　　于20世紀40年代由貝爾實驗室的Paul Neill發明，并以Neill的首字母命名。

　　N型接頭支持的信號頻率范圍由0~11GHz，增強類可以達到18GHz。

　　特性阻抗有2種，50Ω(廣泛應用移動通信、無線數據、尋呼系統等)與75Ω(主要用于有線電視系統)

　　那么N型接頭有哪些特點呢?

　　主要技術特性：

　　工作電壓 1000V Max

　　耐壓 2500V Rms

　　接觸電阻內導體之間 ≤1 mΩ

　　外導體之間 ≤1 mΩ

　　絕緣電阻 ≥5000mΩ

　　電壓駐波比直角 ≤1.15

　　彎角 ≤1.25

　　耐用性 ≥500次

　　DIN和N有什么區別呢?

　　↑ 由上圖可見 ↑

　　DIN的內導體為鈹青銅 鍍銀材質，而N的內導體為鈹青銅 鍍金材質;

　　DIN型接頭直徑大小為30~35mm之間，而N型接頭直徑大小為20~25mm;

　　DIN型連接器適用的頻率范圍為0~11GHz，一般用于宏基站射頻輸出口。

　　N型連接器適用的頻率范圍為0~11GHz，用于中小概率的具有螺紋連接機構的同軸電纜連接器。

　　以上就是關于N型接頭的相關知識，如您使用中還有其他問題，歡迎登陸西安普科電子科技www.jmcsled.cn
