交流鉗形電流探頭的操作模式

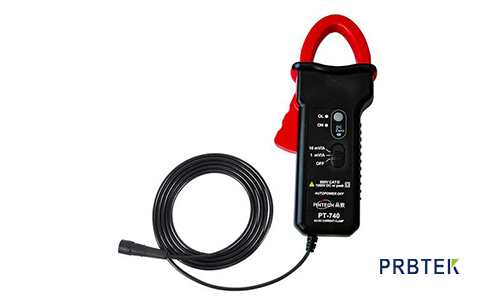

　　PT-7000系列測量DC或AC電流時，被測量對象無需打開電路。電流鉗可以匹配萬用表、示波器使用。電流鉗能測量高達1400A的DC電流和高達980 A rms的AC電流(1400A的峰值)。它是非常專業的AC/DC電流鉗!PT-7000系列有兩個檔位，140A(精度10mV/A)和1400A(精度1mV/A)。設置了歸零按鈕，具有自動關機功能以達到節能的效果。

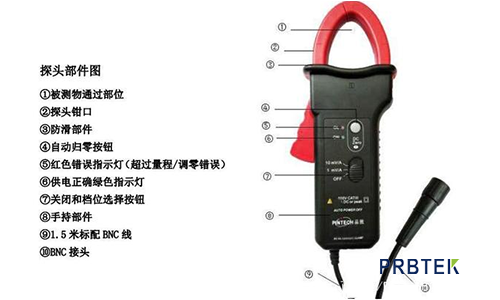

　　連接設置滑動開關⑦到適當?shù)奈恢茫?40A檔位(精度10 mV/A)或1400A檔位(精度1mV/A)。亮綠燈⑥表示操作正確且電池處于良好狀態。鉗住測量物體約10分鐘而沒有操縱控制按鈕，電源將自動切斷。注意!電池<6.4V，綠燈閃爍，需更換電池。DC歸零調整確保鉗口閉合，不附任何導體。連接電流鉗到你要測量的器件。按下按鈕④,使之歸零。紅燈⑤亮大約3秒鐘，表明該儀器已歸零。如果無法歸零，這種指示燈保持亮起，表示儀器有故障。測量開啟電流鉗后，連接到在適當?shù)姆秶鷥?nèi)測量儀器，并遵循操作步驟，被測物要符合鉗口大小，電流鉗夾緊被測量器件。測量DC電流時，確保鉗口外部的箭頭與被測物的電流方向相對應。

　　超負荷指示當被測物的電流超過電流鉗測量范圍時，紅燈亮起。在140A檔位時峰值電流為140A，在1400A檔位時峰值電流為1400A。自動關機PT-7000系列設計有自動關閉的功能，電流鉗啟動10分鐘后無操作則會自動關閉。在電流鉗自動關閉后，控制開關按鈕必須先設置為OFF位置，然后才再次啟動。該功能可自行設置，只需在按下自動歸零按鈕的同時將OFF位置開關調到1mV/A或10mV/A的位置。如果綠色指示燈閃爍，這表明自動關機功能已被關閉。

　　上文就是關于交流鉗形電流探頭的操作模式的相關介紹，如您在使用中還有其他問題，歡迎登錄普科科技
