使用差分探頭只能探測差分信號嗎

　　許多人認為只有在探測差分信號時才使用差分探頭。在這里PRBTEK告訴工程師們，其實在探測單端信號時，也可以使用差分探頭，它將為您節省大量時間和金錢，并提高測量的準確性。最大限度地利用差分探頭，獲得盡量最好的信號保真度。

　　差分探頭可以進行與單端探頭相同的測量，并且由于差分探頭在兩個輸入端上有共模抑制，所以差分測量結果的噪聲大為減少。這時可以看到被測設備信號可以更好的表示，而不會被探測所增加的隨機噪聲誤導。

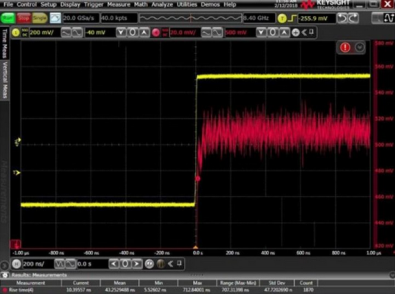

　　如圖 1 中的藍色單端測量信號和圖 2 中的紅色差分測量信號。藍色的單端測量結果與紅色的差分測量結果相比，噪聲要多得多，因?yàn)閱味颂筋^缺少共模校正功能。

　　圖 1 單端測量

　　圖 2 差分測量

　　差分探頭可以執行與單端探頭相同類型的測量，但共模抑制功能使其噪聲明顯降低。

　　Keysight InfiniiMax 差分探頭經過DSP校正，具有平坦的幅度和相位響應，可提供最高的精度。 選擇校正到的帶寬通常約為3dB的未校正帶寬。 通常，將帶寬擴展到遠遠超過該3dB帶寬頻點將增加本底噪聲，如果進一步加大帶寬，則可能導致不真實的鏡像噪聲信號。 但是，N5381A / B焊入式探頭前端與InfiniiMax 1169A / B探頭放大器結合使用是將帶寬擴展到3dB以上的極佳選擇，因?yàn)镹5381A / B的最高帶寬超過了常規的12 GHz帶寬，并且探頭前端的頻響曲線峰值點可以幫助補償探頭放大器帶寬的下降。

　　以上內容由普科科技prbtek為您分享，如果您在使用過程有什么問題，咨詢普科科技官網：www.jmcsled.cn
