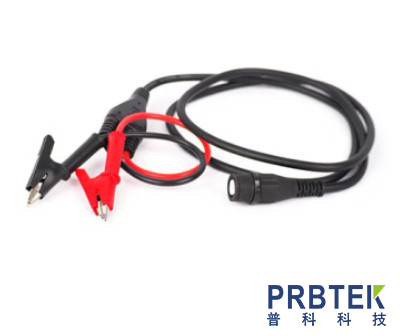

普科示波器探頭測試線是如何連接到電路的

　　一般來說，探頭有一條接地線和一條信號線，接地線是與示波器連接的端子外殼，通常是夾子狀的。信號線通常包含一個探頭鉤。連接時，必須將示波器接地線接收到機械設備的地面，并將信號線接線端子接收到信號端。注意，如果要測量的信號和電壓沒有得到保護，就不能立即準確測量。

　　由于示波器和探頭的種類很多，今天以混合信號示波器(MSO)舉個例子，給我們簡單解釋一下示波器探頭的連接。

　　那么如何將數據探頭連接到被測機器設備上呢?

　　1.如有必要，可關閉被測機械設備的開關電源

　　關閉被測機械設備的開關電源，只能避免連接探頭時兩個電源插頭的意外短路故障。由于探頭上沒有工作電壓，所以示波器可以維護供電系統。

　　注意:注意數據安全通道的探頭電纜——只有應用混合信號示波器附加的邏輯探頭和配件模塊!

　　2.將探頭電纜連接到連接器上

　　將數據探頭電纜連接到混合信號示波器上的DIGITALDN-D0連接器。數據探頭電纜配備了固定連接器，因此只有一種連接方式。您不必關閉示波器的開關電源。

　　MSO電纜的環境溫度范圍為0°C至55°C，非工作(儲存)溫度范圍為-400°C至70°C。

　　3.探頭夾子將接地裝置導線連接安全通道

　　應用探頭夾將接地裝置的導線連接到每組安全通道。應用接地裝置的導線可以提高傳輸?shù)绞静ㄆ鞯母弑Ｕ嫘盘?hào)，以確保準確和準確的測量。

　　4.夾子連接導線

　　將夾子連接到其中一根探頭導線。

　　5.將夾子連接到要檢測的控制電路中的連接點

　　6.快速信號連接

　　對于快速信號，將接地裝置導線連接到探頭導線，夾子連接到接地導線，夾子連接到被測機器設備，使其接地裝置。

　　7.重復上述流程，直至連接所有相關點

　　對示波器探頭連接的誤解：只需創建相對穩定的連接即可進行精確測量。

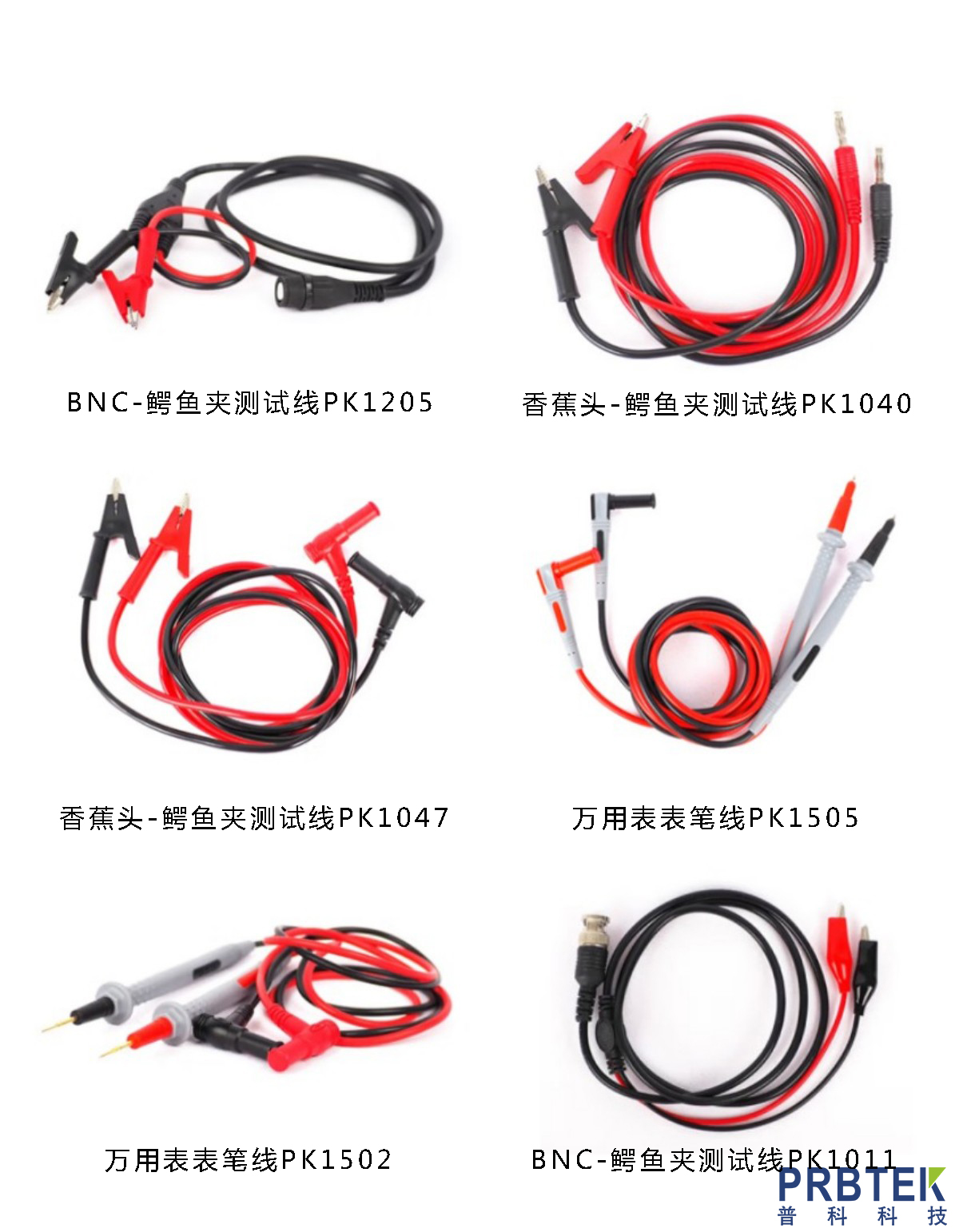

　　當大家見到示波器探頭含有的諸多連接配件時，很有可能會發生這一誤會，覺得只需簡易地將他們與探頭相接就可以達到精確測量總體目標。下面來為大家介紹一些普科的一些探頭測試附件,BNC-鱷魚夾測試線，萬用筆表筆線等。

　　以上就是關于普科示波器探頭測試線是如何連接到電路的，如您使用中還有其他問題，歡迎登錄西安普科電子科技www.jmcsled.cn
