電流探頭的衰減特性：定義、參數與應用核心

電流探頭的衰減特性是指其將被測電流信號轉換為示波器可測量的電壓信號時，信號幅值的衰減比例及衰減穩定性（隨頻率、電流范圍的變化規律），是決定電流測量精度、帶寬適配性的核心技術指標，直接影響測試結果的準確性與可靠性。

一、衰減特性的核心定義與標注方式

1. 本質原理

電流探頭的核心功能是 “電流→電壓轉換”，衰減特性本質是轉換比例：即每單位被測電流（I）對應輸出電壓（Vout）的比值，數學表達式為：

衰減比 = 輸出電壓（Vout） / 被測電流（Iin）

(注：示波器需匹配該衰減比，才能直接讀取真實電流值)

2. 常見標注與換算

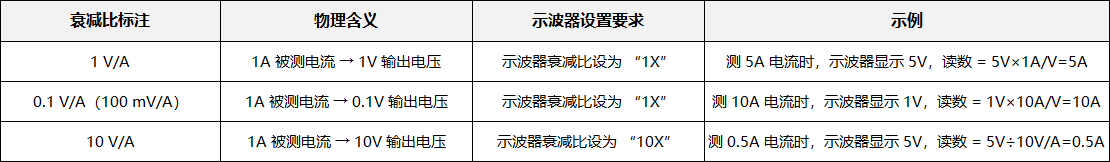

工業標準中，衰減特性以 “電壓 / 電流” 形式標注，常見規格及對應關系如下：

?? 關鍵提醒：衰減比標注≠電壓探頭的 “分壓比”（如 10:1），電流探頭的衰減比直接關聯 “電流 - 電壓轉換系數”，需與示波器設置嚴格一致，否則會導致測量誤差。

二、衰減特性的核心參數

1. 額定衰減比（標稱衰減）

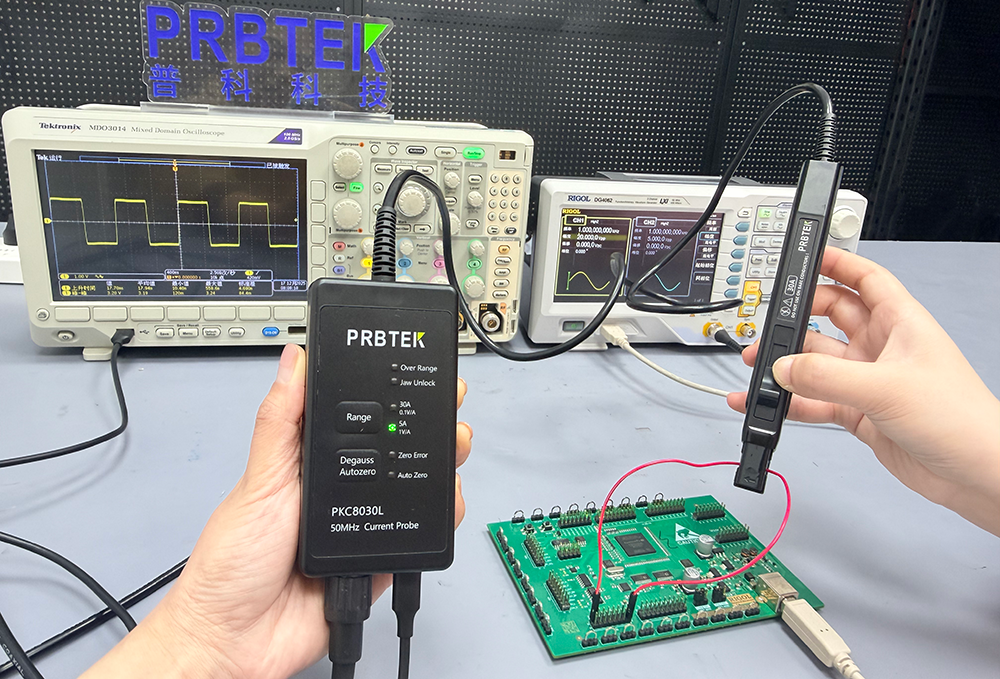

探頭出廠時標定的固定轉換比例，是衰減特性的基礎參數（如普科科技 PK-Current 系列常見 1V/A、0.1V/A）。

要求：在額定頻率范圍（如 DC-100MHz）和額定電流范圍內（如 0-200A），衰減比誤差需≤±1%（高精度探頭≤±0.5%）。

2. 頻率響應下的衰減穩定性

衰減特性并非恒定不變，會隨信號頻率變化，核心指標為 “衰減平坦度”：

定義：在探頭標稱帶寬內，實際衰減比與額定衰減比的最大偏差（如 ±0.5dB@DC-50MHz）。

分類：

低頻段（DC-1MHz）：霍爾效應電流探頭衰減穩定，羅氏線圈需配合積分器保證衰減精度；

高頻段（>10MHz）：羅氏線圈衰減平坦度更優，霍爾效應探頭需抑制寄生參數導致的衰減漂移。

3. 動態范圍下的衰減線性度

定義：在探頭可測電流范圍內（如 0.1A-100A），衰減比的線性變化程度（非線性誤差≤±0.3%）。

關鍵：當被測電流超出額定范圍（過載）時，衰減比會急劇偏離標稱值，導致測量失效（如飽和失真）。

三、影響衰減特性的關鍵因素

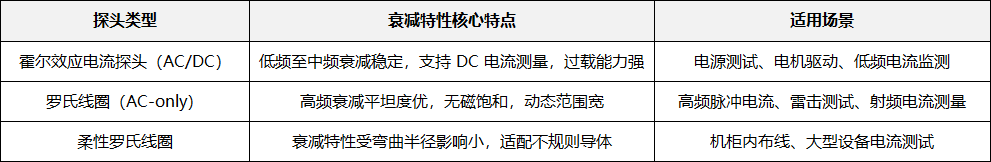

1. 探頭類型

2. 外部使用條件

負載電阻：示波器輸入阻抗（通常 1MΩ）需匹配探頭輸出要求，否則會改變衰減比；

安裝方式：導體與探頭鐵芯的居中對齊度、耦合緊密性，影響磁耦合效率，間接導致衰減偏差；

環境溫度：高溫（>60℃）或低溫（<-10℃）會影響霍爾元件、線圈參數，導致衰減漂移（工業級探頭需保證 - 20℃~70℃內衰減穩定）。

四、實際應用中的關鍵操作

1. 示波器衰減比嚴格匹配

必須在示波器中手動設置與探頭標稱一致的衰減比（如探頭標注 1V/A，示波器設為 “1V/A” 或 “1X”），否則讀數會按比例偏差（如誤設為 10X，測量值會放大 10 倍）。

2. 避免過載與頻率超限

被測電流≤探頭額定最大電流（如 200A 峰值），信號頻率≤標稱帶寬（如 100MHz），否則衰減特性失效，需選擇更高動態范圍或帶寬的探頭。

3. 定期校準衰減精度

長期使用后（如每 6 個月），需通過標準電流源校準衰減比，避免元件老化導致的偏差（普科科技提供專業校準服務，保證衰減誤差在允許范圍內）。

4. 優先選擇衰減平坦度優的探頭

測試寬頻率范圍信號（如 DC-50MHz）時，需選擇衰減平坦度≤±0.5dB 的探頭，避免高頻信號衰減過度或低頻信號失真。
