雙脈沖測試差分探頭該不該打開差分探頭的帶寬限制按鍵

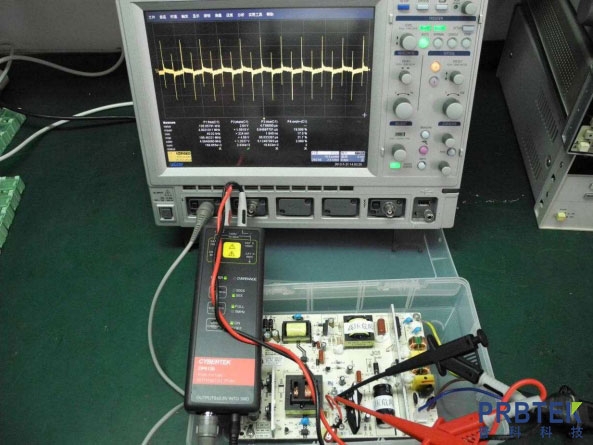

雙脈沖測試中差分探頭是否打開帶寬限制按鍵，需結合測試目標、被測器件特性及現場干擾情況綜合判斷，不能一概而論，以下是具體分析和結論：

建議打開帶寬限制的場景

普通功率器件且干擾嚴重時：若測試的是常規 IGBT、MOSFET 等器件，其開關速度適中，且測試環境中電磁干擾（EMI）較強，打開帶寬限制很有必要。雙脈沖測試中功率器件開關動作會產生高頻噪聲，這些噪聲頻率往往遠超器件本身開關信號的有效頻率，打開帶寬限制可過濾高頻雜波，避免噪聲被誤判為信號震蕩，讓電壓波形更穩定，方便讀取開關時間、電壓幅值等關鍵參數。比如測試傳統硅基 IGBT 的下管 Vds 時，若波形出現無規律毛刺，開啟 20 - 100MHz 的帶寬限制，可有效改善波形質量。

僅需觀測基礎開關參數時：若測試目的只是獲取器件開通 / 關斷的基本電壓電流波形、大致開關損耗等基礎參數，無需捕捉納秒級的高頻細節。此時打開帶寬限制，既能滿足測試需求，還能簡化波形分析，避免高頻噪聲對基礎參數判斷的干擾。

不建議打開帶寬限制的場景

測試寬禁帶半導體器件時：對于碳化硅（SiC）、氮化鎵（GaN）這類高頻高速器件，其開關速度達納秒級，開關過程中的有效信號包含大量高頻分量。主流雙脈沖測試對這類器件測試常需 200MHz 以上帶寬的探頭，若打開帶寬限制，會過濾掉器件開關的真實高頻信號，導致無法準確測量開關損耗、開通 / 關斷延遲等關鍵動態參數，甚至可能掩蓋器件本身的高頻震蕩問題，影響對器件性能的判斷。

需精準分析波形細節時：若測試目標是排查電路設計中的高頻震蕩、寄生參數影響等問題，必須獲取完整的原始信號。比如驗證驅動電路是否存在高頻諧振時，帶寬限制會截?cái)嚓P(guān)鍵的高頻波形特征，導致工程師誤判電路狀態，此時需關閉帶寬限制，依靠探頭自身的高共模抑制比抵御干擾，以捕獲真實的信號波形。
