使用示波器檢測電路波形:10 個關鍵注意事項,精準避坑!

一、開篇：示波器檢測的核心意義與避坑必要性

示波器是電路調試、故障排查的 “眼睛”，能直觀呈現電壓 / 電流的動態變化，但操作不當易導致測量失真、設備損壞甚至人身安全風險。無論是電子工程師、維修人員還是電子愛好者，掌握正確的檢測注意事項，才能讓波形數據真實反映電路狀態，避免誤判問題。本文從安全、操作、參數、解讀四大維度，梳理 10 個關鍵注意點，幫你高效完成波形檢測。

二、安全第一：避免設備損壞與人身風險

確認電壓匹配，杜絕超量程測量

示波器探頭和主機都有額定輸入電壓（如常見的 400V CAT II），檢測前需確認被測電路電壓≤額定值，尤其是高壓電路（如市電 220V、工業設備 380V），需搭配高壓探頭（如 1000:1 分壓探頭），嚴禁用普通探頭直接測高壓，否則會擊穿探頭或主機，引發觸電。

接地規范，防止短路與干擾

示波器探頭的接地夾必須可靠連接到電路的 “真實地”（如電源負極、電路板接地平面），且接地引線盡量短（≤3cm）。若接地不良或未接地，不僅會導致波形失真（如出現大幅雜波），還可能因探頭地線與電路形成環路，引發短路或觸電風險。

斷電接線，熱插拔需謹慎

檢測低壓小信號電路（如 5V 單片機電路）可帶電接線，但高壓、大功率電路必須先斷電，待電容放電完成后再連接探頭，避免接線時短路打火。部分高端示波器支持熱插拔探頭，但普通示波器建議關機后插拔，防止損壞探頭接口或主機。

三、探頭設置：決定波形準確性的關鍵步驟

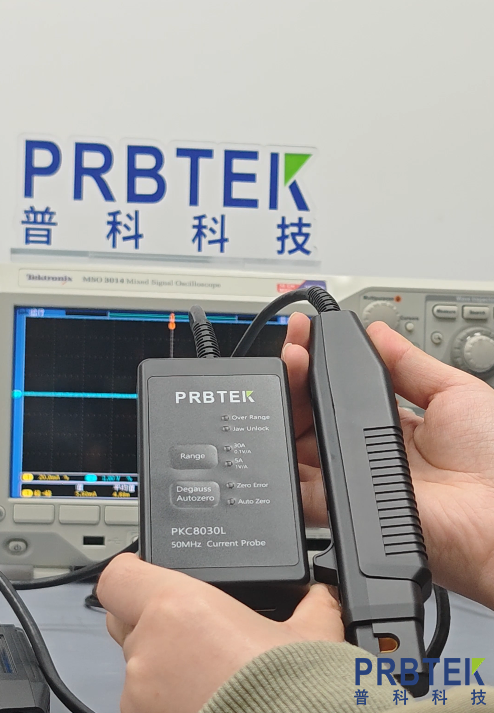

選擇合適探頭類型與衰減比

普通信號（如 0-10V 電壓）：用無源探頭（常見 10:1 衰減比），兼顧帶寬與便利性；

微弱信號（如 mV 級傳感器信號）：用有源探頭或差分探頭，減少衰減，提升靈敏度；

高壓 / 隔離信號（如變頻器輸出）：用差分探頭，避免共模干擾，保障安全。

同時需在示波器主機中對應設置探頭衰減比（如探頭撥到 10:1，主機也要選 10:1），否則測量電壓值會偏差 10 倍（如實際 5V，顯示 0.5V）。

探頭校準，消除系統誤差

每次使用前（尤其是更換探頭或主機后），需用示波器自帶的校準信號（通常是 1kHz、3V 方波）校準探頭。將探頭接校準信號輸出端，調節探頭側面的校準旋鈕，直到屏幕顯示標準方波（無過沖、無畸變），確保探頭的頻率響應和衰減比準確。

探頭連接：減少接觸電阻與干擾

優先用探頭的彈簧針或鉤形頭接觸被測點，避免用手直接握持探頭金屬部分（人體感應會引入雜波）；若被測點密集，可更換小型探頭尖，防止短路相鄰焊點。對于高頻信號（如 > 100MHz），需使用探頭的接地彈簧（而非長接地夾），縮短接地環路，減少高頻干擾。

四、參數調節：讓波形 “清晰可見、真實可信”

合理設置垂直檔位（V/div）與耦合方式

垂直檔位：根據被測信號幅度選擇，讓波形占滿屏幕垂直方向的 2/3~3/4（如測 5V 方波，選 1V/div，波形高度約 5 格，便于讀數），避免檔位過大導致波形過矮（看不清細節），或檔位過小導致波形溢出屏幕（失真）。

耦合方式：

測交流信號（如音頻、射頻）：選 “AC 耦合”，過濾直流分量，聚焦交流變化；

測直流 + 交流疊加信號（如電源紋波）：選 “DC 耦合”，保留完整信號；

消除高頻雜波：選 “LF Reject”（低通濾波），過濾無關高頻干擾。

精準調節水平時基（Time/div）與觸發方式

水平時基：根據信號頻率選擇，讓屏幕顯示 2~3 個完整波形（如測 50Hz 工頻信號，選 10ms/div，屏幕可顯示 2 個周期；測 1MHz 方波，選 0.5μs/div，顯示 3 個周期），便于觀察波形形狀和周期。

觸發方式：

穩定顯示重復信號（如正弦波）：選 “邊沿觸發”，觸發源選被測通道，調節觸發電平至波形幅度的 1/2 處；

捕捉單次信號（如故障脈沖）：選 “單次觸發”，提前設置觸發電平，等待信號觸發后凍結波形；

避免干擾觸發：若波形跳動，可提高觸發靈敏度或使用 “視頻觸發”“脈沖觸發”。

五、波形解讀與細節把控：避免誤判

關注波形失真與干擾，排查原因

若屏幕顯示的波形與預期不符（如方波變成鋸齒波、正弦波出現雜波），需排查：

探頭衰減比是否與主機匹配；

接地是否良好（長地線易引入干擾）；

示波器帶寬是否滿足信號頻率（帶寬應≥信號最高頻率的 3~5 倍，否則高頻成分被衰減）；

探頭是否損壞（可換備用探頭測試）。

記錄關鍵參數，結合電路原理分析

檢測時不僅要觀察波形形狀，還要記錄核心參數：峰峰值（Vpp）、有效值（Vrms）、頻率、周期（T）、上升時間等，結合電路原理判斷是否正常（如電源紋波應≤100mVpp，電機驅動信號上升時間應符合器件要求）。若發現異常，可對比正常電路的波形，定位故障點（如放大電路輸出波形失真，可能是三極管偏置電壓異?；蚍糯笃黠柡停?。

六、總結：示波器檢測的 “核心原則”

示波器檢測的關鍵的是 “安全、精準、抗干擾”：先確認電壓與接地安全，再通過探頭校準和參數調節讓波形清晰真實，最后結合電路原理解讀波形。記住 “檔位匹配、接地要短、校準必做、觸發穩定” 四大口訣，就能有效避免大部分測量誤差，讓示波器真正成為電路調試的 “得力助手”。
