磁場與電場測量的核心差異解析?

在電磁學研究與工程應用中，磁場與電場的測量是兩類基礎且關鍵的技術，但二者因物理本質不同，形成了從原理到實踐的顯著區別。本文將從本質屬性、測量原理、核心工具及應用場景四個維度，系統梳理二者的差異。

一、本質屬性：源與場的根本分野

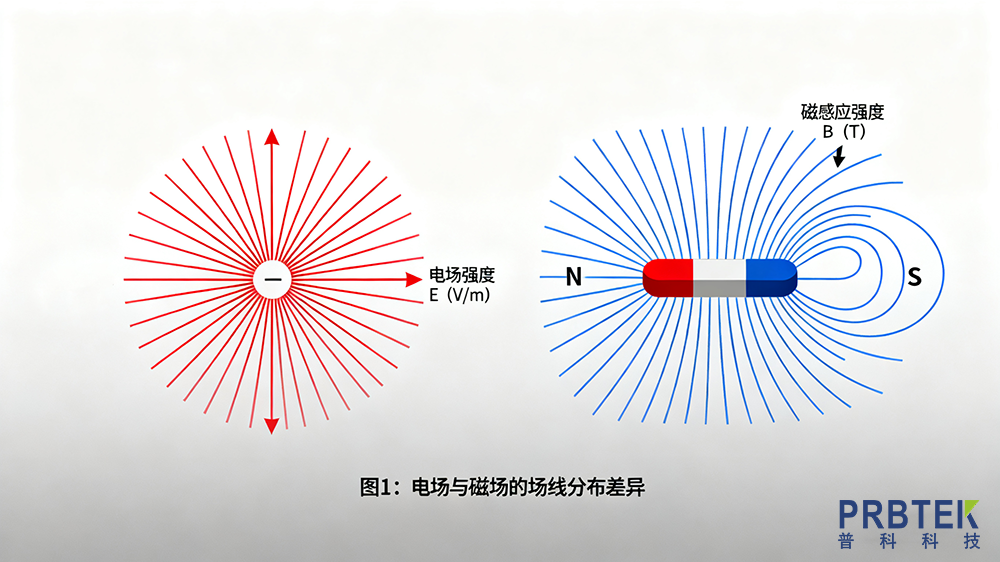

磁場與電場的核心差異源于其產生源的不同，這直接決定了測量的底層邏輯：

電場由靜止電荷或交變磁場產生，其場線始于正電荷、終止于負電荷，具有 "有源有旋" 的特性，可在導體和絕緣體中傳播，測量時需關注電荷分布的影響；

磁場由運動電荷（電流）或永磁體產生，場線為閉合曲線（如條形磁鐵的 N 極到 S 極），具有 "無源有旋" 的特性，僅對磁性材料或運動電荷產生作用，測量需聚焦電流或磁矩分布。

二者的物理單位也存在本質區別：電場強度單位為伏特 / 米（V/m），磁場強度單位為安培 / 米（A/m），磁感應強度（實際測量常用量）單位為特斯拉（T）或高斯（Gs，1T=10?Gs）。

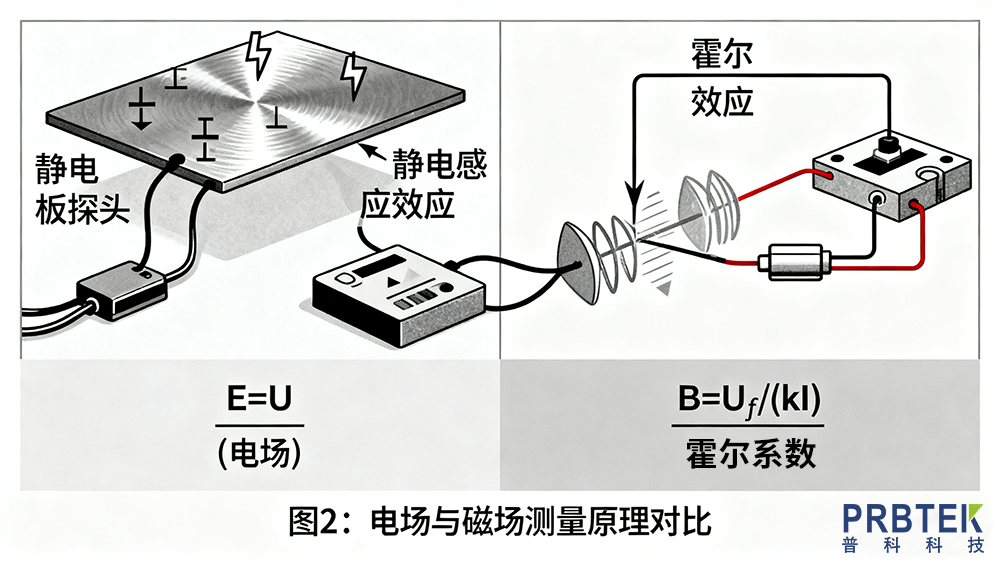

二、測量原理：受力與感應的不同邏輯

兩類場的測量原理基于完全不同的物理效應，決定了測量裝置的設計差異：

（一）電場測量：基于靜電力或感應效應

靜電場測量：利用 "靜電感應" 原理 —— 當導體探頭處于電場中時，表面會感應出等量異號電荷，通過測量探頭與接地端的電勢差，結合探頭面積可計算電場強度（如平板電容式電場計）；

交變電場測量：基于 "位移電流" 效應，通過耦合電容收集交變電場產生的感應電流，再將電流信號轉換為電場強度（如射頻電場儀常用的偶極子天線）。

（二）磁場測量：基于安培力或電磁感應

直流磁場測量：依賴 "霍爾效應"—— 半導體中載流子在磁場中受洛倫茲力偏轉，產生垂直于電流和磁場的霍爾電壓，電壓大小與磁感應強度成正比（如高斯計的霍爾探頭）；

交變磁場測量：基于 "電磁感應定律"—— 閉合線圈在交變磁場中會產生感應電動勢，電動勢大小與磁通量變化率相關，通過測量電動勢反推磁場強度（如工頻磁場儀的線圈探頭）。

三、核心工具：從探頭到系統的差異

兩類測量工具的設計需適配各自的物理特性，關鍵差異體現在探頭材質與系統抗干擾設計：

例如，測量高壓設備周圍的靜電場時，需使用絕緣材質的探頭支架避免電荷泄漏；而測量電機內部磁場時，探頭需采用非磁性外殼（如銅合金），防止自身材質干擾磁場分布。

四、應用場景：場景適配的顯著差異

兩類測量的應用場景因場的特性不同而高度分化：

（一）電場測量的典型場景

電力系統：高壓輸電線路的工頻電場監測（預防電暈放電）；

電子工業：半導體芯片制造中的靜電場檢測（防止靜電擊穿）；

環境監測：家用電器（如微波爐）的射頻電場輻射測試。

（二）磁場測量的典型場景

工業領域：電機、變壓器的鐵芯磁場分布測量（優化磁路設計）；

醫療領域：核磁共振（MRI）設備的磁場均勻度校準；

科研領域：天體物理中的星際磁場探測（通過塞曼效應）。

結語

磁場與電場測量的差異，本質是電磁學中 "靜止電荷" 與 "運動電荷" 物理效應的延伸。理解這些差異不僅是掌握測量技術的基礎，更是精準解決工程問題的關鍵 —— 例如在電磁兼容（EMC）測試中，需根據干擾源類型（電場干擾或磁場干擾）選擇對應的測量設備，才能有效定位電磁干擾問題。隨著量子測量技術的發展，兩類測量正朝著更高精度（如原子磁力儀）、更廣頻段的方向演進，但核心差異仍將基于其物理本質長期存在。
