第三代半導體電壓電流測試：半橋下管測試方案解析

在半導體技術飛速發展的浪潮中，第三代半導體憑借其優異的性能，在電力電子、新能源等諸多領域嶄露頭角。而對第三代半導體進行精準的電壓電流測試，是確保其性能得以充分發揮、系統穩定運行的關鍵環節。其中，半橋下管測試方案，為相關測試工作提供了有效的技術支撐與操作指引。

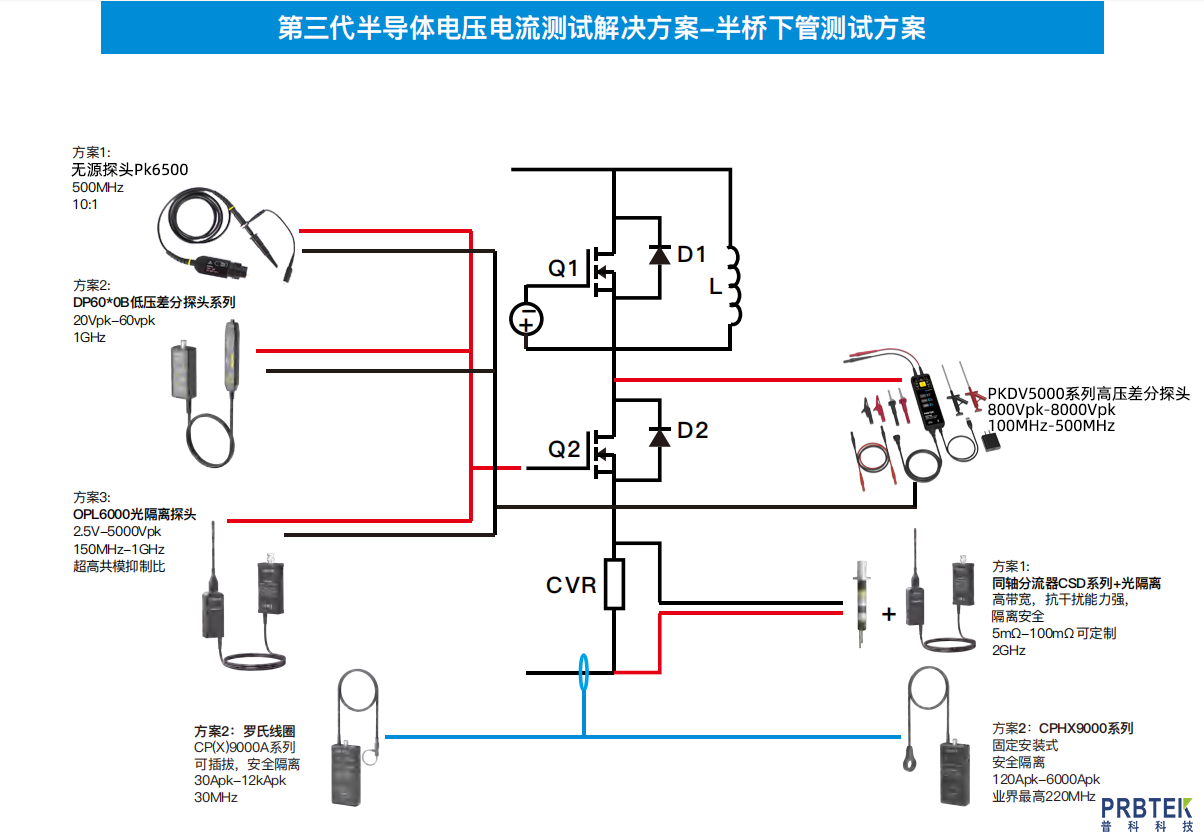

半橋下管測試涉及多種專業測試探頭與設備，不同的方案適用于不同的測試場景與需求。

無源探頭 Pk6500，具備 500MHz 的帶寬，采用 10:1 的分壓比例，能夠較為便捷地對電壓信號進行采集，在一些對帶寬和測試精度要求相對適中的場合，可快速開展初步的電壓測試工作。

DP60*0B 低壓差分探頭系列，擁有 20Vpk - 60Vpk 的電壓范圍和 1GHz 的高帶寬，對于低壓且對帶寬要求較高的差分信號測試，能精準捕捉信號的細微變化，為測試人員提供更清晰的信號特征。

OPL6000 光隔離探頭，電壓范圍覆蓋 25V - 5000Vpk，帶寬在 150MHz - 1GHz 之間，還具備超高共模抑制比的特性。這使得它在面對存在較高共模干擾的測試環境時，能有效抑制干擾，準確測量差分電壓，保障測試數據的可靠性，尤其適用于高壓且干擾較強的場景。

在電流測試方面，也有豐富的方案選擇。羅氏線圈 CPH (X) 9000A 系列，屬于可插拔式且安全隔離的類型，電流測量范圍為 30Apk - 12kApk，帶寬達 30MHz，能夠靈活應對不同規模的電流測試，為電流信號的采集提供便利。

PKDV5000 系列高壓差分探頭，電壓范圍為 800Vpk - 8000Vpk，帶寬在 100MHz - 500MHz 之間，可用于高壓差分電壓的測試，在高壓電力電子等相關領域的測試中能發揮重要作用。

同軸分流器 CSD 系列搭配光隔離的方案，具有高帶寬、抗干擾能力強的特點，隔離安全，電阻范圍在 5mΩ - 100mΩ 且可定制，帶寬達 2GHz，能在高帶寬、高干擾的復雜測試場景下，精準測量電流信號。CPHX9000 系列則是固定安裝式，安全隔離，電流范圍為 120Apk - 6000Apk，帶寬達業界最高的 220MHz，適用于一些固定安裝且對大電流、高帶寬測試有需求的場合。

這些測試方案共同構成了半橋下管測試的完整體系，為第三代半導體的研發、生產與應用過程中的電壓電流測試提供了全面、可靠的技術手段。通過合理選擇與運用這些測試方案，技術人員能夠更精準地掌握第三代半導體器件的電氣特性，為相關產品的優化與創新奠定堅實基礎，推動第三代半導體技術在各個領域的深入應用與發展。
