PKC6100B 電流探頭結合頻譜分析儀分析諧波含量的應用方案?

一、方案概述

在現代電力電子系統與復雜電子設備中，諧波問題愈發突出，對系統性能、穩定性及設備壽命均產生負面影響。精確分析諧波含量，成為保障系統正常運行、優化設備設計的關鍵環節。本方案借助 PKC6100B 電流探頭的卓越性能，結合頻譜分析儀強大的頻域分析能力，為諧波含量分析提供高效、精準的解決方案。

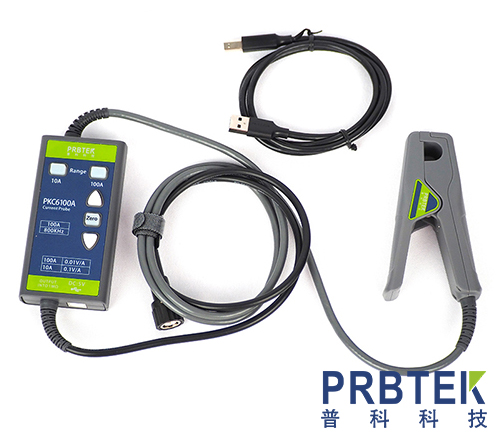

PKC6100B 電流探頭具備 2.5MHz 的帶寬，能夠精準捕捉中高頻段電流信號細節，其 100A 的量程可滿足多種大電流場景測量需求，且在大電流測量時仍能維持較高精度。頻譜分析儀則可將輸入信號轉換為頻譜形式，清晰呈現信號各頻率成分及其相對幅度。二者協同工作，可實現對各類電路中電流諧波的全面、精確分析。

二、測量準備

（一）設備選型

1. 頻譜分析儀：依據待測信號的頻率范圍以及期望分析的最高諧波階數，挑選頻率范圍可覆蓋基頻及相關諧波頻率的頻譜分析儀。例如，若基波頻率為 50Hz，需分析至 20 次諧波，則頻譜分析儀頻率范圍應至少涵蓋 0 - 1kHz。同時，關注其頻率分辨率（由分辨率帶寬 RBW 決定）、幅度精度等關鍵指標，確保滿足測量精度要求。

2. PKC6100B 電流探頭：鑒于其 2.5MHz 帶寬與 100A 量程特性，適用于大多數中高頻、大電流諧波測量場景。確認探頭與頻譜分析儀輸入接口匹配，必要時使用適配轉接器。

（二）連接搭建

1. 電流探頭連接：將 PKC6100B 電流探頭鉗口緊密夾在被測電流導體上，確保夾鉗完全閉合且與導體垂直，以獲取準確電流感應信號。若測量直流電流，注意探頭方向與電流流向一致。

2. 與頻譜分析儀連接：使用合適同軸電纜，將電流探頭輸出端與頻譜分析儀輸入端相連，保證連接穩固，避免信號傳輸過程中出現松動、接觸不良導致信號衰減或干擾。

（三）參數設置

1. 頻譜分析儀參數

• 中心頻率：設置為被測信號基波頻率，方便以基波為中心觀察周圍諧波分布。如測量市電（50Hz）諧波，中心頻率設為 50Hz。

• 頻率跨度：根據需要分析的諧波階數確定，例如要分析 1 - 10 次諧波，對于 50Hz 基波，頻率跨度應設置為 0 - 500Hz。

• 分辨率帶寬（RBW）：RBW 決定頻譜分析儀區分相鄰頻率成分的能力。測量諧波時，為清晰分辨各次諧波，通常選擇較窄 RBW，但會延長測量時間。如對于一般電力諧波測量，可先嘗試 1Hz 的 RBW，若諧波密集難以區分，再適當減小。

• 視頻帶寬（VBW）：一般設置 VBW 大于或等于 RBW，以減少噪聲對測量結果的影響，平滑頻譜顯示。例如 RBW 為 1Hz 時，VBW 可設為 1Hz 或 10Hz。

• 掃描時間：依據頻率跨度與 RBW 自動調整，也可手動設置。確保掃描時間足夠長，使頻譜分析儀能完整掃描整個頻率范圍，獲取穩定、準確的頻譜數據。

   2.PKC6100B 電流探頭參數：部分電流探頭可能需設置衰減系數、靈敏度等參數，根據實際測量電流大小與頻譜分析儀輸入靈敏度要求，合理設置 PKC6100B 電流探頭參數，確保輸入到頻譜分析儀的信號電平在合適范圍內，避免信號過載或過小。

三、操作流程

（一）初始掃描

開啟頻譜分析儀與被測設備，進行一次初步頻譜掃描。此時可觀察整個設定頻率范圍內信號分布情況，大致確定基波頻率位置以及諧波可能出現的頻率范圍，對被測信號頻譜特性有初步整體認識。

（二）精確測量

1. 標記諧波：利用頻譜分析儀標記功能，在頻譜圖上逐一標記出基波以及各次諧波對應的頻率點，同時讀取并記錄其幅度值（單位通常為 dBm 或 V）。確保頻譜分析儀幅度校準準確，可通過校準源定期校準。

2. 多次測量：為提高測量準確性，在相同測量條件下，對諧波頻率與幅度進行多次測量，取平均值作為最終測量結果，減小隨機噪聲及其他不確定因素對測量結果的影響。

（三）特殊分析（可選）

1. 時域分析（若頻譜分析儀支持）：部分頻譜分析儀具備時域分析功能，切換至該模式，可觀察諧波信號隨時間變化的瞬態特性，如諧波信號的脈沖寬度、上升沿與下降沿時間等，有助于深入了解諧波產生機制與對電路的影響。

2. 使用跟蹤發生器（若頻譜分析儀配備）：若頻譜分析儀配有跟蹤發生器，可使其產生與所測諧波相同頻率的信號，注入被測電路中，通過觀察電路響應，進一步分析和定位諧波源，排查諧波產生的具體位置與原因。

四、數據處理與分析

（一）諧波含量計算

1. 總諧波失真（THD）計算：根據測量得到的基波幅度A1與各次諧波幅度An（n=2,3,?）按照公式計算總諧波失真，該指標反映了信號中諧波含量相對于基波的總體比例，用于評估系統的非線性失真程度。

2. 各次諧波占比計算：計算各次諧波幅度與基波幅度的比值，即，以百分比形式表示各次諧波在總信號中的占比，明確主要諧波成分及其對總諧波失真的貢獻程度。

（二）諧波特性分析

1. 頻率特性：分析各次諧波頻率與基波頻率的倍數關系是否符合理論預期，判斷是否存在異常頻率的諧波，如因電路故障、電磁干擾等產生的非整數倍諧波。

2. 幅度特性：觀察各次諧波幅度大小分布規律，判斷是否存在某幾次諧波幅度異常偏大情況。對于電力系統，某些高次諧波幅度超標可能導致設備過熱、振動加劇甚至損壞。

（三）繪制諧波頻譜圖

使用數據分析軟件（如 Excel、Origin 等），以頻率為橫坐標，以諧波幅度（dBm 或 V）或諧波占比（%）為縱坐標，繪制諧波頻譜圖。直觀展示各次諧波在頻域中的分布情況，便于更清晰地分析諧波特性與規律，同時也利于與標準規范或設計要求進行對比。

五、結果評估與應用

（一）與標準對比

將計算得到的總諧波失真、各次諧波占比等結果與相關行業標準（如電力系統諧波國標 GB/T 14549 - 93 等）或設備設計要求進行對比。若諧波含量超出標準范圍，表明系統存在諧波問題，需進一步采取措施進行抑制與整改。

（二）諧波源定位與整改

根據諧波特性分析以及使用跟蹤發生器等手段確定的諧波源，采取相應整改措施。例如，對于因非線性負載（如變頻器、整流器）產生的諧波，可在其輸入端或輸出端安裝合適的諧波濾波器；對于因電路布線不合理導致的電磁耦合產生的諧波，重新優化布線，增加屏蔽措施等。整改后，再次使用本方案進行諧波含量分析，驗證整改效果，直至諧波含量滿足標準要求。

（三）設備性能優化

在電子設備研發、電力系統調試等場景中，通過精確的諧波含量分析，可深入了解設備內部電路工作狀態，優化電路參數與設計。例如，在開關電源設計中，通過分析開關電流諧波，調整電感、電容參數或優化控制策略，降低諧波含量，提高電源效率與穩定性，提升設備整體性能。

六、注意事項

（一）信號完整性

確保 PKC6100B 電流探頭與被測導體、頻譜分析儀之間連接可靠，避免出現松動、接觸不良；同時，注意測量環境，遠離強電磁干擾源，防止外界干擾信號混入被測信號，影響諧波測量準確性。

（二）量程與帶寬匹配

根據被測電流大小與頻率范圍，合理選擇 PKC6100B 電流探頭量程與頻譜分析儀帶寬。若測量電流過大超出探頭量程，可能導致測量不準確甚至損壞探頭；若頻譜分析儀帶寬不足，無法完整捕捉高頻諧波信號，造成諧波分析結果缺失。

（三）定期校準

為保證測量精度，定期對 PKC6100B 電流探頭與頻譜分析儀進行校準。電流探頭可使用標準電流源進行校準，頻譜分析儀可通過內部校準源或外部高精度校準設備進行校準，確保設備測量數據的準確性與可靠性。
