電流互感器的"跌落"特性：原理、標準與影響

電流互感器的 “跌落”（又稱 “頂降”）是衡量其在動態負載變化下性能穩定性的關鍵指標，尤其在電力系統繼電保護和精密測量中具有重要意義。這一指標描述了電流互感器二次側在特定工況下，輸出電壓或電流偏離理想值的幅度，直接關系到保護裝置的可靠性和測量數據的準確性。

一、“跌落”（頂降）的核心定義

在電流互感器的技術參數中，“跌落”（頂降）指的是：當一次側通過額定電流，二次側負載從額定值突然變化到極限值（如從額定阻抗切換至短路或最大允許負載）時，二次側輸出電壓（或電流）的瞬時下降幅度，通常以額定輸出值的百分比表示。

簡單來說，它反映了電流互感器在負載劇烈變化時的 “抗擾動能力”。理想情況下，電流互感器的輸出應與一次電流嚴格保持變比關系，不受負載變化影響；但實際中，由于二次繞組存在內阻、鐵芯磁滯效應等因素，負載突變會導致輸出短暫偏離理想值，這種偏離即 “跌落”。

二、“跌落” 產生的物理原理

電流互感器的 “跌落” 本質是二次側負載變化引發的電磁感應動態失衡，其核心原因可從電路和磁路兩方面分析：

1.二次繞組的內阻壓降

電流互感器二次繞組存在一定內阻（R2），當二次側負載阻抗（ZL）變化時，二次電流（I2）會隨ZL變化（I2≈I1/N，N為變比），導致內阻上的壓降（U=I2×R2）變化。若負載突然增大（如ZL減?。?/span>I2瞬間增大，內阻壓降驟升，實際輸出到負載的電壓（UL=U2?I2×R2）會 “跌落”。

2.鐵芯磁通量的動態響應滯后

電流互感器的鐵芯磁通量與一次電流、二次負載密切相關。當負載突變時，二次電流的變化會產生反向磁動勢（I2×N2），打破原有的磁動勢平衡（I1×N1≈I2×N2），導致鐵芯磁通量短暫波動。由于鐵芯存在磁滯效應和渦流損耗，磁通量無法瞬時調整至新的平衡狀態，進而導致二次感應電動勢出現瞬時跌落。

3.短路工況下的極端表現

當二次側突然短路（ZL=0）時，二次電流達到最大值（I2=U2/R2），內阻壓降占據主導，輸出電壓幾乎跌落至零，這一過程是 “頂降” 的極端體現。

三、“跌落” 的測試方法與量化標準

“跌落” 的測試需模擬實際運行中負載突變的場景，具體步驟如下：

1.測試條件

一次側通入額定電流（或 100% 額定電流）；

二次側初始接入額定負載（如 5VA、10VA，根據互感器型號確定）；

快速切換二次負載至極限值（通常為短路或 200% 額定負載）。

2.測量參數

用高精度示波器或記錄儀捕捉二次側輸出電壓（或電流）的動態變化，記錄負載切換前后的峰值差值，計算跌落幅度：

跌落幅度（%）=（切換前峰值-切換后峰值）/切換前峰值×100%

3.行業標準

根據 GB 1208-2017《電流互感器》，保護用電流互感器在額定一次電流下，二次負載從額定值突變?yōu)槎搪窌r(shí)，頂降幅度需≤10%（特殊工況可放寬至 15%）；測量用互感器對頂降要求更嚴格，通常需≤5%，以保證計量精度。

四、“跌落” 指標的工程意義

“跌落” 看似是一個抽象的參數，實則直接影響電力系統的安全與效率，具體體現在兩個核心場景：

1.繼電保護系統的可靠性

當電力系統發生短路故障時，一次側電流瞬間增大（可達額定值的 10-20 倍），二次側負載因保護裝置動作（如繼電器吸合）發生突變。若電流互感器頂降過大，二次輸出信號會嚴重失真，導致保護裝置誤動（提前動作）或拒動（延遲動作），擴大故障范圍。例如，在 110kV 變電站中，若電流互感器頂降超過 15%，可能導致線路保護延遲 10-20ms 動作，足以引發設備燒毀事故。

2.精密測量與計量的準確性

計量用電流互感器需在負載波動（如用戶用電負荷變化）時保持穩定輸出。頂降過大會導致電能表計量偏差，造成電費結算誤差。某省級電網數據顯示，頂降超標的互感器可能導致計量誤差達 ±3%，年累計電費偏差可達數十萬元。

五、影響 “跌落” 的關鍵因素與優化方向

電流互感器的 “跌落” 特性由設計和材料共同決定，核心影響因素包括：

1.二次繞組內阻

內阻越小，負載變化時的壓降變化越平緩，頂降越小。通過采用高導電率的銅線（如無氧銅線）、增加導線截面積，可降低繞組內阻。例如，2000A/5A 的保護用互感器，二次繞組內阻通?？刂圃?0.5Ω 以下。

2.鐵芯材料與結構

鐵芯的磁導率和磁滯損耗直接影響磁通量的動態響應。采用冷軋硅鋼片（如 30Q130）或納米晶合金材料，可減少磁滯效應，提升磁通量跟隨性。環形鐵芯比疊片鐵芯的磁路更均勻，頂降可降低 20%-30%。

3.額定容量設計

額定容量（二次側允許的最大負載功率）需與實際負載匹配。若實際負載超過額定容量，頂降會顯著增大。工程中通常按 “實際負載 = 0.7-1.0 倍額定容量” 設計，預留 20%-30% 余量。

六、總結

電流互感器的 “跌落”（頂降）是衡量其動態性能的 “晴雨表”，它不僅反映了互感器在負載突變時的穩定性，更直接關系到電力系統的保護可靠性和計量準確性。理解這一指標的定義、原理及測試方法，有助于工程師在選型、運維中做出科學決策 —— 例如，保護用互感器需優先控制頂降幅度以確?？焖夙憫?yīng)，計量用互感器則需通過材料優化將頂降降至最低以保證精度。在電力系統向高可靠性、高智能化發展的今天，對 “頂降” 等細節指標的重視，正是保障電網安全運行的關鍵所在。

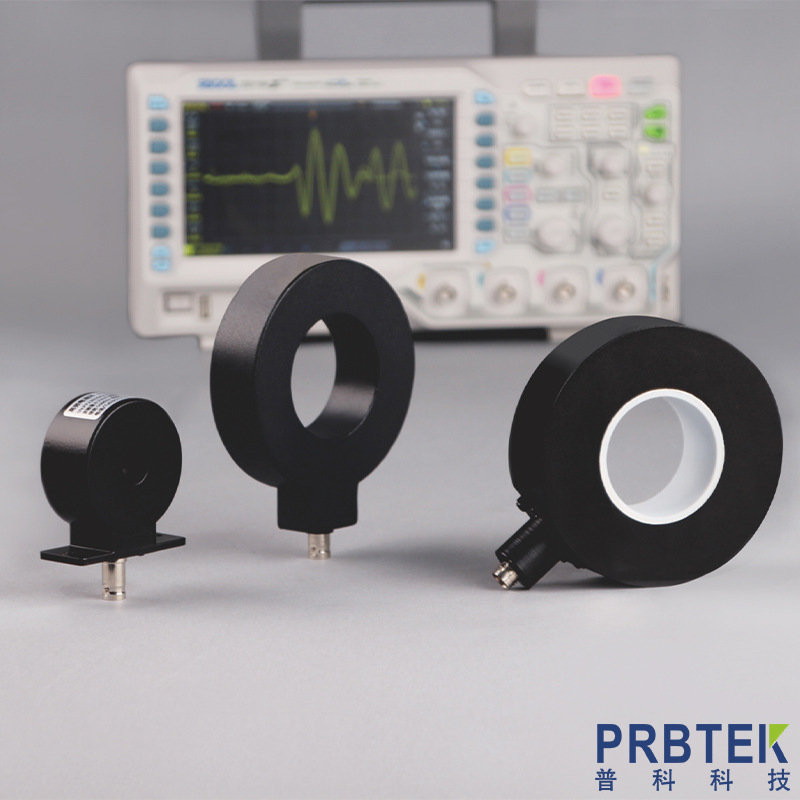

以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、羅氏線圈、電流互感器、射頻測試線纜及測試附件線等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn/
