差分探頭匹配電容的選擇與應用詳解

　　一、差分探頭匹配電容概述

　　差分探頭(Differential Probe)是電子測量中用于測量兩個測試點之間電壓差的高精度儀器，廣泛應用于高速數字電路、通信系統和電力電子等領域。匹配電容(Matching Capacitor)是差分探頭設計中的關鍵元件，直接影響探頭的帶寬、信號完整性和測量精度。

　　1.1 匹配電容的基本作用

　　匹配電容在差分探頭中主要承擔以下功能：

　　阻抗匹配：確保探頭輸入阻抗與待測電路阻抗相匹配，減少信號反射

　　高頻補償：補償探頭和連接線的高頻衰減特性

　　共模抑制：提高探頭的共模抑制比(CMRR)

　　帶寬擴展：優化高頻響應，擴展探頭的有效帶寬

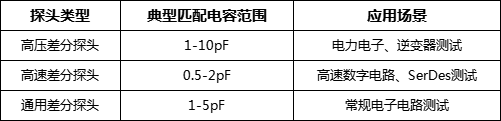

　　1.2 典型匹配電容值范圍

　　差分探頭的匹配電容通常在0.5pF至10pF之間，具體數值取決于：

      二、匹配電容的選擇原則

　　2.1 帶寬與電容的關系

　　匹配電容(Cm)與探頭帶寬(BW)的關系可用以下公式表示：

　　BW ∝ 1/(2π × R × Cm)

　　其中R為輸入阻抗。較小的匹配電容可獲得更高帶寬，但會降低輸入阻抗。

　　2.2 實際選擇考慮因素

　　1.被測信號頻率：

　　低頻應用(<100MHz)：可選擇較大電容(2-10pF)

　　高頻應用(>1GHz)：應選擇小電容(0.5-2pF)

　　2.輸入阻抗要求：

　　高阻抗測量(>1MΩ)：選擇較小電容

　　低阻抗測量：可適當增大電容

　　3.探頭衰減比：

　　高衰減比(如100:1)探頭通常需要較大匹配電容

　　低衰減比(如10:1)探頭使用較小電容

　　三、匹配電容的校準與調整

　　3.1 校準流程

　　1.使用標準方波信號源(通常1kHz)

　　2.連接探頭至校準端口

　　3.觀察示波器顯示的波形

　　4.調整匹配電容直至獲得理想方波(無過沖或欠沖)

　　3.2 常見調整方法

　　機械調整型：

　　旋轉探頭上的微調電容螺絲

　　典型調整范圍：±20%標稱值

　　電子補償型：

　　通過數字控制的可變電容陣列

　　可編程調整，精度可達0.1pF

　　四、實際應用案例

　　4.1 高速SerDes測試案例

　　測試28Gbps SerDes接口時：

　　選用帶寬>30GHz差分探頭

　　匹配電容選擇0.8pF

　　實現輸入電容<1pF

　　測得上升時間<15ps

　　4.2 電力電子測試案例

　　測試IGBT開關波形時：

　　選用高壓差分探頭(1000V)

　　匹配電容設置為3.3pF

　　實現帶寬>200MHz

　　共模抑制比>80dB @ 1MHz

　　五、常見問題解答

　　Q1：如何判斷匹配電容是否合適?

　　A：觀察被測方波信號：

　　出現過沖→電容偏小

　　出現欠沖→電容偏大

　　波形完美→電容適當

　　Q2：匹配電容對測量精度的影響有多大?

　　A：在1GHz測量中，1pF的匹配電容偏差可能導致：

　　上升時間誤差達10-15%

　　幅度誤差約2-5%

　　時序誤差可達ps級

　　Q3：能否自行更換差分探頭的匹配電容?

　　A不建議用戶自行更換，因為：

　　1.需要專業設備校準

　　2.涉及高頻PCB布局

　　3.可能影響探頭安全性能

　　六、未來發展趨勢

　　1.自適應匹配技術：

　　基于AI的自動電容匹配

　　實時根據被測信號特性調整

　　2.集成化設計：

　　將匹配電容與探頭前端IC集成

　　減少寄生參數

　　3.超寬帶設計：

　　新型材料(如氮化鎵)實現0.1-100pF可調范圍

　　支持DC-100GHz超寬帶測量

　　結論

　　差分探頭的匹配電容選擇是保證測量精度的關鍵因素，工程師應根據具體應用場景、信號特性和探頭規格綜合考慮。隨著高速電子技術的發展，匹配電容技術也在不斷創新，為更精確的測量提供支持。
