理解和使用偏移在Keysight Infiniimax主動探針中的應用

　　介紹

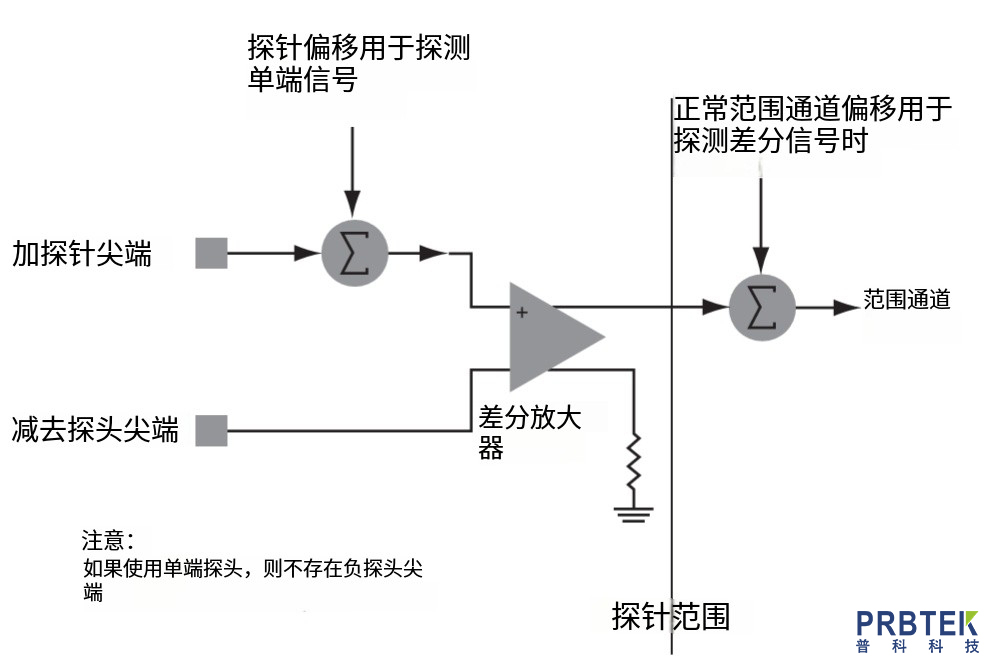

　　本文詳細介紹了如何在Keysight Infiniimax主動探針中應用偏移，以及如何將偏移用于各種應用場景。在主動探針或示波器前端應用偏移的主要目的是減去輸入信號中的大部分或全部直流分量，從而使信號更好地利用輸入的動態范圍。圖1展示了如何將偏移應用于Infiniimax探針的簡化示意圖。

圖1.InfiniiMax探針

　　信號類型和探針頭類型的三種情況

　　1.單端探針頭探測單端信號

　　2.差分探針頭探測單端信號

　　3.差分探針頭探測差分信號

　　在使用InfiniiMax探針與Infiniium示波器時，您可以通過在通道設置菜單下選擇“探針”按鈕來選擇合適的探針類型。這允許您選擇正在使用的探針頭類型，如果是差分探針頭，還可以選擇探針是用于單端信號還是差分信號。通過這些輸入，示波器將使用適用于您測量情況的適當偏移類型。每種情況的詳細信息如下：

　　案例1：?jiǎn)味颂结橆^探測單端信號

　　在這種情況下，示波器上的偏移控制控制探頭偏移，通道偏移設置為零。這允許在信號到達差分放大器之前從輸入信號中減去失調電壓。由于這個減法是在任何有源電路之前完成的，因此偏移范圍較大(對于113X放大器和25-kΩ探頭頭，偏移范圍為±12-V)。請注意，使用單端探頭時不存在負極探頭尖端，這意味著沒有任何東西插入探頭放大器的“-”輸入。這是正常的，不會造成任何問題。

　　案例2：差分探針頭探測單端信號

　　在這種情況下，示波器上的偏移控制控制探頭偏移，通道偏移設置為零。這允許在信號到達差分放大器之前從輸入信號中減去偏移電壓。由于這個減法是在任何有源電路之前完成的，因此偏移范圍較大(對于113X放大器和25-kΩ探頭頭，偏移范圍為±12-V)。差分探針可以比單端探針對單端信號進行更高的帶寬和更精確的測量，并且這種僅將偏移應用于差分探針正側的方法意味著不犧牲偏移范圍。

　　案例3：差分探針頭探測差分信號

　　對于這種情況，示波器上的偏移控制控制示波器通道偏移。探頭偏移未使用并設置為零。由于差分信號的正負側具有相同的直流分量，因此它將被減去，根據定義，探頭的輸出將以接地為中心。通道偏移允許根據需要移動屏幕上看到的波形。正負信號中允許的直流分量由探頭的公共模式范圍決定，其中113X探頭放大器和25-kΩ探頭頭的公共模式范圍為±6.75-V。

　　總結

　　了解如何正確使用偏移量，可以確保從InifiniiMax探針中獲得最大性能和動態范圍。此外，InifiniiMax差分探針中獨特的探針偏移量應用方法，可以在不犧牲偏移量范圍的情況下，為單端信號提供差分探針的全部好處。
