射頻電流探頭在直流電流注入測試中的關鍵應用與案例分析

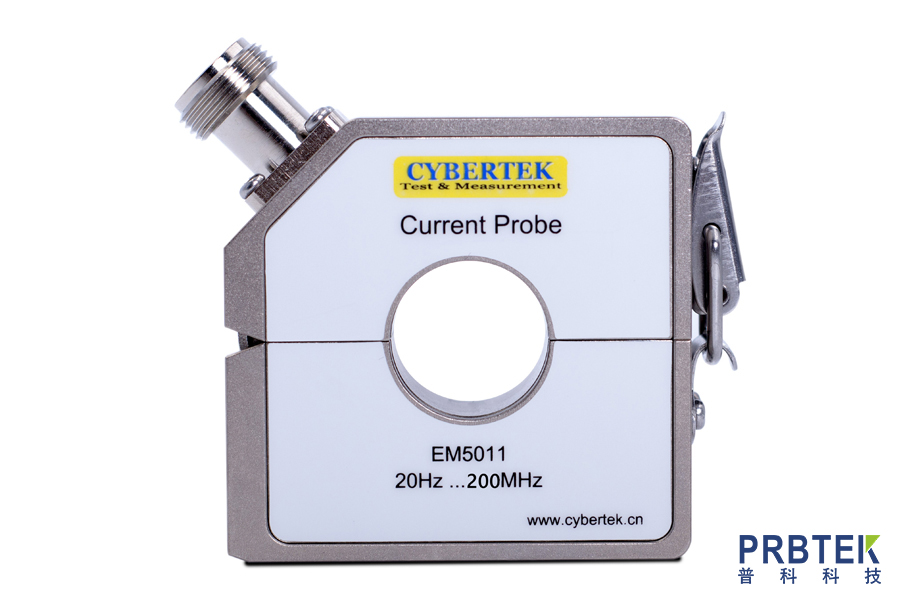

　　射頻電流探頭(RF Current Probe)是一種用于測量高頻電流的儀器，廣泛應用于電磁兼容性(EMC)測試、射頻(RF)電路設計、天線測試等領域。在直流電流注入(DBCI)試驗和直流電流注入測試(DCIP)中，射頻電流探頭發揮著至關重要的作用。本文將詳細介紹射頻電流探頭在DBCI試驗和DCIP中的應用，并探討其在實際測試中的關鍵作用。

　　射頻電流探頭的基本原理

　　射頻電流探頭的工作原理基于電磁感應。當高頻電流通過導體時，會在周圍產生交變磁場。射頻電流探頭通過感應這個交變磁場，將其轉換為電壓信號，從而實現對高頻電流的測量。射頻電流探頭通常具有以下特點：

　　高靈敏度：能夠檢測到微弱的高頻電流信號。

　　寬頻帶：覆蓋從低頻到高頻的廣泛頻率范圍。

　　低噪聲：在測量過程中引入的噪聲極低，確保測量結果的準確性。

　　DBCI試驗中的射頻電流探頭應用

　　1.DBCI試驗簡介

　　直流電流注入(DBCI)試驗是一種用于評估電子設備在直流電流注入條件下的電磁兼容性(EMC)性能的測試方法。該試驗通過向被測設備注入直流電流，模擬實際使用中可能遇到的電磁干擾，從而評估設備的抗干擾能力。

　　2.射頻電流探頭在DBCI試驗中的作用

　　在DBCI試驗中，射頻電流探頭主要用于以下幾個方面：

　　電流測量：射頻電流探頭用于測量注入到被測設備中的直流電流，確保注入電流的準確性和穩定性。

　　干擾檢測：通過射頻電流探頭檢測被測設備在直流電流注入過程中產生的電磁干擾，評估設備的抗干擾性能。

　　信號分析：射頻電流探頭可以將檢測到的電流信號轉換為電壓信號，便于后續的信號分析和處理。

　　3.實際應用案例

　　在某電子設備的DBCI試驗中，使用射頻電流探頭對注入的直流電流進行實時監測。通過射頻電流探頭檢測到的電流信號，研究人員發現設備在特定頻率下出現了明顯的電磁干擾。進一步分析表明，該干擾源于設備內部的電源模塊。通過優化電源模塊的設計，設備的抗干擾性能得到了顯著提升。

　　DCIP中的射頻電流探頭應用

　　1.DCIP簡介

　　直流電流注入測試(DCIP)是一種用于評估電子設備在直流電流注入條件下的性能和穩定性的測試方法。該測試通過向被測設備注入直流電流，模擬實際使用中可能遇到的電流波動，從而評估設備的電流耐受能力。

　　2.射頻電流探頭在DCIP中的作用

　　在DCIP中，射頻電流探頭主要用于以下幾個方面：

　　電流監測：射頻電流探頭用于實時監測注入到被測設備中的直流電流，確保測試過程的準確性和可重復性。

　　故障診斷：通過射頻電流探頭檢測設備在直流電流注入過程中出現的異常電流信號，幫助診斷設備的潛在故障。

　　性能評估：射頻電流探頭可以將檢測到的電流信號轉換為電壓信號，便于后續的性能評估和數據分析。

　　3.實際應用案例

　　在某電源設備的DCIP中，使用射頻電流探頭對注入的直流電流進行實時監測。通過射頻電流探頭檢測到的電流信號，研究人員發現設備在特定電流值下出現了明顯的電流波動。進一步分析表明，該波動源于設備的電流調節電路。通過優化電流調節電路的設計，設備的電流穩定性得到了顯著提升。

　　結論

　　射頻電流探頭在DBCI試驗和DCIP中發揮著至關重要的作用。通過高靈敏度、寬頻帶和低噪聲的特點，射頻電流探頭能夠準確測量和監測直流電流，幫助研究人員評估設備的電磁兼容性和電流耐受能力。在實際應用中，射頻電流探頭不僅提高了測試的準確性和可靠性，還為設備的優化設計提供了重要的數據支持。隨著技術的不斷進步，射頻電流探頭將在更多領域展現出其獨特的價值。
