羅式線圈的工作原理：從電磁感應到精確測量

　　羅式線圈(Rogowski Coil)是一種用于測量交流電流的傳感器，廣泛應用于電力系統、工業控制和科學研究等領域。其獨特的設計和工作原理使其能夠在不直接接觸被測電路的情況下，精確測量大電流。本文將深入探討羅式線圈的工作原理，從電磁感應的基本原理到其在實際應用中的精確測量方法。

　　電磁感應的基本原理

　　羅式線圈的工作原理基于法拉第電磁感應定律，該定律指出，當一個閉合電路中的磁通量發生變化時，電路中會產生感應電動勢。數學表達式為：

　　其中，是感應電動勢，ΦB 是通過電路的磁通量，t 是時間。

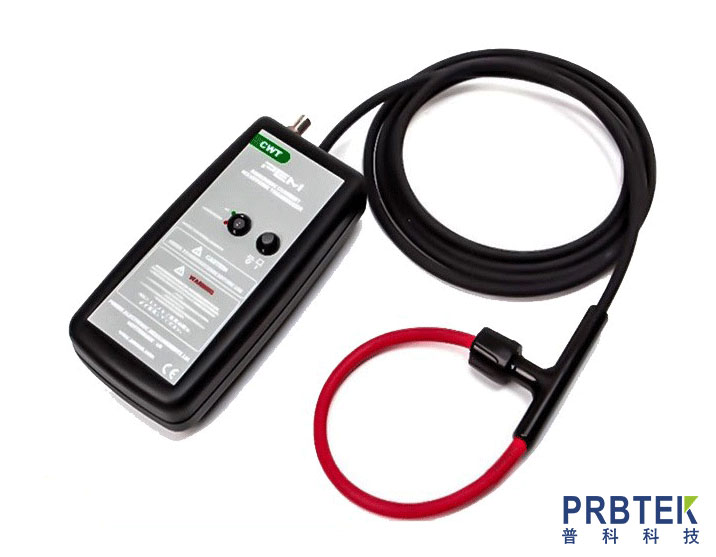

　　羅式線圈的結構

　　羅式線圈通常由以下幾個部分組成：

　　1.線圈繞組：由多匝細導線繞制而成，通常呈螺旋狀或環形。

　　2.磁芯：在某些設計中，線圈會繞在一個非磁性材料(如空氣或塑料)的磁芯上。

　　3.輸出端：線圈的兩端連接到測量設備，用于輸出感應電動勢。

　　工作原理

　　當羅式線圈環繞在被測導體周圍時，導體中流過的交流電流會在周圍產生交變磁場。根據法拉第電磁感應定律，這個交變磁場會在羅式線圈中產生感應電動勢。具體過程如下：

　　1.磁場產生：被測導體中的交流電流 I(t) 產生交變磁場 B(t)。

　　2.磁通量變化：交變磁場 B(t) 通過羅式線圈的繞組，產生變化的磁通量 ΦB(t)。

　　3.感應電動勢：根據法拉第電磁感應定律，變化的磁通量 ΦB(t) 在線圈中產生感應電動勢 。

　　4.信號處理：感應電動勢  通過輸出端連接到測量設備，經過積分等信號處理，最終得到被測電流的精確值。

　　精確測量的關鍵因素

　　為了實現精確測量，羅式線圈的設計和使用需要考慮以下幾個關鍵因素：

　　1.線圈繞組的均勻性：線圈繞組的均勻性直接影響磁通量的分布和感應電動勢的準確性。

　　2.磁芯材料的選擇：非磁性材料可以減少磁滯和渦流損耗，提高測量精度。

　　3.信號處理技術：由于感應電動勢與被測電流的導數成正比，通常需要通過積分電路來還原原始電流信號。

　　4.溫度補償：溫度變化會影響線圈的電阻和電感，因此需要采取溫度補償措施。

　　實際應用

　　羅式線圈在多個領域有著廣泛的應用，包括但不限于：

　　1.電力系統：用于測量高壓輸電線路中的大電流，確保電力系統的安全運行。

　　2.工業控制：在電機控制和變頻器中，用于實時監測電流，提高控制精度。

　　3.科學研究：在實驗室中，用于測量脈沖電流和高頻電流，支持各種科學實驗。

　　結論

　　羅式線圈作為一種非接觸式電流測量傳感器，其工作原理基于電磁感應的基本原理。通過合理的設計和精確的信號處理，羅式線圈能夠?qū)崿F(xiàn)對交流電流的高精度測量。在實際應用中，羅式線圈以其獨特的優勢，成為電力系統、工業控制和科學研究等領域不可或缺的工具。
