差分探頭與光隔離差分探頭的區別

　　在電子測量領域，差分探頭和光隔離差分探頭是兩種常用的測量工具，它們在不同的應用場景中發揮著重要作用。本文將詳細探討這兩種探頭的區別，包括工作原理、應用場景、優缺點等方面。

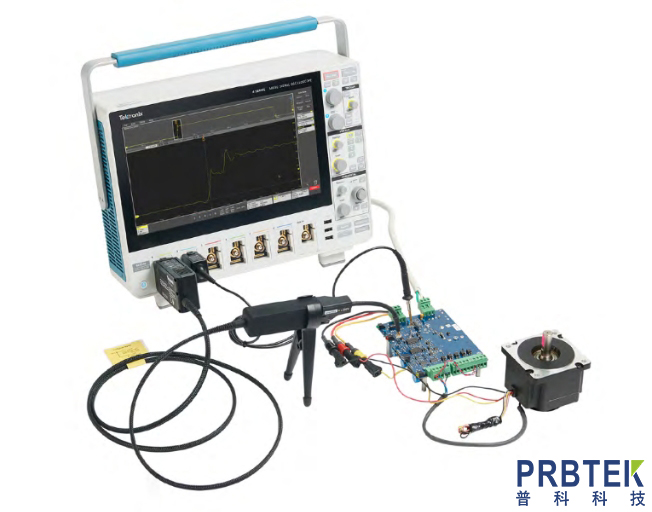

　　一. 差分探頭

　　1.1 工作原理

　　差分探頭是一種用于測量兩個信號之間電壓差的設備。它通過將兩個輸入信號進行比較，輸出它們的差值。差分探頭通常具有高輸入阻抗和共模抑制比(CMRR)，能夠有效抑制共模噪聲，從而準確測量差分信號。

　　1.2 應用場景

　　差分探頭廣泛應用于以下場景：

　　高速數字信號測量：如PCIe、USB等高速接口的信號完整性測試。

　　電源噪聲測量：用于測量電源紋波和噪聲。

　　差分信號測量：如RS485、CAN等差分通信協議的信號測量。

　　1.3 優缺點

　　優點：

　　高共模抑制比：能夠有效抑制共模噪聲，提高測量精度。

　　高輸入阻抗：減少對被測電路的影響。

　　缺點：

　　帶寬限制：某些差分探頭的帶寬可能不足以應對極高頻率的信號。

　　成本較高：高質量的差分探頭價格相對較高。

　　二. 光隔離差分探頭

　　2.1 工作原理

　　光隔離差分探頭在差分探頭的基礎上增加了光隔離技術。它通過光電轉換器將電信號轉換為光信號，再通過光纖傳輸?shù)浇邮斩?，最后將光信號轉換回電信號。這種設計使得探頭與被測電路之間實現了電氣隔離，從而避免了地環路干擾和共模噪聲的影響。

　　2.2 應用場景

　　光隔離差分探頭適用于以下場景：

　　高壓測量：如電力電子設備中的高壓信號測量。

　　隔離測量：需要電氣隔離的場合，如醫療設備、工業控制系統等。

　　長距離傳輸：光纖傳輸可以有效減少信號衰減和干擾。

　　2.3 優缺點

　　優點：

　　電氣隔離：有效避免地環路干擾和共模噪聲。

　　長距離傳輸：光纖傳輸減少信號衰減和干擾。

　　高安全性：適用于高壓和危險環境下的測量。

　　缺點：

　　成本更高：由于增加了光隔離技術，成本較普通差分探頭更高。

　　復雜性增加：光隔離探頭的設計和使用相對復雜。

　　3. 對比總結

　　4. 結論

　　差分探頭和光隔離差分探頭各有其獨特的優勢和適用場景。差分探頭適用于一般的差分信號測量，具有高共模抑制比和較低的復雜性;而光隔離差分探頭則適用于需要電氣隔離、高壓測量和長距離傳輸?shù)奶厥鈭龊?，盡管成本較高且設計復雜，但在特定應用中具有不可替代的優勢。

　　選擇哪種探頭應根據具體的測量需求和環境條件來決定，以確保測量結果的準確性和安全性。
