為何普通探頭不適合測上下管門極信號以及適用探頭解析

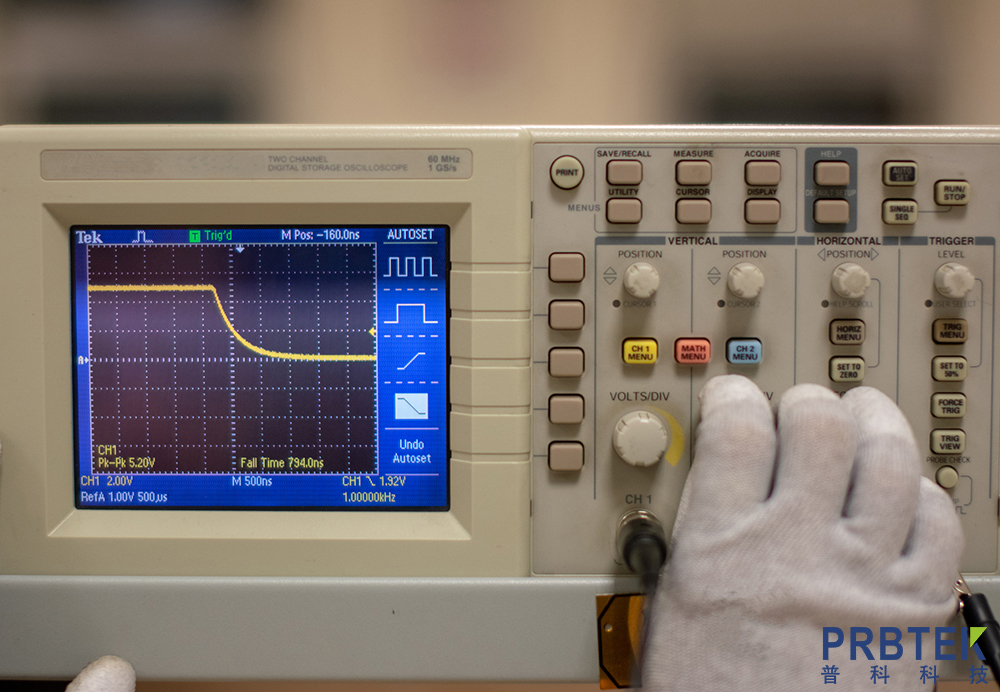

　　普通探頭不能用于測量上下管的門極信號，主要有以下幾個原因：

　　1. 電壓范圍不匹配

　　門極信號特點：在許多功率電子電路中，上下管(例如在半橋或全橋電路中的開關管)的門極信號通常具有特定的電壓范圍。例如，在一些常見的MOSFET(金屬氧化物半導體場效應晶體管)應用中，門極驅動電壓可能在幾伏到幾十伏之間。

　　普通探頭限制：普通探頭通常是為測量相對較低的電壓范圍而設計的，其量程可能有限，一般適用于測量幾伏以下的信號。如果使用普通探頭去測量上下管的門極信號，當門極信號電壓超出探頭的量程時，可能會導致探頭損壞，無法準確測量信號，甚至可能對測量設備和操作人員造成安全風險。例如，若普通探頭的量程為±5V，而門極信號電壓達到了20V，超出量程的電壓可能會使探頭內部的電子元件過載，影響其正常工作。

　　2. 頻率響應不合適

　　門極信號特性：上下管的門極信號往往具有較高的頻率特性。在開關電源等應用中，開關管的開關頻率可能從幾十kHz到數MHz甚至更高。這些高頻信號要求測量探頭具有良好的高頻響應能力，以準確捕捉信號的變化。

　　普通探頭不足：普通探頭的頻率響應通常較低，無法滿足測量高頻門極信號的要求。當測量高頻信號時，普通探頭可能會引入較大的測量誤差，導致信號失真。例如，普通探頭的帶寬可能只有幾十kHz，對于一個1MHz的門極信號，探頭無法準確地跟蹤信號的快速變化，測量結果可能會顯示出與實際信號不同的波形和頻率特性。

　　3. 電氣隔離需求

　　電路安全要求：在上下管的電路中，通常存在較高的電壓和電流。為了確保測量的安全性和準確性，需要對測量探頭進行電氣隔離，以防止高壓對測量設備和人員造成危害。

　　普通探頭缺陷：普通探頭一般不具備足夠的電氣隔離能力。當測量上下管的門極信號時，如果沒有有效的電氣隔離，高壓可能會通過探頭傳導到測量設備，損壞設備甚至危及操作人員的安全。例如，在半橋電路中，上下管之間可能存在幾百伏的電壓差，如果使用沒有電氣隔離的普通探頭測量門極信號，可能會導致測量設備短路，引發安全事故。

　　4. 共模抑制能力不足

　　門極信號環境：上下管的門極信號可能會受到共模干擾的影響。在實際電路中，由于電源的波動、電磁干擾等因素，可能會在門極信號上疊加共模噪聲。為了準確測量門極信號，需要探頭具有良好的共模抑制能力，能夠抑制共模噪聲的干擾。

　　普通探頭局限：普通探頭的共模抑制比通常較低，無法有效地抑制共模干擾。當測量受到共模干擾的門極信號時，普通探頭可能會將共模噪聲誤認為是有效信號，導致測量結果不準確。例如，在一個存在較強電磁干擾的環境中，普通探頭可能無法區分門極信號和共模噪聲，測量得到的波形可能會出現嚴重的失真和噪聲干擾。

　　要測量上下管的門極信號，需要選擇具有特定性能和功能的探頭，以下是幾種適用的探頭類型及其特點：

　　1. 高壓差分探頭

　　工作原理：高壓差分探頭通過測量兩個輸入信號之間的差值來獲取所需的信號。它具有兩個輸入端，分別連接到被測信號的兩個點(例如上下管的門極)，然后通過內部電路計算并輸出這兩個信號之間的差值。這種測量方式可以有效地抑制共模干擾，因為共模信號在兩個輸入端上是相同的，相減后會被消除，只留下差分信號(即所需的門極信號)。

　　優勢

　　高電壓測量能力：能夠測量較高的電壓信號，適用于上下管門極信號中可能出現的較高電壓范圍。例如，一些高壓差分探頭可以測量高達數千伏的電壓，滿足大多數功率電子電路中門極信號的測量需求。

　　良好的共模抑制比：可以有效地抑制共模干擾，提高測量的準確性。在復雜的電磁環境中，能夠準確地測量門極信號，減少噪聲對測量結果的影響。例如，在工業現場存在大量電磁干擾的情況下，高壓差分探頭可以清晰地測量出門極信號的真實波形。

　　應用場景：廣泛應用于各種高壓、高頻的功率電子電路中，如開關電源、電機驅動器、逆變器等，用于測量上下管的門極信號，分析電路的工作狀態和性能。

　　2. 高頻電流探頭

　　工作原理：高頻電流探頭基于電磁感應原理工作。當電流通過被測導體時，會在導體周圍產生磁場，高頻電流探頭中的感應線圈會感應到這個磁場，并根據電磁感應定律產生相應的感應電動勢。通過測量感應電動勢的大小和變化，可以得到被測電流的信息。對于門極信號的測量，高頻電流探頭可以通過測量門極驅動電路中的電流來間接反映門極信號的變化。

　　優勢

　　高頻響應特性好：能夠準確地測量高頻信號，適用于上下管門極信號中高頻成分的測量。例如，對于開關頻率高達數MHz的門極信號，高頻電流探頭可以準確地捕捉到信號的快速變化，提供清晰的波形顯示。

　　非接觸式測量：不需要直接連接到被測電路，避免了對電路的干擾和影響。在一些對電路穩定性要求較高的應用中，非接觸式測量可以保證測量過程不會引入額外的噪聲和誤差。

　　應用場景：常用于高頻功率電子電路、通信電路等領域，用于測量門極信號的高頻特性，分析電路的開關過程和電磁兼容性。

　　3. 隔離探頭

　　工作原理：隔離探頭采用了特殊的隔離技術，如光電隔離、磁隔離等，將被測信號與測量設備進行電氣隔離。在測量過程中，被測信號通過隔離元件傳輸?shù)綔y量設備，而隔離元件可以阻止高壓和干擾信號的傳導，確保測量設備和操作人員的安全。

　　優勢

　　電氣隔離功能：提供了可靠的電氣隔離，防止高壓對測量設備和人員造成危害。在上下管電路中，存在較高的電壓和電流，使用隔離探頭可以保證測量的安全性。例如，在高壓功率變換器中，隔離探頭可以有效地隔離高壓側和低壓側的電路，避免高壓擊穿測量設備。

　　減少地環路干擾：可以避免地環路干擾的影響，提高測量的準確性。地環路干擾是由于不同接地電位之間的差異引起的，會導致測量信號中出現噪聲和誤差。隔離探頭通過隔離被測信號和測量設備的地，可以消除地環路干擾。

　　應用場景：適用于各種需要電氣隔離的測量場合，特別是在高壓、大功率的電子電路中，如電力系統、工業自動化等領域，用于測量上下管的門極信號，確保測量的安全和準確。
