羅氏線圈誤差：全面解析與應對策略

　　一、引言

　　在當今電氣測量領域，羅氏線圈作為一種重要的電流測量傳感器，被廣泛應用于電力系統、工業自動化、新能源等眾多行業。然而，如同任何測量設備一樣，羅氏線圈也存在一定的誤差，這些誤差會影響測量結果的準確性和可靠性。深入理解羅氏線圈的誤差來源、特性以及掌握有效的應對策略，對于確保高質量的電氣測量至關重要。本文將對羅氏線圈的誤差進行全面的剖析，旨在為電氣工程師、科研人員以及相關從業者提供有價值的參考。

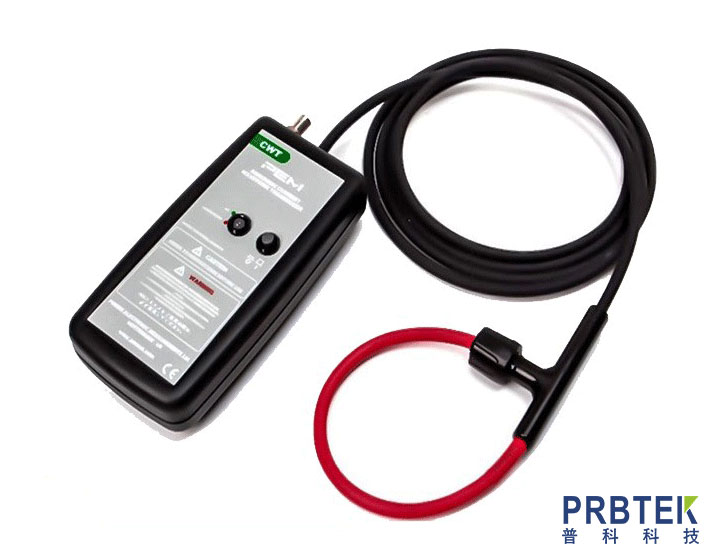

　　二、羅氏線圈的工作原理簡述

　　羅氏線圈是一種基于電磁感應原理的電流傳感器。它由均勻纏繞在非鐵磁性骨架上的線圈構成。當被測電流通過載流導體時，會在周圍空間產生磁場，羅氏線圈匝鏈該磁場，根據法拉第電磁感應定律，線圈中會感應出電動勢。其感應電動勢與被測電流的變化率成正比，通過積分等信號處理手段，可得到與被測電流幅值成正比的輸出信號，從而實現對電流的測量。

　　三、羅氏線圈的誤差來源

　　(一)制造工藝誤差

　　線圈繞制不均勻

　　在羅氏線圈的制造過程中，如果線圈繞制時線匝間距不一致，會導致線圈的自感和互感分布不均勻。這種不均勻性會使感應電動勢與理論值產生偏差，尤其在高頻電流測量時，誤差更為明顯。例如，在繞制過程中部分區域線匝緊密，而其他區域稀疏，會造成磁場耦合程度的差異，進而影響測量精度。

　　骨架材料與尺寸偏差

　　骨架的材料特性和尺寸精度對羅氏線圈的性能有重要影響。若骨架材料的磁導率不穩定或與設計值有偏差，會改變線圈的電磁環境，導致測量誤差。同時，骨架的尺寸誤差，如內徑、外徑或長度的偏差，會影響線圈的匝數密度和匝鏈的磁通量，使感應電動勢偏離準確值。

　　(二)頻率響應誤差

　　分布電容的影響

　　羅氏線圈的匝間以及線圈與外部電路之間存在分布電容。在低頻時，分布電容的影響較小，但隨著頻率的升高，電容的容抗減小，會分流一部分感應電流，使得線圈的輸出信號發生畸變，導致測量誤差增大。特別是在測量高頻脈沖電流或高頻諧波含量豐富的電流時，分布電容的存在會嚴重影響測量的準確性。

　　電感與電阻的頻率特性

　　線圈自身的電感和電阻也具有頻率特性。隨著頻率的變化，電感的感抗和電阻的阻值會改變，從而影響線圈的阻抗特性。當頻率超出一定范圍時，這種阻抗變化會導致線圈與測量電路之間的匹配不良，使測量信號的傳輸和處理出現偏差，進而引入測量誤差。

　　(三)環境因素引起的誤差

　　溫度變化

　　溫度對羅氏線圈的影響主要體現在線圈材料的電阻溫度系數和骨架材料的熱膨脹系數上。當溫度升高時，線圈導線的電阻增大，會使線圈的損耗增加，感應電動勢減小。同時，骨架的熱膨脹可能會改變線圈的幾何形狀和匝間距離，影響磁場的耦合效果，從而產生測量誤差。在一些環境溫度變化較大的應用場景，如戶外電力設備監測或工業高溫環境下的電流測量，溫度引起的誤差不容忽視。

　　外部磁場干擾

　　羅氏線圈在工作時容易受到外部磁場的干擾。如果周圍存在其他強電流回路或永磁體等產生的磁場，這些外部磁場會與被測電流產生的磁場疊加，使羅氏線圈匝鏈的總磁通量發生改變，導致感應電動勢出現偏差，影響測量的準確性。在電力系統中，多設備密集布置的情況下，這種外部磁場干擾的問題較為常見。

　　(四)積分器相關誤差

　　積分器的漂移

　　積分器是羅氏線圈信號處理電路中的關鍵部分。由于電子元件的特性，積分器可能會出現零點漂移現象。隨著時間的推移，積分器的輸出會逐漸偏離零位，即使在沒有輸入電流信號時，也會有輸出信號，這會給測量結果帶來固定的偏差，尤其在長時間連續測量或低電流測量時，積分器漂移的影響更為顯著。

　　積分器的帶寬限制

　　積分器的帶寬有限，對于快速變化的電流信號，如高頻脈沖電流或含有豐富高頻諧波的電流，積分器可能無法準確地對感應電動勢進行積分運算。當電流信號的頻率超過積分器的帶寬時，積分器的輸出會出現失真，導致測量誤差增大。

　　四、羅氏線圈誤差的特性分析

　　(一)誤差與頻率的關系

　　羅氏線圈的誤差在不同頻率段呈現出不同的特性。在低頻段，制造工藝誤差和溫度變化引起的誤差相對較為突出。隨著頻率的升高，分布電容、電感和電阻的頻率特性以及積分器帶寬限制等因素導致的誤差逐漸成為主導。例如，在低頻時，線圈繞制不均勻引起的自感和互感偏差對測量結果有較大影響;而在高頻時，分布電容的分流作用和積分器對高頻信號處理的局限性會使測量誤差迅速增大。

　　(二)誤差與電流幅值的關系

　　一般情況下，在小電流測量時，積分器漂移、制造工藝誤差等因素對測量誤差的影響相對較大。因?yàn)樾‰娏鳟a(chǎn)生的感應電動勢較小，這些誤差源在測量結果中所占的比重相對較高。而在大電流測量時，線圈的非線性特性、溫度升高導致的電阻變化等因素可能會引起較大的誤差。例如，大電流通過線圈時，由于線圈導線的發熱，電阻增大，會使線圈的輸出信號產生非線性變化，從而影響測量精度。

　　(三)誤差的隨機性與系統性

　　羅氏線圈的誤差既有系統性誤差，也有隨機性誤差。制造工藝誤差、積分器的漂移等屬于系統性誤差，這些誤差在相同的測量條件下會重復出現，并且具有一定的規律性，可以通過校準等方法進行修正。而外部磁場干擾、溫度的隨機波動等因素引起的誤差則具有隨機性，難以預測和完全消除，但可以通過采取屏蔽、溫度補償?shù)却胧﹣頊p小其影響。

　　五、減小羅氏線圈誤差的策略

　　(一)優化制造工藝

　　采用高精度繞線設備

　　使用先進的自動化繞線設備，能夠精確控制線圈的繞制參數，保證線匝間距均勻一致，減少因繞制不均勻帶來的自感和互感偏差。例如，一些高精度繞線機可以將線匝間距的誤差控制在極小范圍內，提高線圈的制造精度。

　　嚴格篩選骨架材料與控制尺寸精度

　　選擇磁導率穩定、熱膨脹系數小的骨架材料，并對骨架的尺寸進行嚴格的質量控制。在生產過程中，采用高精度的加工工藝和檢測手段，確保骨架的內徑、外徑和長度等尺寸符合設計要求，從而減少因骨架因素導致的測量誤差。

　　(二)改善頻率響應特性

　　補償分布電容

　　通過在羅氏線圈的電路中添加合適的電容補償網絡，可以抵消分布電容的影響。例如，采用并聯電容或串聯電感電容組合的方式，調整電路的阻抗特性，使線圈在較寬的頻率范圍內具有穩定的輸出特性，減小高頻測量時的誤差。

　　優化線圈電感與電阻設計

　　在設計羅氏線圈時，合理選擇線圈的匝數、線徑和繞制方式，優化線圈的電感和電阻值，使其在工作頻率范圍內具有較好的阻抗匹配特性。同時，可以采用特殊的導線材料或繞制工藝，降低電阻的溫度系數，減小因電阻隨頻率和溫度變化而產生的誤差。

　　(三)應對環境因素影響

　　溫度補償

　　采用溫度傳感器實時監測羅氏線圈的工作溫度，根據溫度變化對測量結果進行補償。可以通過建立溫度與測量誤差之間的數學模型，在測量電路中加入溫度補償電路，自動調整測量輸出，抵消溫度變化引起的誤差。例如，利用熱敏電阻或熱電偶等溫度傳感器，結合微處理器控制的補償算法，實現對溫度誤差的有效補償。

　　磁場屏蔽

　　為了減少外部磁場干擾，可采用磁屏蔽材料對羅氏線圈進行屏蔽。如使用高導磁率的金屬材料制成屏蔽罩，將羅氏線圈包裹起來，使外部磁場難以穿透屏蔽罩進入線圈內部，從而降低外部磁場對測量結果的影響。在設計屏蔽罩時，要考慮屏蔽材料的厚度、屏蔽效能以及與線圈的耦合關系等因素，確保屏蔽效果最佳。

　　(四)提高積分器性能

　　選用低漂移積分器元件

　　在積分器電路設計中，選擇具有低零點漂移特性的運算放大器等電子元件。例如，一些高精度的專用運算放大器，其漂移電壓極低，能夠有效減少積分器漂移對測量結果的影響。同時，對積分器電路進行合理的布局和布線，減少溫度變化、電磁干擾等因素對積分器元件的影響。

　　拓寬積分器帶寬

　　采用高速運算放大器或特殊的積分電路結構，拓寬積分器的帶寬，提高其對高頻信號的處理能力。例如，采用具有高增益帶寬積的運算放大器，并結合合適的反饋網絡設計，使積分器能夠準確地對高頻變化的感應電動勢進行積分運算，減小高頻測量時因積分器帶寬限制而產生的誤差。

　　六、結論

　　羅氏線圈在電氣測量中具有重要地位，但誤差問題不可忽視。通過深入了解其誤差來源、特性以及采取有效的應對策略，可以顯著提高羅氏線圈的測量精度。在制造工藝優化、頻率響應改善、環境影響應對和積分器性能提升等多方面綜合施策，能夠使羅氏線圈更好地滿足現代電氣測量對準確性和可靠性的要求，為電力系統運行監測、工業自動化控制、新能源開發等眾多領域提供更加精準的電流測量服務，推動相關行業的技術進步和發展。
