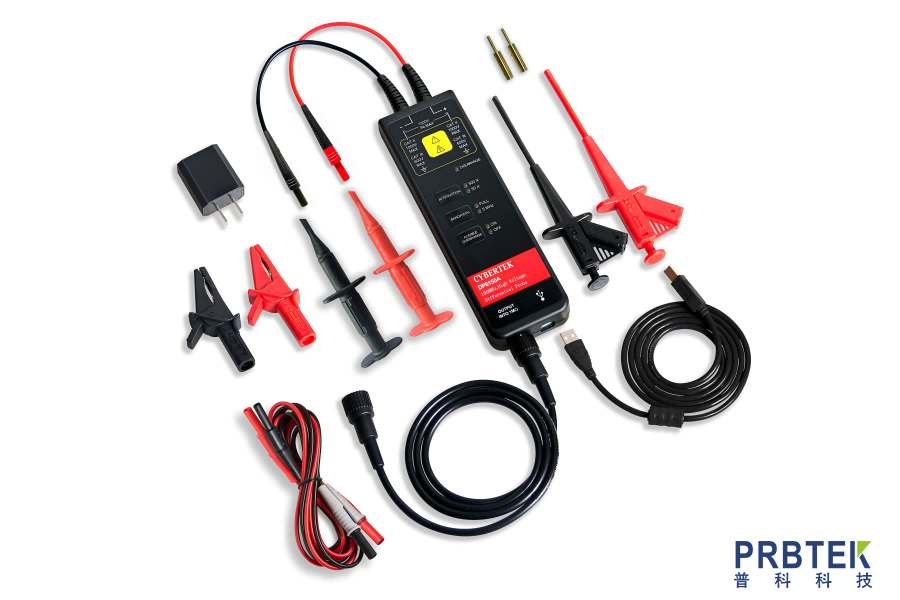

知用CYBERTEK高壓差分探頭DP6070A的操作步驟及其注意事項

　　1. 概 述

　　DP6000A 系列高壓差分探頭是具有浮地測量功能的高壓差分探頭。其帶寬最高達到100MHz，滿足了大部分測試系統的需要。豐富的量程可供選擇，其差動測量電壓范圍滿足大部分測試電路的要求。探頭長期使用后若出現失調現象，用戶可進入測試模式，調整偏置，實現歸零。電子輕觸式按鍵，使得使用壽命更長。具有 5MHz 帶寬限制功能選擇，5MHz 頻率帶寬滿足大部分開關電源中FETs的開關頻率的測量，并可以濾除更高頻率的噪聲和干擾。帶有聲光報警功能，且可手動關閉聲音報警功能，更具有人性化設計。USB 供電接口，使用更加方便靈活。探頭配備標準的BNC 輸出接口，可與任何廠家的示波器配合使用(要求示波器的輸入阻抗設置為 1MΩ;當選擇50Ω時，衰減倍數會多衰減一倍)測量被測電路波形;自動保存功能，防止掉電后用戶重復操作。探頭具備良好的共模噪聲抑制能力，輸入端具有較高的輸入阻抗和較低電容，可以準確高速地測量差分電壓信號。可廣泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。

　　2. 應 用

　　浮地電壓測量

　　變頻器

　　開關電源設計

　　焊接﹑電鍍電源

　　感應加熱﹑電磁爐

　　電機驅動設計

　　電子鎮流器設計

　　CRT 顯示器設計

　　逆變﹑UPS 電源

　　變頻家電

　　電源轉換等相關設計

　　電工實驗

　　低壓電器試驗

　　電力電子和電力傳動實驗等

　　3.操作步驟

　　測試前應估計被測電壓幅值，若超過電壓量程，可能會損壞探頭，造成產品損壞。

　　輸入線和輸出線連接好探頭;探頭與示波器或者其它測量儀器連接。

　　電源適配器接入電壓探頭，綠色電源指示燈亮。根據測量電壓，探頭選擇合適的量程;當測量電壓超過量程時，過載指示燈會亮，且有報警聲,報警聲也可以手動選擇關閉。

　　根據探頭的量程設置好示波器或者其它測量儀器的衰減比例;根據被測電壓的大小，調整好示波器的靈敏度。

　　根據需要連接探頭夾具，連接被測對象開始測量。測試時，探頭主體應盡量遠離高壓脈沖電路以減小對探頭的干擾。

　　測試完畢后，先關閉被測電路電源，再關閉探頭電源，將兩個輸入端與被測點斷開，輸出BNC插頭從示波器上拔下。

　　4.使用注意事項：

　　在測量時應盡量使輸入線纏繞，這樣可以更好的消除引線電感和外界噪聲，提高高頻響應和抗干擾的能力。纏繞方式如下圖所示：

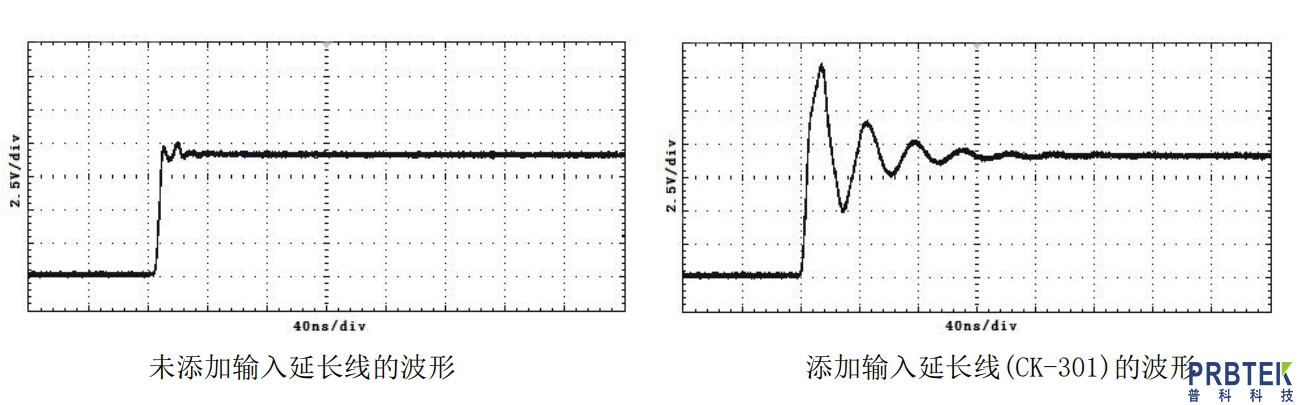

　　在測量時應盡量不要延長輸入線，否則會引入更多的噪聲。如果必須要額外加長輸入線，則應保證延長線的長度相同，而且輸入頻率不超過 5MHz，如果超過5MHz 輸出會有一定的誤差。如下圖所示：
