泰克TEKTRONIX高壓差分探頭P5202A的產品說明及其應用

　　泰克提供廣泛的高壓探測解決方案組合，使用戶能夠安全、準確地進行浮動測量。

　　安全的高壓探頭解決方案

　　TMDP0200 和 P5202A 專為差分要求高達 ±750 V 的中壓應用而設計。這些探頭具有較低的衰減范圍并提供更好的信噪比。

　　連接選項

　　P5202A探頭配備了 Tektronix TekProbe ?接口，可將刻度信息傳送至示波器?？梢灾苯舆B接到配置了 TekProbe ?接口的示波器，或者連接到與 1103 TekProbe ?電源 一起使用的任何示波器。

　　主要特點：

　　超范圍指示器

　　安全認證

　　可切換衰減

　　可切換帶寬限制

　　應用領域：

　　浮動測量

　　開關電源設計

　　電機驅動設計

　　電子鎮流器設計

　　CRT顯示器設計

　　電源轉換器設計與服務

　　功率器件評估

　　安裝使用：

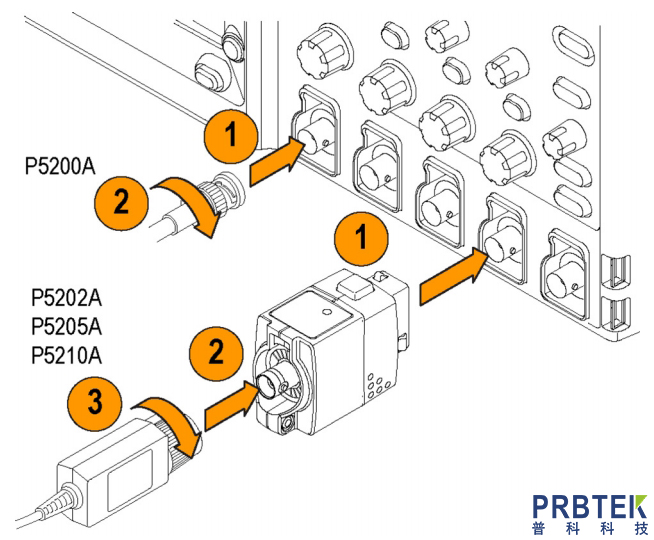

　　要將P5202A、P5205A和P5210A探頭連接到具有VPI接口的示波器，必須使用TektronixTPA-BNC適配器。

　　要斷開探頭，首先將探頭從電路上斷開。接著，旋轉環圈鎖定以釋放探頭，然后拔出連接器。

　　將探頭連接到電路

　　警告：為了減少電擊或火災的風險，請僅使用隨探頭提供的附件。不要超過探頭或探頭附件的電壓額定值或類別額定值(例如，CATI、II、川、IV)，取兩者中較小的值。請參考以下表格和后續頁面，了解與您的探頭一起使用的正確附件。在使用多個附件(例如，延長線與鉤夾)時，所有附件/探頭的最低額定值適用。

　　為避免觸電，請將手指放在探頭附件的護指后面，并遠離下面附件插圖中所示的陰影區域。

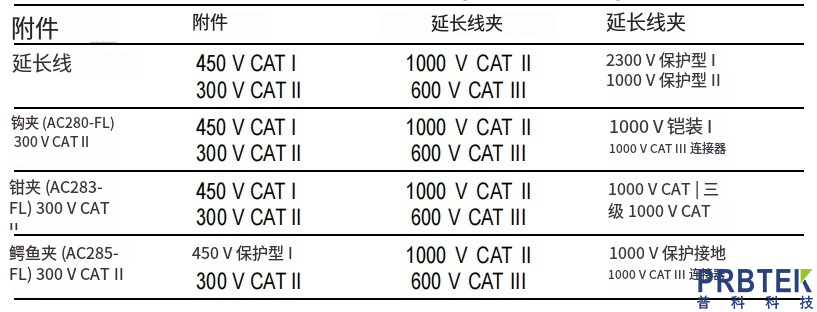

　　P5200A、P5202A和P5205A探頭標準配件降級表

　　聯合探頭和附件共模電壓和輸入接地額定值
