差分采樣的多重優勢：從抗干擾到高精度測量

　　一、引言

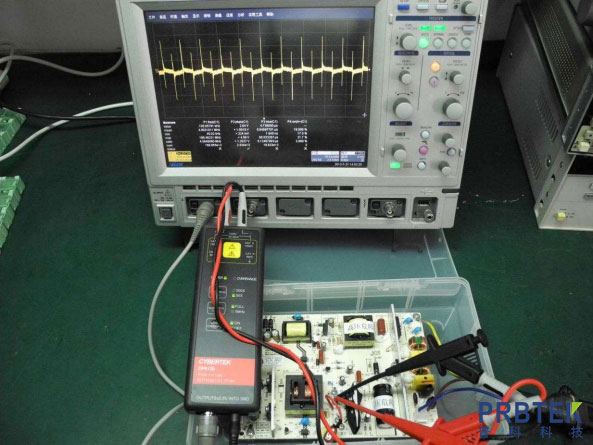

　　在信號處理、數據采集和測量等眾多領域，采樣是獲取信息的關鍵步驟。差分采樣作為一種特殊的采樣方式，與傳統的單端采樣相比，具有一系列獨特的優點，這些優點使其在許多應用場景中成為首選的采樣策略。

　　二、抗干擾能力強

　　1.共模噪聲抑制

　　在實際的信號環境中，存在著大量的共模噪聲。共模噪聲是同時出現在信號線路和參考地之間的噪聲，例如來自周圍電磁環境的干擾、電源波動等。差分采樣通過測量?jī)蓚€(gè)信號之間的差值，對共模噪聲具有天然的抑制能力。

　　假設差分信號為$V_{diff}=V_{+}?V_{?}$，共模噪聲為Vcm，在理想的差分放大器中，輸出只與差分信號有關，而共模噪聲被抵消。因?yàn)椴罘址糯笃鞯脑鲆?span id="zp5t0ljb" class="katex">Ad對差分信號Vdiff起放大作用，而共模增益Acm非常小(理想情況下為0)，輸出$V_{out}=A_d{V}_{diff}+A_{cm}{V}_{cm}$，由于$A_{cm}\approx 0$，所以$V_{out}\approx A_d{V}_{diff}$，有效地抑制了共模噪聲。

　　2.電磁干擾(EMI)免疫

　　差分信號在傳輸過程中，由于其兩條信號線緊密耦合，它們受到的電磁干擾往往是相似的。在差分采樣時，這種相似的電磁干擾會被當作共模干擾處理。

　　例如，在高速數字電路中，差分信號如LVDS(低壓差分信號)在長距離傳輸時，周圍的電磁場會對信號線產生干擾。但差分采樣能夠從接收到的信號中提取出有用的差分信息，而不受這種電磁干擾的影響，從而保證了信號的完整性和準確性。

　　三、提高測量精度

　　1.抵消偏移誤差

　　在測量系統中，由于傳感器、放大器等組件的特性，可能會存在偏移誤差。例如，放大器的輸入失調電壓會導致測量結果存在一個固定的偏差。

　　在差分采樣中，如果兩個輸入通道具有相同的偏移特性，那么在計算差分信號時，這些偏移誤差會相互抵消。假設兩個輸入通道的偏移電壓分別為Voffset1 和 Voffset2，差分信號$V_{diff}=(V_{in1}+V_{offset1})?(V_{in2}+V_{offset2})$，如果$V_{offset1}=V_{offset2}$，從而提高了測量的準確性。

　　2.減少信號失真

　　對于一些微弱信號的測量，單端采樣可能會因?yàn)樾盘?hào)源內阻、采樣電路的輸入阻抗等因素導致信號失真。差分采樣可以通過合理配置信號源和采樣電路，使得信號在傳輸和采樣過程中的失真最小化。

　　例如，在音頻信號采集過程中，差分采樣可以更好地捕捉音頻信號的微小變化，減少由于電路非理想特性引起的諧波失真和幅度失真，從而提高音頻信號的質量。

　　四、增加動態范圍

　　1.有效利用電源電壓

　　在單端采樣中，信號的范圍受到電源電壓和參考地的限制。而差分采樣可以利用兩個信號之間的差值，更有效地利用電源電壓范圍。

　　例如，在一個以VDD為電源電壓的采樣系統中，單端信號的范圍可能是$0 - V_{DD}，而差分信號可以在-V_{DD}到+V_{DD}$之間變化(取決于差分放大器的特性)，從而擴大了可采樣的信號范圍，增加了動態范圍。

　　2.適應大信號變化

　　在一些應用場景中，如工業自動化中的傳感器信號采集，信號可能會有較大的動態變化范圍。差分采樣能夠更好地適應這種大信號變化，在不犧牲精度的情況下準確采集信號。

　　例如，在測量溫度變化范圍較大的環境中的溫度傳感器信號時，差分采樣可以在低溫和高溫對應的信號變化范圍內都能準確地進行采樣，避免了單端采樣可能出現的信號飽和或精度下降的問題。

　　五、適合長距離傳輸

　　1.信號完整性保持

　　在長距離信號傳輸中，差分信號相對于單端信號具有更好的信號完整性。由于差分信號的兩條信號線之間的耦合作用，信號在傳輸過程中的衰減和畸變相對較小。

　　例如，在計算機網絡中使用的以太網差分信號(如100Base - TX、1000Base - T等標準)，可以在長達100米的雙絞線電纜上進行可靠傳輸，差分采樣在接收端能夠準確地恢復出原始信號，而單端信號在這樣的長距離傳輸中可能會出現嚴重的信號衰減和噪聲干擾問題。

　　2.降低串?dāng)_影響

　　長距離傳輸線路中，不同信號線之間可能會產生串?dāng)_。差分信號由于其自身的特性，對串?dāng)_具有一定的抵抗能力。

　　當差分對中的一條信號線受到相鄰信號線串?dāng)_影響時，由于差分采樣是基于兩條信號線的差值，這種串?dāng)_在一定程度上會被當作共模干擾處理，從而減少了串?dāng)_對信號的影響，保證了長距離傳輸后信號的質量。

　　六、結論

　　差分采樣以其抗干擾能力強、提高測量精度、增加動態范圍和適合長距離傳輸?shù)戎T多優點，在現代電子技術、測量技術、通信技術等眾多領域得到了廣泛的應用。隨著技術的不斷發展，差分采樣技術也在不斷優化和創新，將繼續在更多的復雜應用場景中發揮重要的作用。
