電場探頭單極和雙極在結構上有哪些區別？

　　一、引言

　　電場探頭在電場測量中起著關鍵的作用。理解電場探頭相當于單極還是雙極是一個涉及到電場測量原理、探頭結構和功能等多方面知識的重要問題。這一問題的探討有助于更準確地進行電場測量、分析電場特性以及在各種電磁兼容(EMC)測試、環境電場監測等應用場景中合理地使用電場探頭。

　　二、單極和雙極的概念

　　1.單極

　　在電學概念中，單極通常指的是與單一電極相關的情況。例如，單極天線是一種只有一個電極(如一根金屬棒)與地構成回路來發射或接收電磁波的天線結構。對于電場而言，單極結構往往是指電場的產生或探測與一個單獨的帶電體或電極相關，其電場分布具有明顯的不對稱性，電場線從單極出發或終止于單極(取決于單極是正電荷源還是負電荷源)。

　　2.雙極

　　雙極則涉及到兩個電極。雙極天線就是由兩根長度相等的導體組成，兩導體之間存在一定的距離，通過兩電極之間的電位差來實現電磁波的發射或接收等功能。在電場測量中，雙極結構的電場探頭可能會利用兩個電極之間的電場耦合來檢測電場，其電場分布相對單極更為對稱，電場線在兩個電極之間存在相互關系。

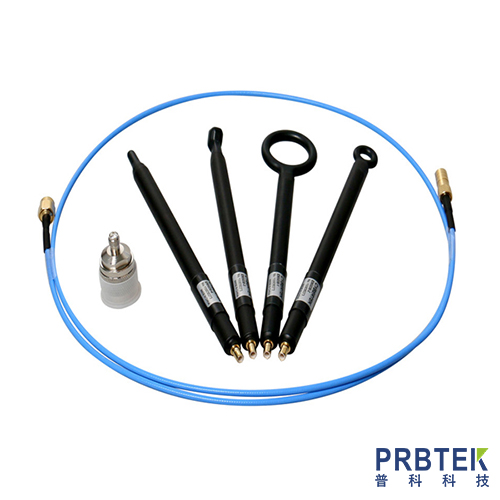

　　三、電場探頭的結構與原理

　　1.結構類型

　　有些電場探頭采用類似單極的結構。例如，某些簡單的電場探頭可能是一個小型的金屬天線結構，它類似于單極天線的原理，通過與周圍電場的耦合，在探頭內部產生感應電動勢。這種探頭可能只有一個主要的感應部分，其信號輸出與該部分相對于周圍環境(如接地參考)的電場耦合情況有關。

　　然而，更多的電場探頭采用雙極結構或者等效于雙極結構的設計。例如，差分電場探頭，它有兩個電極或者兩個感應區域。這兩個部分在空間上有一定的布局，當存在電場時，由于兩個電極所處位置的電場強度可能不同，會在兩個電極之間產生電位差。這種電位差與電場強度有一定的關系，通過檢測這個電位差就可以得到電場的相關信息。

　　2.工作原理

　　對于類似單極結構的電場探頭，其工作原理基于電場對單個感應體的作用。當電場作用于探頭的感應部分時，感應體上的電荷會重新分布，從而產生感應電動勢。根據法拉第電磁感應定律，感應電動勢的大小與電場強度、感應體的幾何形狀以及電場相對于感應體的方向等因素有關。

　　雙極結構的電場探頭則是基于兩個電極之間的差分效應。假設兩個電極分別為A和B，在電場E的作用下，電極A和電極B處的電位分別為V_A和V_B。由于電場在空間中的分布不均勻(除非是均勻電場)，V_A和V_B會存在差值。這個差值與電場強度E以及電極A和B之間的距離、相對位置等因素有關。通過測量這個電位差，可以利用預先校準得到的關系來確定電場強度。

　　四、電場探頭在實際應用中的表現

　　1.單極結構探頭的應用特點

　　在一些簡單的定性電場檢測場景中，單極結構的電場探頭可能會被使用。例如，在初步判斷某一區域是否存在電場干擾時，單極結構的探頭可以快速給出一個大致的電場存在與否的信號。然而，單極結構的探頭存在一些局限性。由于其電場耦合相對單一，容易受到周圍環境的影響，如接地情況、附近其他帶電物體的干擾等。而且其測量精度相對較低，因為它只能反映探頭感應部分與周圍環境之間的一種相對電場耦合情況，難以準確地確定電場的矢量特性。

　　2.雙極結構探頭的應用特點

　　在大多數精確的電場測量應用中，雙極結構的電場探頭更為常用。例如，在電磁兼容測試中，需要精確測量設備周圍的電場強度以確保設備符合相關的電磁兼容性標準。雙極結構的探頭能夠更好地抵抗共模干擾，因為它測量的是兩個電極之間的差分信號。共模干擾是指同時作用于兩個電極的相同干擾信號，由于雙極探頭測量的是差分信號，共模干擾在理想情況下會被抵消。同時，雙極結構的探頭能夠更準確地測量電場的矢量特性，通過合理設計兩個電極的布局，可以測量電場在不同方向上的分量，從而得到更全面的電場信息。

　　五、結論

　　綜上所述，雖然存在一些類似單極結構的電場探頭，但在精確測量和廣泛應用的電場探頭中，更多的是等效于雙極結構的探頭。雙極結構的電場探頭在測量精度、抗干擾能力以及對電場矢量特性的測量能力等方面具有明顯的優勢。在實際的電場測量工作中，需要根據具體的測量需求、測量環境等因素來選擇合適的電場探頭，并且要充分理解所選用探頭的結構和原理，以確保測量結果的準確性和可靠性。
