CP9600A羅氏線圈的操作方法及其注意事項

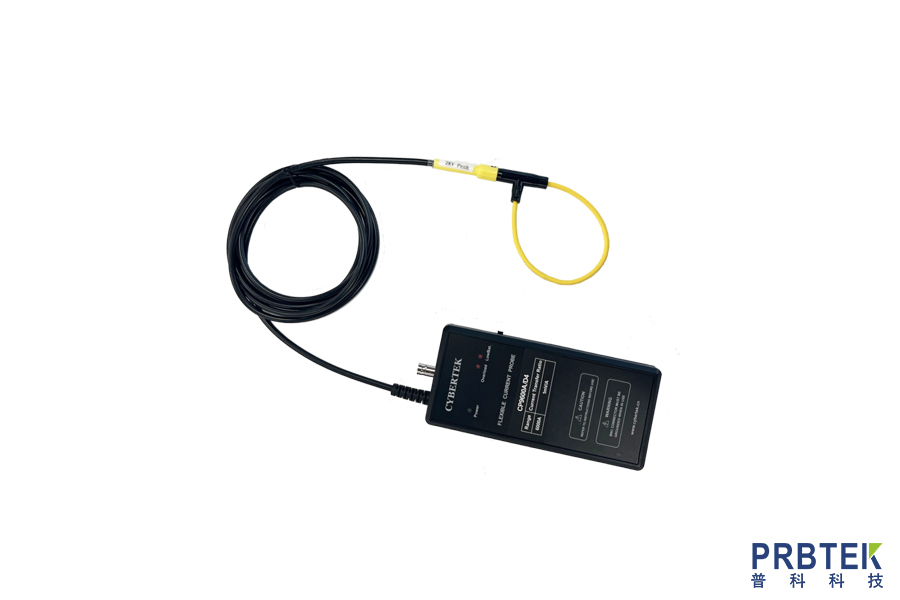

　　CP9000(S/L)A系列柔性電流探頭是僅測試AC電流信號的探頭，具有高帶寬，高精度(典型值2%)等特點。可以實現寬廣的電流測量范圍，頻率可從幾Hz到數十MHz，電流范圍從mA級別到數kA級別，大大解決了電流測試的難題。其主要特點包括：線圈輕巧柔軟且可以自由插拔，可以探測到許多硬制探頭無法達到的地方,輕而易舉的實現與被測對象連接;插入損耗幾乎為零，僅為幾個皮亨，對被測對象近乎為零的干擾;標準的BNC輸出接口，很方便實現與示波器，數據采集器，數字電壓表等連接，觀測電流波形;4節5號電池供電或者外部USB DC5V電源供電，使用更加靈活方便;聲光過流報警功能，更具人性化設計;探頭環和連接線長度可以根據客戶要求定制，滿足特殊場合測試要求。

　　CP9000A 系列探頭環外徑典型值 3.5mm 和 4.5mm，耐壓值分別高達 2kVpk 和 5kVpk，感應環在狹小空間可以自由穿梭，適合大電流測量場合。

　　應用測量

　　電流中的諧波組成

　　檢測高頻正弦電流波形

　　測量 50/60Hz 的微小電流

　　測量正弦波中微小的相移

　　半導體開關的電流

　　電容放電測試，紋波測量

　　分布式電流監控

　　電力母線監測

　　監測諧波、功率以及電能質量

　　大型電動機、泵、風機測試

　　IGBT、MOSFET 管電流測量

　　操作方法

　　1) 探頭與示波器或者其它測量儀器連接時，要求示波器或者其它測量儀器有參考地且輸入阻抗設置為 1MΩ(或者≥100kΩ);根據探頭靈敏度指標設置示波器衰減比例:例如CP9012A靈敏度為 50mV/A，示波器設置 20X;CP9600A 靈敏度為 1mV/A,示波器設置1000X。

　　2) USB 供電電壓接入探頭或者裝上 4 節5 號電池給探頭供電，開關打到ON 位置，綠色電源指示燈亮。

　　3) 插入被測電流引線(或者引腳)，確保電流感應環插頭插到位(插到底部為止)，且被測導線從探頭感應環中間穿過，否則影響測量精度。CP9000LA 系列需要旋鈕鎖住探頭。

　　4) 被測電路通電。

　　5) 測量結束后，先斷開電路，再拔下探頭環。

　　6) 斷開探頭電源，保存好探頭。

　　測量時注意事項

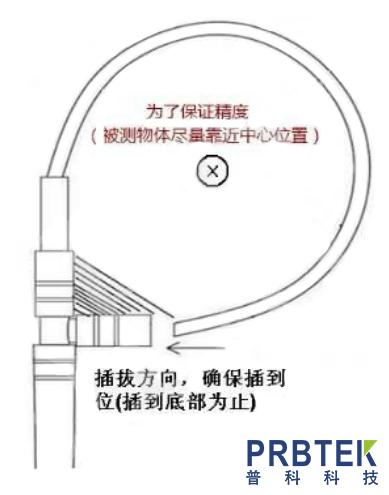

　　1)為保證測量精度，測量時被測導線應穿過探頭環中心位置。

　　2) 感應環交界處誤差最大，如下圖陰影區域，測量誤差最大，被測導線應盡量避免該區域。

　　3) 測量時確保探頭環插到位(插到底部為止)，否則影響測量精度。

　　4) 測量被測信號時，若附近有強烈磁場干擾源(如多圈線圈組成的磁場輻射源)，應盡可能遠離，否則會引起測量誤差。

　　5) 測量被測信號時，探頭應盡量遠離高速變化的高壓信號干擾源(如100V/us 以上信號)或者頻率達到 MHz 級別以上的干擾源，否則會引起測量誤差。

　　6) 判斷周圍是否有很強干擾源，可以使用如下方法：探頭環放在被測導線周圍，未夾住導線，測量周圍干擾信號強度。

　　注：圖中陰影區域誤差最大， 被測導線應盡量避免該區域
