泰克CT-1,CT-2電流探頭的安裝使用方法

　　CT-1和CT-2是高頻雙向電流探頭。CT-1是1GHz電流探頭，CT-2是200MHz電流探頭。每個電流探頭都配有P6041探頭電纜，允許您直接連接到示波器進行測量。

　　安裝 CT-1或 CT-2

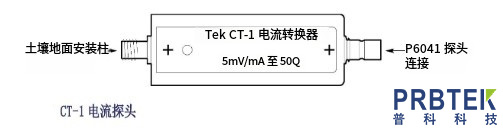

　　CT-1或CT-2變壓器可以連接到機箱或電路板上，以測量晶體管、二極管或其它元件中的電流?？梢允褂萌我鈹?shù)量的變壓器。

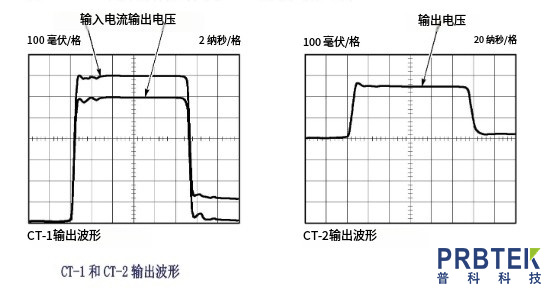

　　觀察 CT-1或CT-2變壓器的輸出時，確保其端接電阻為50ω。如果示波器輸入不是50ω，使用合適的匹配終端器(參見可更換零件列表中推薦的附件)。下圖顯示了CT-1的輸出與250ps快速上升脈沖發生器的輸入脈沖以及100MHz示波器系統看到的CT-2的輸出的比較。

　　如果CT-1或CT-2連接，使正(+)標簽側面對信號源，則輸入電流和輸出電壓同相。這是優選的連接。對于上升時間小于1納秒的脈沖，CT-1或CT-2可以以任何極性連接。

　　信號線上的電壓必須限制在30 VAC或42 Vpk。電壓額定值適用于絕緣和非絕緣導體。

　　警告:為了減少電擊的風險，在電壓高于30VAC或42Vpk的電路中，只使用這些探針與絕緣導體。這些探針不適用于裸露的電線電壓高于30VAC或42Vpk。

　　警告:為了減少觸電和火災的風險，不要在電路通電時連接或斷開電流探頭與 DUT。金屬螺釘和輸出端子沒有絕緣。在連接或斷開CT-1或CT-2與DUT之前，請始終斷開電源。

　　注意:絕緣導體是指任何由絕緣材料包圍的導體，該絕緣材料能夠隔離導體上的電壓。像變壓器繞組上通常發現的漆涂層不能為電流探頭提供足夠、可靠的絕緣。漆涂層很容易被劃傷或損壞，從而影響漆涂層的絕緣能力。

　　注入電流信號

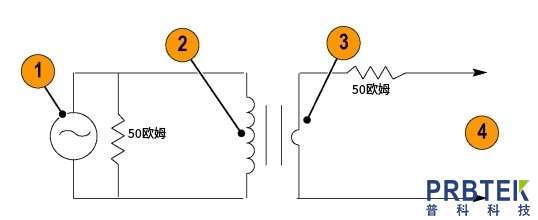

　　將交流電流注入單個導體時，電流探頭充當變壓器的初級繞組，而導體充當次級繞組。

　　1.信號發生器

　　2.電流探頭初級

　　3.測試電路(二次)

　　4.對測試電路進行測試

　　一次通過變壓器芯會產生一次次級信號，為了產生較大的次級信號應多次通過變壓器的芯。

　　要計算向CT-1探頭施加多少電壓以注入所需的電流，請將所需的注入電流乘以5。對于CT-2，施加的電壓等于所需的電流。例如，如果您想使用CT-1注入30 mAp.p的50MHz信號，則施加的電壓為30x5=150 mVp.p。如果您想使用CT-2注入相同的30mAp。p信號，則施加的電平為30mVp-p。

　　警告:為降低觸電風險，請將金屬安裝螺柱磨平。

　　警告:為了降低射頻燒傷的風險，在施加刺激信號之前，請將探頭連接到電路和信號源。

　　注意:為降低火災風險并防止探頭損壞，請勿超過最大噴射電壓7 Vp-p。
