品致/PINTECH差分探頭N1030B的使用方法分享

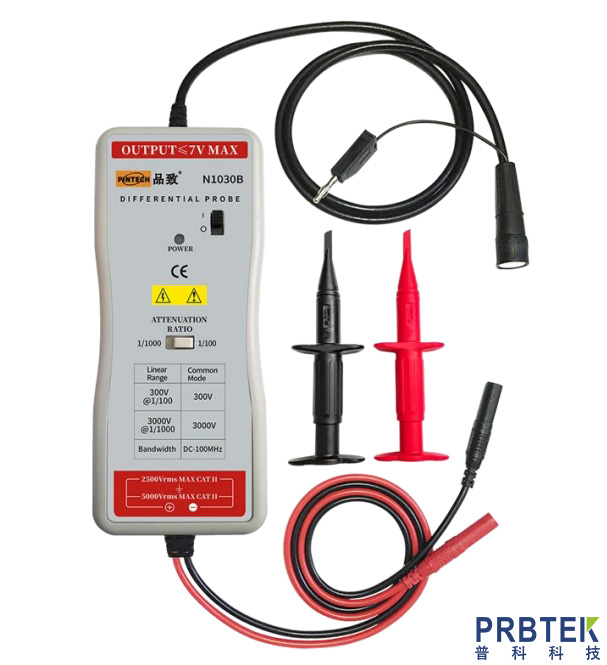

　　N1030B 差分探頭提供一個安全的儀器給所有的示波器使用，它可以轉換由高輸入的差分電壓(≤3000V PEAK TO PEAK)進入一個低電壓(<7V)，并且顯示波形在示波器上，使用頻率高達 100MHz，非常適合大電力測試、研發、維修使用。

　　差分探頭輸出標示是設計在操作示波器1MΩ的輸入阻抗的相對衰減量，當使用50Ω匹配器進衰減量剛好為 2 倍量。

　　可廣泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。

　　操作程序

　　將 BP-250 與 N1030B 的輸出端連接，并與示波器連接。

　　如有需要先調整示波器上的垂直開關。

　　將示波器上的衰減率及垂直開關調整到一致的位置。

　　測試前應估計下被測電壓值，若超過電壓量程，可能會損壞探頭。

　　探頭開機前，最好將探頭檔位撥到最大;電源適配器接入探頭，撥動電源開關，紅色燈亮，當測試電壓超過量程時，燈亮黃色。

　　根據探頭選擇的變比，設置好示波器的衰減比例。

　　探頭探鉤連接被測物開始測量。

　　測試完畢后，先關掉被測電路，再關閉探頭開關，將探鉤與被測物斷開，將 BNC 接口從示波器上拔出。

　　注意：

　　電源必須打開。

　　實際的垂直偏向是等于衰減乘上示波器上所選擇的垂直偏向，是使用負載 50Ω的兩倍。

　　差分探頭 BNC 輸出線連接示波器或者其它設備時，確保 BNC 端子可靠接地。

　　使用注意事項

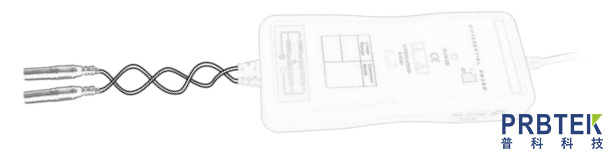

　　在測量時應盡量使輸入線纏繞，這樣可以更好的消除引線電感和外界噪聲，提高高頻響應和抗干擾的能力。纏繞方式如下圖所示：

　　盡量不要延長輸入線，否則會引入更多的噪聲。
