大孔徑霍爾傳感器在測量電線電流時的誤差分析

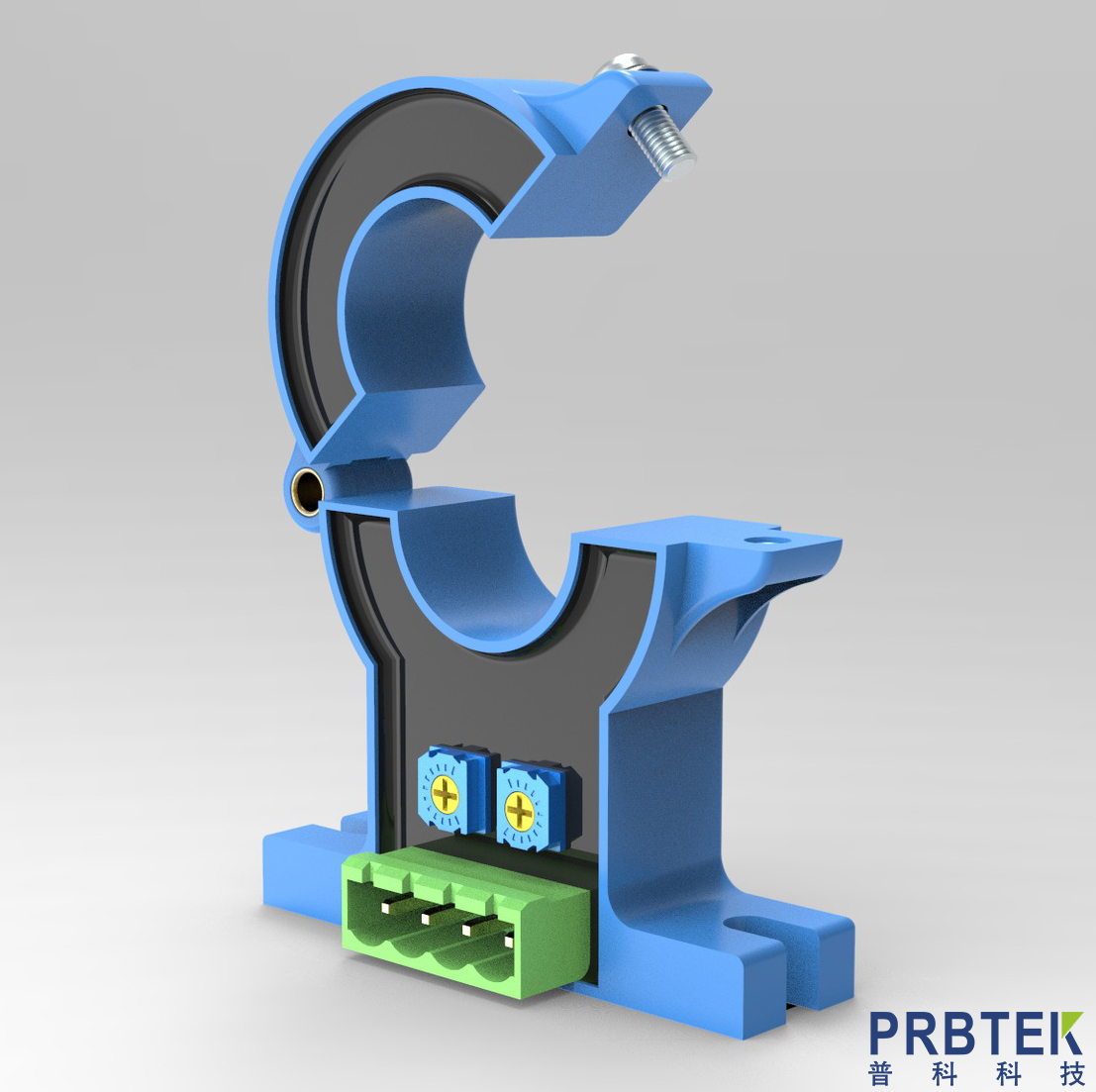

　　霍爾傳感器是一種廣泛應用于電流測量的傳感器，其工作原理基于霍爾效應。大孔徑霍爾傳感器由于其較大的孔徑，常用于測量較大電流或需要同時測量多根電線的場合。然而，當一根電線通過大孔徑霍爾傳感器時，可能會引入一定的測量誤差。本文將探討這種誤差的影響及其程度。

　　一、誤差來源

　　1. 磁場分布不均勻：

　　大孔徑霍爾傳感器的孔徑較大，導致磁場分布不均勻。當一根電線通過傳感器時，電線周圍的磁場分布可能不完全對稱，從而影響霍爾傳感器的輸出信號。這種不均勻性會導致測量結果偏離實際值。

　　2. 電線位置偏移：

　　在實際應用中，電線可能無法精確地位于傳感器的中心位置。電線位置的偏移會導致磁場分布的變化，進而影響測量結果。特別是在大孔徑傳感器中，這種偏移的影響更為顯著。

　　3. 環境磁場干擾：

　　環境中的其他磁場源(如附近的電源線、電機等)可能會對霍爾傳感器的測量結果產生干擾。大孔徑傳感器由于其較大的孔徑，更容易受到這些外部磁場的影響。

　　4. 傳感器靈敏度：

　　大孔徑霍爾傳感器的靈敏度可能不如小孔徑傳感器高。這意味著在測量較小電流時，大孔徑傳感器可能無法提供足夠的分辨率，從而引入測量誤差。

　　二、誤差影響程度

　　1. 磁場分布不均勻的影響：

　　磁場分布不均勻?qū)е碌恼`差通常與電線的直徑和傳感器的孔徑有關。一般來說，電線直徑與傳感器孔徑的比值越小，誤差越小。對于大孔徑傳感器，這種誤差可能在1%到5%之間，具體取決于電線的位置和傳感器的性能。

　　2. 電線位置偏移的影響：

　　電線位置偏移導致的誤差通常與偏移量和傳感器的靈敏度有關。對于大孔徑傳感器，偏移量在傳感器孔徑的10%以內時，誤差可能在1%到3%之間。如果偏移量超過孔徑的20%，誤差可能會顯著增加。

　　3. 環境磁場干擾的影響：

　　環境磁場干擾的影響程度取決于干擾源的強度和傳感器的抗干擾能力。對于大孔徑傳感器，這種誤差可能在0.5%到2%之間，具體取決于環境條件和傳感器的屏蔽設計。

　　4. 傳感器靈敏度的影響：

　　傳感器靈敏度不足導致的誤差通常與測量電流的大小有關。對于大孔徑傳感器，在測量較小電流時，誤差可能在2%到5%之間。隨著電流的增加，誤差可能會減小。

　　三、減小誤差的方法

　　1. 優化電線位置：

　　盡量將電線放置在傳感器的中心位置，以減小磁場分布不均勻和位置偏移帶來的誤差。可以使用定位裝置或夾具來固定電線位置。

　　2. 屏蔽外部磁場：

　　通過屏蔽罩或其他屏蔽措施，減小外部磁場對傳感器的影響。特別是在強磁場環境中，屏蔽措施尤為重要。

　　3. 選擇合適的傳感器：

　　根據測量需求選擇合適的霍爾傳感器。對于需要高精度的測量，可以選擇小孔徑傳感器或具有更高靈敏度的大孔徑傳感器。

　　4. 校準和補償：

　　定期對霍爾傳感器進行校準，并在測量過程中引入補償技術，以減小誤差。例如，可以通過軟件算法對測量結果進行修正。

　　四、總結

　　當一根電線通過大孔徑霍爾傳感器時，可能會引入一定的測量誤差，主要來源于磁場分布不均勻、電線位置偏移、環境磁場干擾和傳感器靈敏度不足。這些誤差的影響程度通常在1%到5%之間，具體取決于多種因素。通過優化電線位置、屏蔽外部磁場、選擇合適的傳感器以及進行校準和補償，可以有效減小這些誤差，提高測量精度。

　　在實際應用中，應根據具體的測量需求和環境條件，選擇合適的霍爾傳感器，并采取相應的措施來減小誤差，確保測量結果的準確性。
