法國CA微小電流探頭K1,K2產品使用說明

　　K1 和 K2 電流探頭可用于測量弱直流或交流電流，用戶不需要斷開待測的電路。

　　將它們接入在任何電壓輸入輸出阻抗≥1 M? ≤100 pF 的多用表或別的儀器上。

　　K1 電流探頭可以測量 1mA-4.5A 的直流電流以及 1mA-3A 的正弦交流電流，K2 電流探頭可以測量 0.1-450mA 的直流電流以及 0.1-300mA 的正弦交流電流。

　　這些探頭以電壓的形式來顯示電流輸出，一次側電流顯示及幅值顯示。

　　K1 的測量范圍是 1mV/mA，K2 的測量范圍是 1mV/mA。

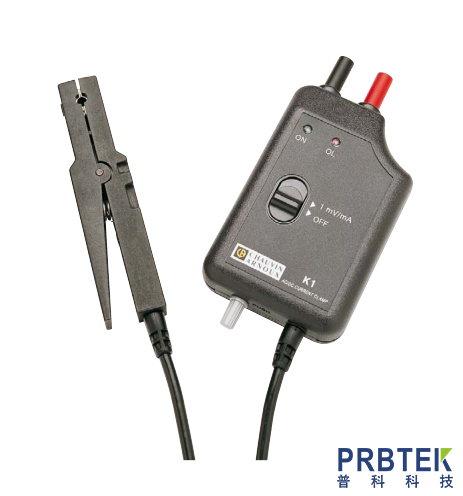

　　兩種型號的電流探頭上都有電源開關，校零指輪開關和兩個指示燈，其中一個用于指示過載，另一個用于指示供電電池的電壓。

　　電流探頭的鉗徑是 3.9mm。通過多芯導線將探頭連接在適配箱上，適配箱有屏蔽和絕緣的特性，長度是 1.5m。

　　箱內包含了探頭導線接點以及 9V 供電電池(型號是 6LR61，6LF22 或 NEDA 1604)。在使用堿性電池的情況下，探頭可以工作將近 20 個小時。

　　測量輸出端包含兩個 4mm 直徑安全插頭，一個標準 19mm 隔離套，連接在便攜箱上。該便攜箱直接連接測量儀器因此用戶可以方便的操作電流鉗。

　　使用方法：

　　請不要對 300V 以上(參考為安全地)的導體或線纜使用 K1 和 K2 電流探針。

　　1.開啟傳感器

　　請將滑動開關調節到合適的位置(K1 電流探頭至 1 mV/mA 的位置，K2 電流探頭至 10 mV/mA)。修正操作由綠燈“開啟”進行指示，表明電池狀態良好。如果指示器沒有點亮，或者熄滅，用戶需要更換探頭電池。

　　2.直流調零

　　請保證電流鉗的狹口正確閉合并且沒有圍入任何導體。

　　請將適配箱的輸出端口連接至儀器。打開電流探頭。

　　請選擇測試儀器靈敏度最高的電壓范圍。

　　請按下指輪開關并調節至屏幕零點。

　　3.測量

　　打開電流探頭后：

　　請調節至合適的電壓范圍并調節直流零點。

　　請將導體圍入電流探頭測量狹口鉗之間的電流。電流探頭的輸入/輸出比率直接顯示在儀器上。

　　對電流探頭的測量值進行合適的比率轉化以獲得線纜上的電流值。請調節測量儀器的電壓范圍及電流鉗的靈敏度。

　　4.過載指示

　　當電流探頭檢測到過載或超出測量范圍，紅色的“OL”指示燈表示過載。當 K1 探頭所測峰值電流超過 4.5A 或 K2 探頭所測峰值電流超過 450mA 時，指示燈點亮。
