品致PINTECH高頻交直流電流探頭PT-350的使用說明

　　主要特點：

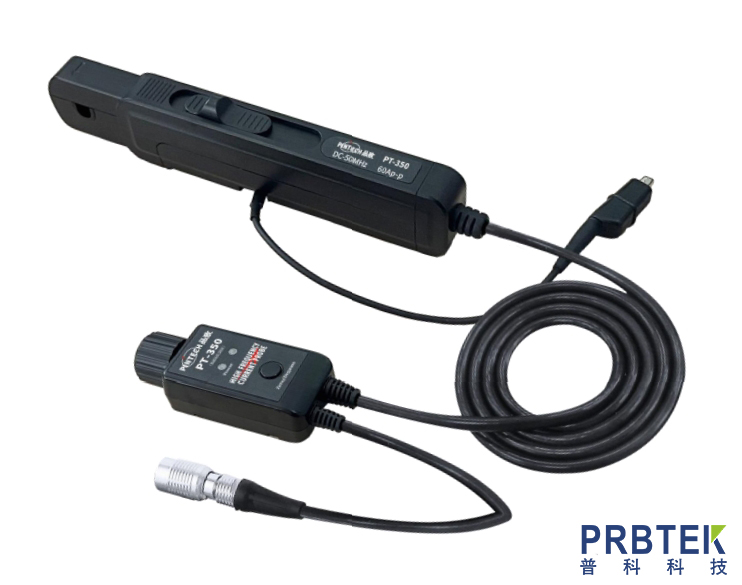

　　PT-227/320/325/350/3100 電流探頭可以精確測 量直流到 DC-2/20/25/50/100MHz。該探頭運用 了成熟的霍爾效應技術并與 PINTECH 品致探頭示波器接口相結合。主要特點包括:

　　分芯結構，簡便地連接電路

　　AC / DC 測量能力

　　連接的儀器上直接顯示讀數

　　連接示波器

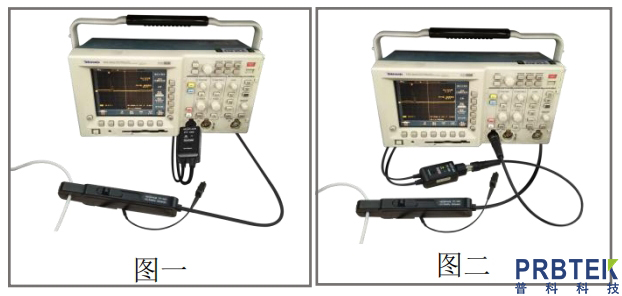

　　1.探頭直接連接示波器使用，如圖一。

　　2.探頭連接標配配件轉接頭 PL-36 并與 BP-250 連接，通過 BP-250 連接示波器使用， 如圖二。

　　斷開探頭:

　　1. 逆時針旋轉 BNC 頭。

　　2. 將 BNC 頭從示波器上拔出。

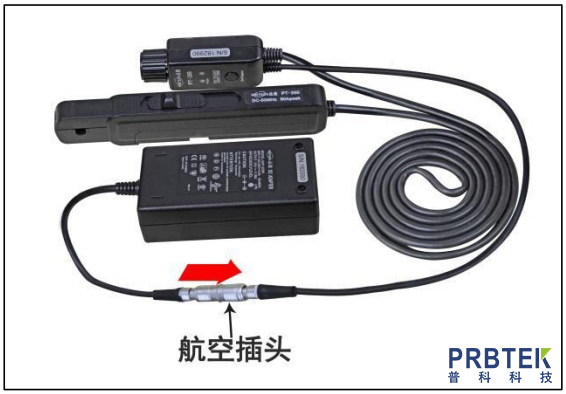

　　要斷開適配器:

　　1.滑動航空插口拔出。

　　2.將適配器從探頭上拔出。

　　探頭控制

　　滑塊開關和鉗口

　　1. 當滑塊處于鎖定位置時，可以對探頭進行測量。

　　2. 將滑塊移動到未鎖定的位置，以便插入和移除進 出鉗口的導線。

　　3.鉗口最大可以鉗住直徑 5 毫米(0.2 英寸)的導體

　　警告。為防止探頭損壞，請勿將直徑大于 5 毫米(0.2 英寸)的導線強行插入鉗口。

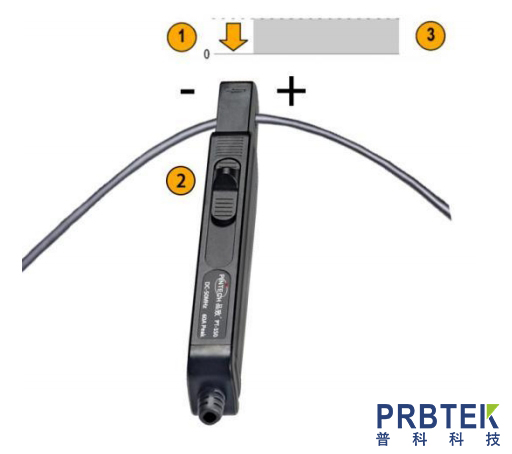

　　基本操作

　　1. 在將探頭與導線連接之前，檢查示波器的顯示。

　　(如果發生過載、發現空載直流偏移或探頭暴露在強磁場時，則對探頭進行消磁調零。)

　　2. 關閉并鎖住導線上的探頭鉗口。

　　要正確讀取極性，請連接探頭，使電流從正流向負。

　　3. 讀取示波器顯示上的測量值。

　　消磁操作：

　　1.推動滑塊處于鎖定位置

　　2.按下按鍵 Degauss 保持不動直到紅燈閃放開按鍵，燈滅即完成消磁。
