為什么TPP1000(泰克無源探頭1GHz)與我的示波器不兼容？

　　問題：

　　為什么 TPP1000(泰克無源探頭 1GHz)與我的示波器不兼容?

　　答案：

　　簡短的回答是，如果您的示波器沒有允許探頭連接的凹槽鍵，那么 TPP 探頭需要的終端電阻與您的示波器可以提供的終端電阻不同。

　　詳細回答是，傳統上，無源探頭(行業標準)要求示波器具有 1 兆歐姆終端電阻。如果您不熟悉終端電阻是什么;示波器的終端電阻是示波器內部的電阻，ADC(模數轉換器)在此對模擬信號進行采樣。

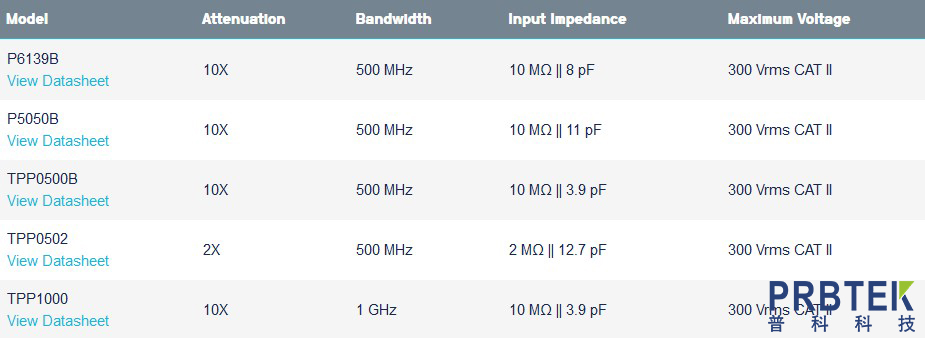

　　具有 10MΩ 輸入阻抗和 10X 衰減規格的無源探頭意味著被探測的設備將看到 10 兆歐姆的負載，并且到達示波器的信號將衰減(幅度縮小) 10 倍。

　　示波器的 ADC 測量連接到示波器接地的 1 兆歐電阻上的信號。探頭的頭部有 9 兆歐電阻。這形成了一個分壓器網絡，其中 1 兆歐終端電阻處的電壓是探頭頭部測量電壓的 1/10。

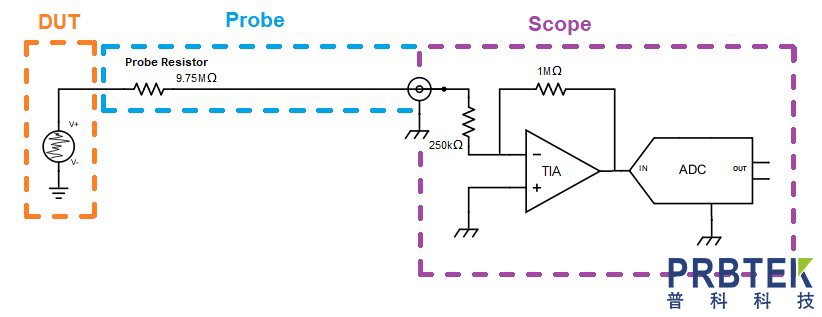

　　TPP1000 探頭尖端的電阻為 9.75 兆歐。如果總阻抗為 10 兆歐，則意味著示波器必須具有 250k 歐姆的阻抗。示波器中 10 兆歐姆分壓器與 250k 歐姆電阻將產生 40 倍衰減，而不是數據表定義的 10 倍。

　　泰克現代示波器使用更復雜的系統。當今示波器前端的輸入 ASIC 有一個跨阻放大器 (TIA)，其設計圍繞 1 兆歐姆的預期輸入阻抗。如果探頭和示波器的總電阻為 10 兆歐姆，則流向 ASIC 的電流將比 1 兆歐姆的預期阻抗降低 10 倍;因此衰減為 10:1。同樣，探頭尖端凈輸入電阻為 2MΩ 的 TPP0502 是“2X”衰減探頭。
