是德科技/KEYSIGHT交直流電流探頭N2781B的特點及其使用方法

　　N2781B 電流探頭為測量交流/直流電流提供了一個準確、可靠的解決方案。 這款探頭采用包含霍爾效應傳感器和交流電流互感器在內的混合技術，可對最高 150 Arms 的連續直流或交流電流執行準確測量。

　　這款電流探頭還具有平坦的頻率響應、低噪聲和低插入損耗等特性，因此非常適合用于測量電動機、開關電源、逆變器、控制器、磁盤驅動器、LCD 顯示器、電子鎮流器和驅動電感負載的電流放大器等器件的穩態或瞬態電流。

　　可搭配具有高阻抗 BNC 輸入的是德科技示波器一起使用：1000、2000 X、3000 X、4000 X、5000、6000、7000、8000 和 9000 系列(90000A 系列需要使用 E2697A，90000 X 系列需要使用 N5449A)

　　實現直流至 10 MHz 平坦帶寬，最大電流為 150 Arms

　　具有出色的準確度(1%)和高信噪比

　　過載保護功能可防止探頭因輸入電流過大而損壞

　　直接與示波器的高阻抗 BNC 輸入端連接

　　使用“退磁”按鈕可去除磁芯中積聚的剩余磁性

　　使用外部電源 N2779A 可在一個電源上連接最多三個 N278xB

　　使用方法：

　　警告：使用探頭前，請檢查系統是否安全。

　　警告：在打開電源之前，請確保所使用的電源電壓與N2779A后板上顯示的電源電壓相符。

　　1，在N2779A電源上，關閉電源開關并連接電源線

　　2，將探頭的電源插頭連接到N2779A的電源插座上

　　3，打開N2779A電源開關，并檢查前面板電源指示燈亮

　　消磁和調零

　　注意：電流探頭的輸出在內部終止。使用高阻抗輸入到測量儀器。當示波器的輸入阻抗設置為500.在進行測量之前，請務必將輸入阻抗設置為1Mo。如果示波器輸入阻抗不能設置為1MQ，則可以購買Keysight E2697A阻抗適配器。

　　4，將示波器輸入接地，將跡線調整到零位

　　5，將示波器的輸入耦合設置為直流

　　6，將探頭的輸出連接器連接到示波器的輸入連接器上。轉動項圈，直到它咔嗒一聲，并檢查是否鎖緊。

　　圖1.將探頭連接到示波器

　　警告：斷開輸出連接器時，請務必松開鎖，然后拔出連接器。在不松開鎖的情況下強行拉動連接器或拉動電纜將導致終止器損壞。

　　注意:當被測導體被夾住時，不要消磁。這可能會損壞被測電路的元件。此外，在為電流探頭供電時，應檢查被測導體是否因同樣的原因被夾住。在接通電源時產生消磁波形。

　　7，確保探頭傳感器沒有夾在任何導體周圍。

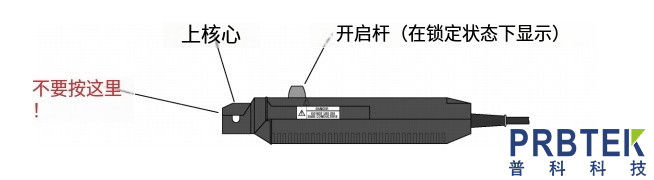

　　8，如圖2所示，將探頭的開啟桿滑入鎖定位置。確認傳感器頭正確關閉。

　　圖2開啟桿的使用

　　9，按下探頭的消磁開關(DEMAG)。

　　10，轉動測頭的調零撥盤，將跡線調整到調零位置。

　　注:N2782/3B探頭有一個粗調微調器。如果N2782/3B探頭上無法進行零位調整，請轉動粗調校準器，使痕跡位于零位調整撥盤的調整范圍之內。粗調微調器的位置見第8頁的圖2。為了避免損壞修剪器，調整時不要用力過猛。使用由陶瓷等非導電材料制成的螺絲刀，最好具有平頭尖端，厚0.4毫米，寬1.8毫米，長10毫米或更長。

　　測量方法

　　11，按下開啟桿以開啟傳感器頭。

　　12，對準傳感器，使探頭的電流方向指示與流過待測導體的電流方向相對應。另外，對齊夾具，使導體位于傳感器孔的中心。

　　13，按下傳感器頭上的開啟桿，直到解鎖指示消失。檢查開啟桿是否牢固鎖定，傳感器頭是否牢固關閉。

　　14，如果您使用的是N2780/1B電流探頭，請將示波器設置為以下設置:

　　輸入阻抗:1Ω

　　衰減比:100:1

　　單位: Amperes

　　15，如果您使用的是N2782/3B電流探頭，請將示波器設置為以下設置:

　　輸入阻抗:1Ω

　　衰減比:10:1

　　單位: Amperes
