是德科技KEYSIGHT差分探頭N2750A的使用步驟

　　探頭特點:

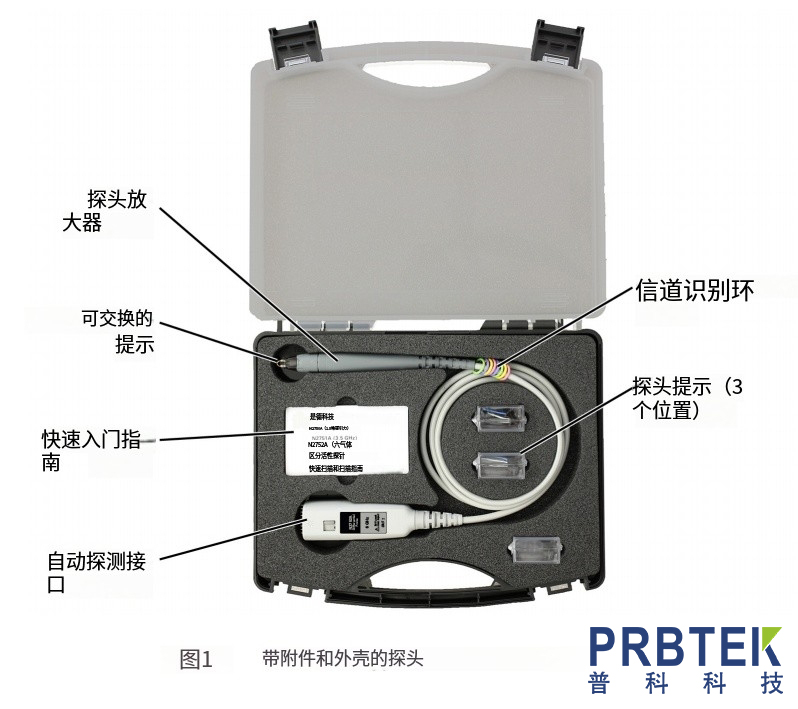

　　KEYSIGHT是德N2750 1/2A差分探頭具有探頭快速操作按鈕、光亮、通道識別環和三種不同的可更換探頭貼片:瀏覽器、焊接和插入式。這些探頭使用AutoProbe示波器接口進行自動配置和供電。

　　使用探頭

　　單端測量:

　　您可以使用差分探針進行單端測量，方法是將一個探針尖端接觸被測器件的地。事實上，在傳統上使用單端探頭的任何情況下，使用這些差分探頭都會導致更高的共模抑制比(CMRR)、更高的信號保真度(由于非常低的阻抗接地和更高的輸入阻抗)，以及更低的探頭響應變化(更好的可重復性)。

　　可更換探針頭:

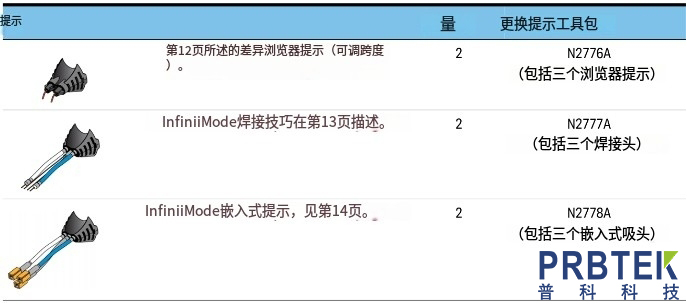

　　探針帶有三個獨特的尖端，適用于不同的探測情況。它們是瀏覽器端、焊接端和插座端，如下表所示，有關使用帶infini mode的焊接式和插座式吸頭的信息。

　　探頭的對稱設計允許您調整探頭的方向，以便任何一根導線(例如，N2777A和N2778A探頭上的藍色導線)都可以與探頭的A側或B側相關聯。

　　使用探針:

　　N2776A瀏覽器提示

　　N2776A瀏覽器提示允許您快速探測設備中的不同點。尖端包括集成的阻尼電阻。如所示，要調整尖端間距，轉動位于尖端的手柄Figure5。間距可以在0.5毫米和7.5毫米之間

　　使用這些探頭時，探頭具有以下帶寬:N2752A探頭放大器:6 GHz

　　N2751A探頭放大器:3.5GHz

　　N2750A探頭放大器:1.5GHz

　　由于N2776A瀏覽器提示只能在差分模式下使用，因此它與InfiniiMode 不兼容。

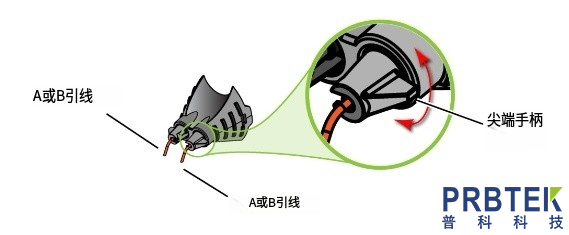

　　圖：帶間距調整的瀏覽器提示

　　N2777A焊接尖端

　　N2777A焊接頭旨在直接焊接到您的測試設備上。尖端包括集成的阻尼電阻。為獲得最佳性能，請在差分模式下使用此尖端，輸入A和B連接到測試節點。

　　使用此探頭時，探頭具有以下帶寬:N2752A探頭放大器:2.5 GHz

　　N2751A探頭放大器:2.5GHz

　　N2750A探頭放大器:1.5GHz

　　在探頭上安裝尖端時，尖端的對稱設計允許您調整尖端的方向，以便藍色引線可以位于探頭的A側或B側。

　　請注意，導線的顏色和位置并不重要，只是便于您區分A和B導線。

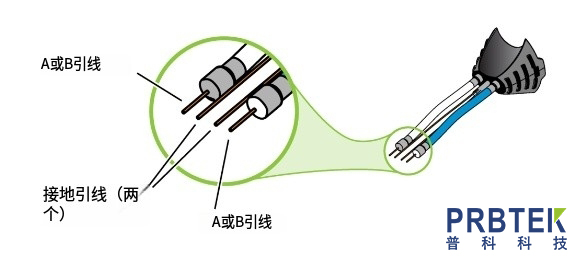

　　圖：焊接尖端

　　N2778A插座齒尖

　　使用N2778A插孔頭將探頭直接連接到0.25英寸的接頭引腳。為獲得最佳性能，請在差分模式下使用此尖端，輸入A和B連接到測試節點。插座引線包括一個阻尼電阻。

　　使用此探頭時，探頭具有以下帶寬:N2752A探頭放大器:3GHz

　　N2751A探針放大器:3GHz

　　N2750A探頭放大器:1.5GHz

　　在探頭上安裝尖端時，尖端的對稱設計允許您調整尖端的方向，以便藍色引線可以位于探頭的A側或B側。

　　請注意，導線的顏色和位置并不重要，只是便于您區分A和B導線。

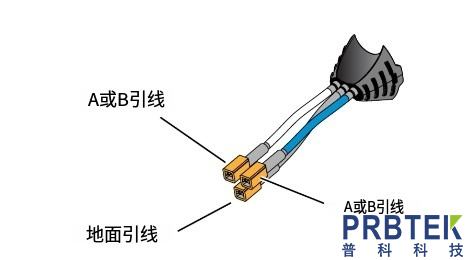

　　圖：插座尖端

　　將信號置于探頭的動態范圍內

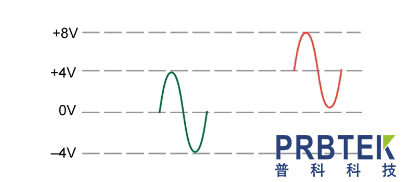

　　進行單端或共模測量時，可以應用垂直偏移，將信號置于探頭的動態范圍內。垂直偏移通過補償信號的DC分量，使信號在示波器顯示屏上居中于OV。紅色信號在Figure8具有+4V DC分量。綠色信號顯示施加-4V垂直偏移的結果。

　　圖：應用于輸入信號的垂直失調

　　請注意，上圖使用了-4V的偏移示例。實際可用范圍取決于示波器。請參考幫助系統中的示波器垂直偏移規格。

　　探針衰減比

　　探頭的衰減比可以設置為2:1或10:1。當您將探頭連接到Infiniium示波器時，自動探頭接口會自動將探頭衰減設置為使探頭的動態范圍大于或等于測量當前輸入信號所需水平所需的值。

　　功能測試

　　使用以下通用測量程序來確保您的探頭功能正常。

　　1將探頭連接到示波器通道輸入，并確保示波器的輸入阻抗與探頭的輸出阻抗相匹配(5OW)。

　　2 在示波器上，單擊實用程序>校準輸出，將探頭補償(探頭補償)分配給輔助輸出連接器。

　　3 將探頭尖端連接到示波器的前面板輔助輸出連接器。

　　4按下示波器的[自動縮放]按鈕。

　　5如果探頭工作正常，示波器上應該會顯示方波。
