知用CYBERTEK低頻電流探頭CPL8100B的使用方法

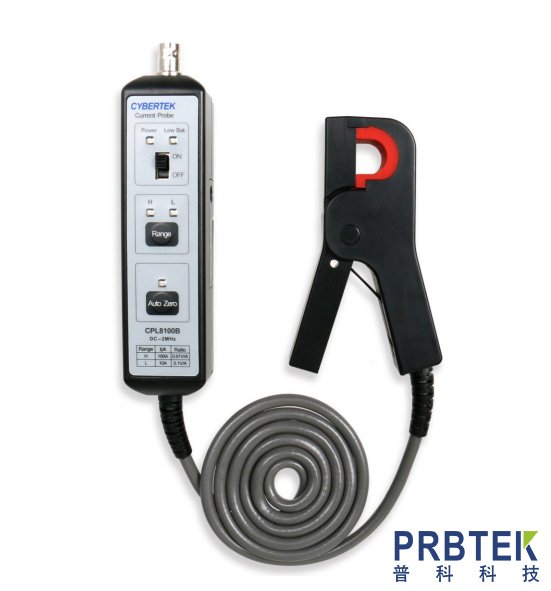

　　CYBERTEK知用CPL8100A/B是一款能夠同時測量直流和交流的電流探頭。測量電流最大100A峰值(70.7A RMS)，CPL8100A帶寬為600kHz(-3dB),CPL8100B帶寬為2MHz(-3dB)。提供兩個量程切換(10A和100A檔位)，根據電流大小選擇合適量程;具有自動調零功能，使用方便;帶有電源和電池低電壓報警指示燈，過載報警聲;可使用電池供電或者外部電源供電，使得測量更加方便;標準的BNC輸出接口,方便和示波器等其它設備的連接，可使用BNC轉雙香蕉插頭連接萬用表測量AC和DC電流。通常用于工頻測量﹑電機驅動﹑電源等場合。

　　使用方法：

　　將示波器的耦合方式設置為 DC;示波器輸入阻抗設置為 1MΩ;為方便讀數，可以把示波器的顯示單位由電壓改為電流顯示。如果示波器沒有此功能，用戶只能手工換算。設置相應的衰減倍數，比如探頭選擇 H 檔位(0.01V/A)，示波器設置 100X，選擇 L 檔位(0.1V/A)，示波器設置10X;通過標配的雙端 BNC 同軸線纜將探頭 BNC 輸出接口與示波器的輸入端連接。

　　電壓開關打到 ON 位置，電源指示燈點亮為綠色。

　　根據測試電流大小，通過按鍵選擇合適的量程。注意：不同的量程對應示波器不同衰減倍數。

　　按下自動調零按鍵，實現探頭自動調零。調零成功后，蜂鳴器會發出“滴滴”兩聲;否則發出“滴”一聲長響，表示調零失敗。注意外界的磁場可能對本探頭的直流零位有輕微的影響，調零完成后請不要再挪動。

　　打開電流探頭的鉗口并夾住被測導體。

　　注意：電流探頭鉗口有方向指示，被測電流流向和方向指示相同時輸出正，被測電流流向和方向指示相反時輸出負。

　　適當?shù)恼{節示波器垂直靈敏度以獲得穩定的波形。示波器設置 DC 耦合時，將同時看到電流的DC和AC 分量;設置 AC 耦合時，只能看到 AC 分量。

　　異常時的處理方法：

　　問題一：不能測定直流、或該頻段振幅小

　　可能原因：電源未打開/示波計測器設置成 AC 耦合/鉗口未完全閉合

　　處理方法：打開電源/請設置成DC 耦合方式/檢測鉗口，使完全閉合

　　問題二：打開后電源指示燈不亮

　　可能原因：電池電壓低于 6.5V

　　處理方法：更換電池

　　問題三：在整個頻段內振幅偏小

　　可能原因：示波器等其他測試器的輸入電阻為 50Ω

　　處理方法：請調到1MΩ以上。
