泰克TEKTRONIX無源電壓探頭P5050B的使用說明

　　泰克P5050B探頭是高阻抗無源探頭，專為與Tektronix地基示波器(包括DPO/MSO/TDS3000/4000/5000/7000系列示波器)一起使用而設計。探頭的帶寬500MHz，衰減為10倍。P5050B探頭的賠償范圍為15至22pF。

　　將探頭連接到示波器

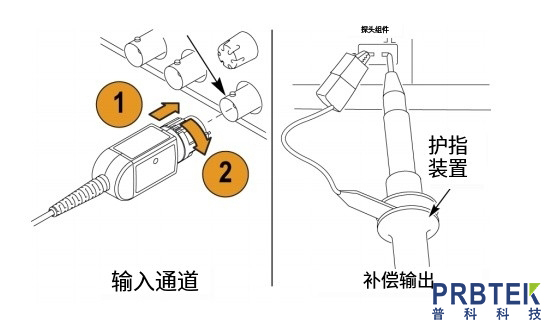

　　如下圖所示，將探頭連接到示波器上。

　　補償探頭

　　由于示波器輸入特性的變化，在將探頭從一個示波器通道移動到另一個通道后，探頭的低頻補償可能需要調整。如果以1ms/division顯示的1 kHz校準方波在前緣和后緣之間顯示顯著差異，請執行以下步驟以優化低頻補償:

　　1.將探頭連接到您計劃用于測量的示波器通道。

　　2.將探頭連接到示波器前面板上的探頭補償輸出端子。

　　警告為了避免觸電，只連接到示波器上的探頭補償信號進行調整。

　　為避免觸電，補償調整時只能使用絕緣調整工具。

　　3.按AUTOSET或調整示波器以顯示穩定的波形。

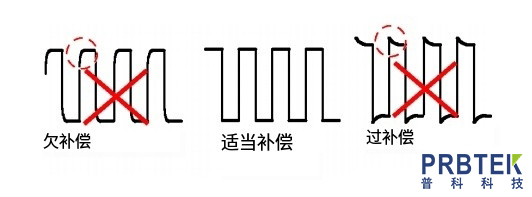

　　4.調整探針中的微調器，直到您在顯示屏上看到一個完美的平頂方波。(見插圖)
